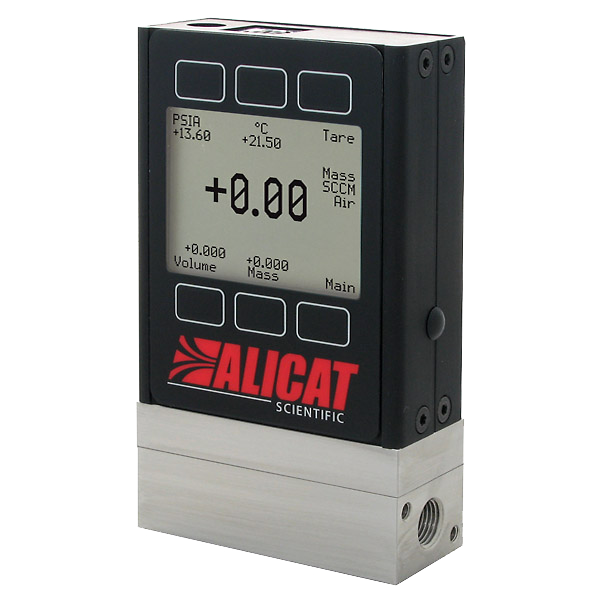

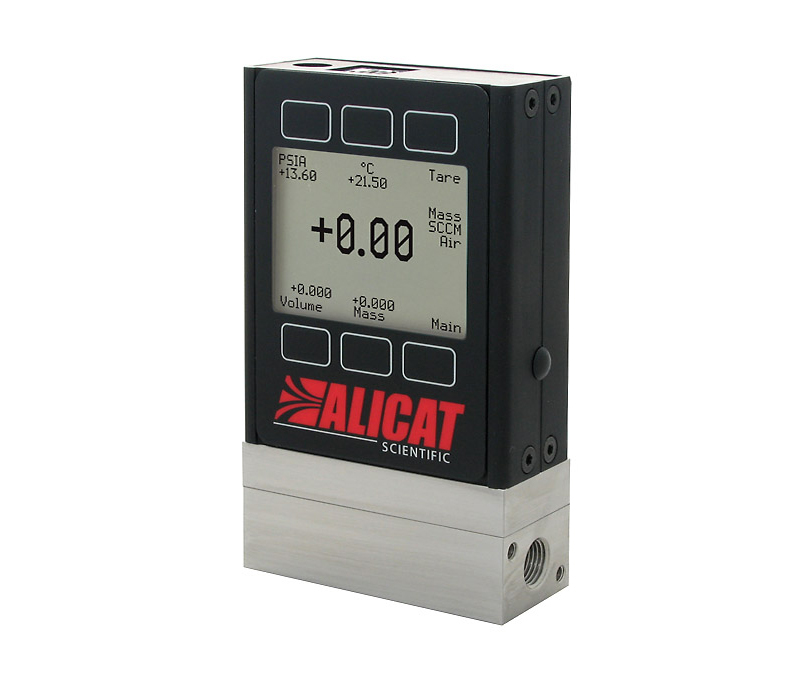

ALICAT 气体质量流量计 20系列

量程 0.5 SCCM - 6000 SLPM,优于 1% 的精度,测量范围广,优于 10 ms 响应时间

美国 ALICAT 20 系列标准型气体质量流量计,采用内部补偿型层流压差
技术,使得大流量范围下气体仍旧保持层流运动。内置的绝压和温度传
感器充分补偿因压力和温度引起的体积流量与质量流量间的差异,并对
用户标准工况进行修正。具有 NIST 可溯源校准证书。
可用于快速精确地测量过程气体的质量流量、体积流量、压力和温度,
适用于多种流量测控场合。

应用及案例


●  大学/研究所           ●  泄漏检测
●  环境监测                ●  真空行业及镀膜
●  工业炉窑                ●  半  导  体
●  汽车制造                ●  光       伏
●  燃料电池                ●  计量校准
●  过程工艺气体测量


产品特色


●  数字化产品

●  多参数显示和输出:温度、压力、流量等

●  可选高精度:优于0.5%读数

●  可测范围广,0.01~100%满量程

●  响应时间快,优于10 ms

●  内置98种气体

●  可现场标定混合气体(最多5种成分),并存储20种混合气



技术指标


介质要求    非腐蚀性、洁净、干燥的气体

介质种类    内置了98种气体,请参考背面

            一台设备内置所有气体,用户可现场选择

量    程    从0 - 0.5 SCCM 到 0 - 6000 SLPM(详情请咨询)

测量范围    0.01~100%满量程

最大显示流量    128 % 满量程

显 示 屏    带背光灯按键,标准为LCD显示屏,可选TFT彩色显示屏

显示方式    同时显示质量流量、体积流量、压力、温度

精    度    ± (0.8 % 读数 + 0.2 % 满量程)精度升级部分见左下角

            ± (0.4 % 读数 + 0.2 % 满量程)(可选)

累计流量精度    流量精度之外增加± 0.5 %读数额外误差

重 复 性    ± (0.2 %读数+0.02 %满量程)

质量流量温度零点和满量程漂移    0.02%满量程/ ℃(从25℃开始)

质量流量压力零点和满量程漂移    ±(0.08 % 读数 + 0.02 % 满量程)/ Atm(从校准压力开始)

响应时间    优于10 ms (与流量相关)

预热时间    < 1 s

默认标况(STP)    25 ℃&1Atm(其它标况可调)

工作温度    -10 ~ 60 ℃(可选高温/低温选项)

温度精度    ± 0.75 ℃

工作湿度    0 ~ 95%,无冷凝

最大工作压力    1 MPa 表压(可选2 MPaG高压系列)

最低操作压力    如果不做真空特殊标定,建议在绝压80 KPa以上使用;

其他真空压力建议做特殊标定

压力精度    ± 0.5 % 读数(读数>1 Atm),或 ± 0.07 PSIA(<1Atm)

最大进出口压差    0.5MPa

满量程压损    参考详细压损表

数据刷新频率    数字信号40 Hz@ 19200波特率;

                模拟信号:1000 Hz

屏幕刷新频率    10 Hz

数字输入/输出信号    RS232、RS485、Modbus RTU(RS232/RS485)、Modbus TCP/IP、

                     DeviceNet、EtherCAT、EtherNet/IP、Profibus

模拟输入/输出信号    0-5 VDC、1-5 VDC、0-10 VDC、4-20 mA

可选第二路模拟输出    质量流量、体积流量、压力、温度

模拟信号精度    在基础误差上额外增加 ± 0.1 % 满量程误差

供电电压    9-24 VDC (如选4 - 20 mA或0-10VDC输出,须为12 - 24VDC)

供电电流    40mA,额外加 40 mA( 4 - 20 mA或0-10VDC输出)

电气接口    DB9M,可选DB15、6针工业接头、8针Mini-DIN等

泄漏率(外漏)    选择HLC选项,泄漏率可低至1 x 10-9Atm cc/s He

材    质   302、303、304、316L不锈钢、FKM、硅橡胶、环氧树脂、聚酰胺、玻璃、硅、金、陶瓷

过程连接    详情参考压损表

安装方式    对位置无要求

防护等级    IP40

认    证    ISO 9001、NIST溯源认证、CE、RoHS、REACH、CSA (可选)



精度升级


量程为 0.5 SCCM - 6000 SLPM,

其中 10 SCCM - 20 SLPM 量程段,下述指标升级:

质量流量普通精度 ± 0.6% 读数或 ± 0.1% 满量程(取最大值)

质量流量高精度 ± 0.5% 读数或 ± 0.1% 满量程(取最大值)

重复性 ±(0.1% 读数 + 0.02% 满量程)

质量流量零点漂移 ± 0.01% 满量程 / ℃(从 25 ℃开始)

± 0.01% 满量程 / Atm(从校准压力开始)

质量流量量程漂移 ± 0.01% 读数 / ℃(从 25 ℃开始)

± 0.1 % 读数 / Atm(从校准压力开始)



选项配件


●  标准性能
多功能数字显示屏
显示多种测量参数:质量流量、体积流量、温度和压力
低压损
无需预热
Viton密封
8针mini-DIN电信号接口
标准圆形电源接口
RS-232多点式数字输出
0-5Vdc、0-10Vdc或1-5Vdc 多种模拟信号输出可选
内置30种气体可选
200:1量程可调比
NPT接头
可测量从0.5SCCM到3000SLPM的满量程的任何流量
有条件的终身质保


●  可选性能
高精度
累加器
6针、DB9或DB15电信号接口
ProfiBUS数字信号输出
RS-485数字信号输出
4-20mA模拟信号输出
第二种模拟信号输出
TFT背光彩色显示屏
远程显示屏
远程TFT背光彩色显示屏
丙烯酸绝缘涂层
EPDM密封
NeSSI本体
氧气清洁
用于高温环境的远程电子包装
SAE接头
VCR, VCO接头
5VDC、12VDC、24VDC排气量报警(过高或过低)
双向流动
额外标定点
定制混个气体(最多4种)
定制流量范围


机构认证

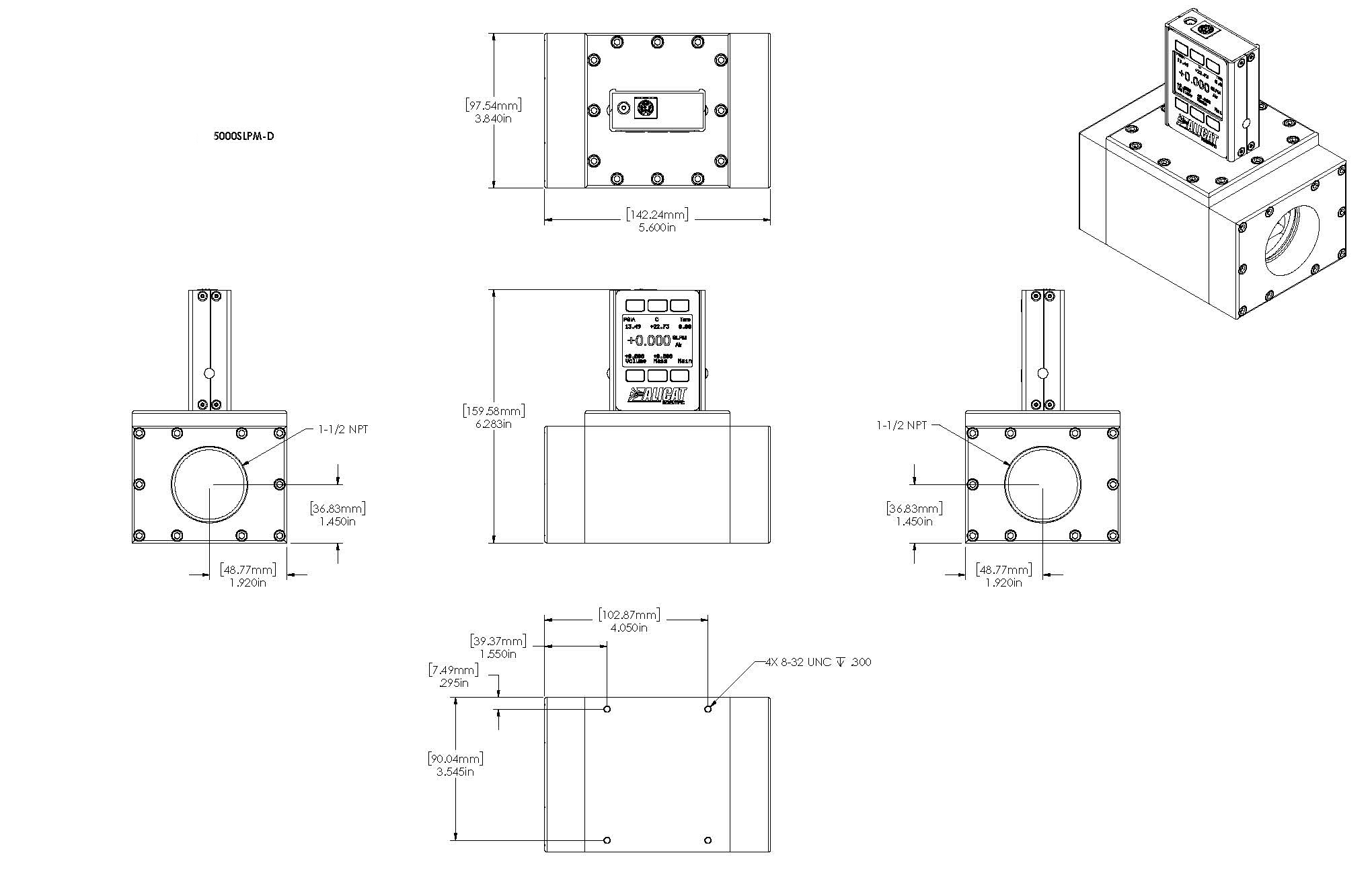

尺寸详图









尺寸连接


满量程质量流量计

满量程压损1(psid)

排气到大气中

外观尺寸

连接接口2

0.5 sccm - 1 sccm

1.0

3.9''H ×2.4''W ×1.1''D

M-5 (10-32)(内螺纹)

(Buna-N表面密封至1/8''NPT内螺纹)

2 sccm - 50 sccm

1.0

100 sccm - 20 slpm

1.0

4.1''H ×2.4''W ×1.1''D

1/8''NPT内螺纹

50 slpm

2.0

4.4''H ×4.0''W ×1.6''D

1/4''NPT内螺纹

100 slpm

2.5

250 slpm

2.1

5.0''H ×4.0''W ×1.6''D

1/2''NPT内螺纹

500 slpm

4.0

5.0''H ×4.0''W ×1.6''D

3/4''NPT内螺纹

(2000 SLPM 可选配1-1/4''NPT内螺纹)

1000 slpm

6.0

2000 slpm

5.0

5.3''H ×5.2''W ×2.9''D

3000 slpm

7.1

5.3''H ×5.2''W ×2.9''D

1-1/4''NPT内螺纹

5000 slpm

4.5

6.3''H ×5.6''W ×3.9''D

1-1/2''NPT内螺纹

1、可选低压损选项

2、与Beswick®,Swagelok®管,Parker®,表面密封,快接接头和卡套转接头相兼容,也可以按照用户需求与VCR,SAE接头相兼容。



产品大图




型号列表


见“尺寸连接”。



气体编码



* 混合气体编码为“800”,选项中须有具体混合气体比例说明。

* 对于液体流量计和控制器,液体指纯水,液体编码为“900”。

* ALICAT非抗腐蚀流量计/控制器产品,可支持①类气体。

* ALICAT抗腐蚀流量控制器产品,可支持①、②类气体。

* ALICAT抗腐蚀流量计产品,可支持①、②、③类气体。

* 未在表中列出的气体,也可能被测控,具体请咨询我们。
