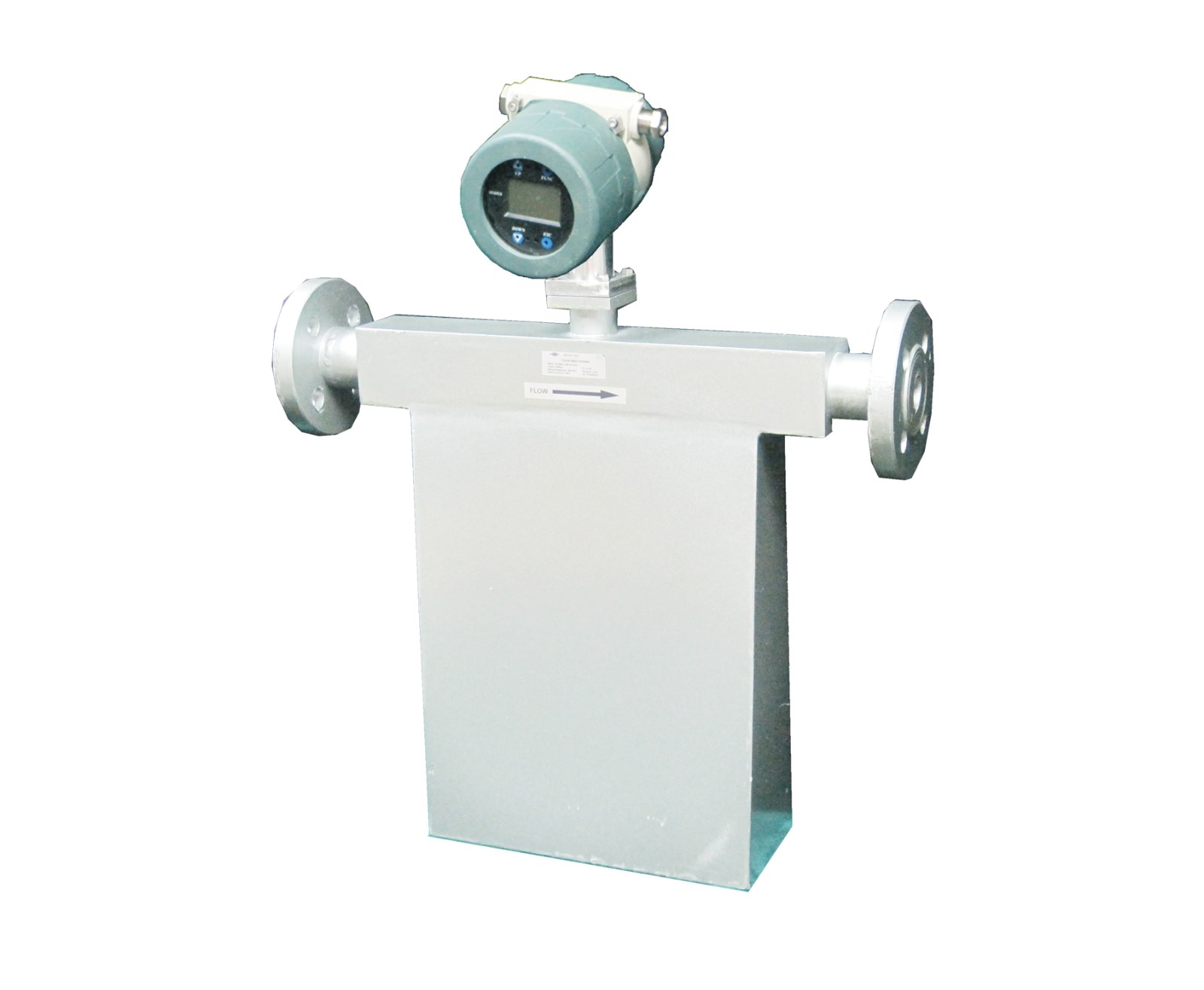

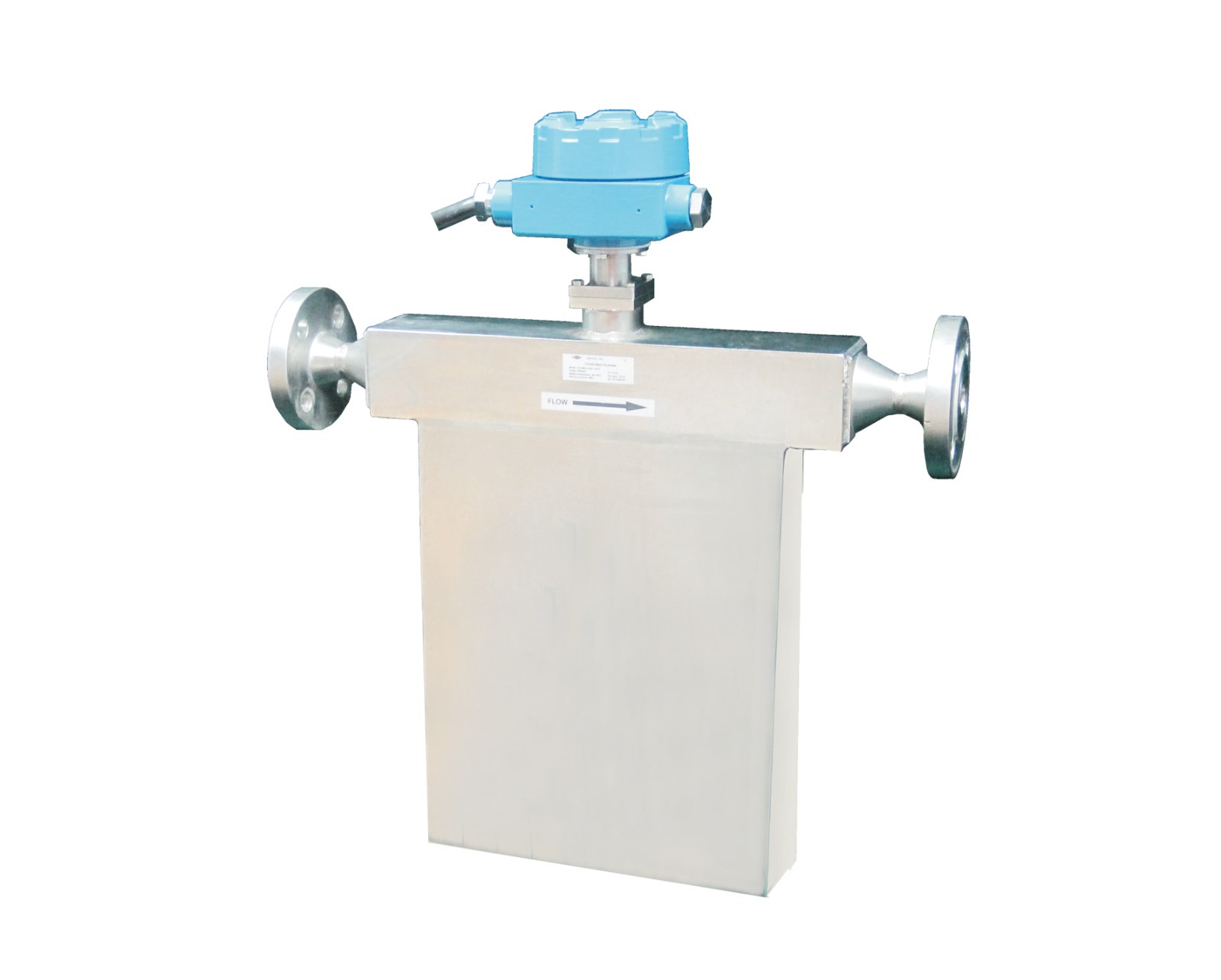

BESTACE 科里奥利质量流量计 2系列

BESTACE 2系列科里奥利质量流量计,是根据科里奥利原理设计而成的,在对流体的流量检测过程中,不受被测流体的物理特性(如温度、压力、粘度、密度)影响,可实现对管道流体质量流量的直接精密测量。2系列流量计具有无可动部件、无阻流检测设计、量程比宽、精确度高(最高可达±0.1%)、耐压高、温度范围宽等特点,可对各种油品、天然气、液化气、压缩气体、溶剂、浆液、高粘度流体等流体进行高精度质量流量测量及密度、温度测量,广泛应用于各种生产、研究场合,适用于绝大部分的质量流量测量行业。


应用及案例


● 石油石化:油类/脂类/炭黑等行业

● 特殊介质:高粘度流体/气液固混合介质

● 燃料行业:天然气/液化气/压缩气体

● 建材/玻璃/造纸行业

● 纺织/印染/涂料行业

● 酿酒/食品/饮料/制药行业

● 污水处理/运输行业

● 大学/研究所/计量行业


产品特色


●  多参数测量:瞬时/累计/质量/体积流量、密度、温度

●  精度高(标准精度0.2%读数,高精度可达0.1%读数)

●  测量不受介质物理特性(温度、压力、粘度、密度)影响

●  适用于气体、液体等介质以及混合介质

●  量程比最高可达100:1

●  无阻流设计,传感器无可动部件

●  可选卫生型/防爆型,满足多种应用场合



性能指标


介       质    与材质兼容的液体、气体及混合介质

流量量程    从0~5kg/h 到 0~200t/h,请咨询

密度量程    0~3.2g/m ,现场可调

温度量程    -50℃~260℃

液体质量流量标准精度    ±0.2%读数

液体质量流量高精度    ±0.1%读数

气体质量流量精度    ±0.5% 读数

密度测量精度    ±0.005g/cc

温度测量精度    ±0.5℃

重 复  性    ±0.1% 读数

零点稳定性    基于管道直径,从0.002kg/h到3kg/h

零点调节    现场可调

显  示  屏    标配LCD显示屏,最多可显示小数点后3位

双行多参数显示    上行显示质量流量

                  下行为体积流量、温度、密度等循环显示

标准耐压    4MPa,可选更高耐压,请参考参数表

介质温度    -50℃~260℃

环境温度    -20℃~70℃

响应时间    0.1-5s可调(出厂默认0.5s)

输出信号    同时具备以下三个输出信号:

                 4-20mA(流量或密度或温度),有源输出0-20kHz(仅流量),兼容0-2kHz、0-5kHz、0-10kHz,订货需指定RS-485(瞬时/累积流量、密度、温度)

第二路4-20mA输出    流量或密度或温度,现场可调

4-20mA输出带载能力    750Ω

脉冲输出电气指标    0到﹢5Vdc,50%占空比

接液材质    测量管:316L不锈钢(标准)

过程接头    304不锈钢(标准),316L可选

外壳材质    304不锈钢(标准)

过程连接    请参考参数表,可选光管、卡套、法兰

                 光管:1/4英寸

                卡套:1/4英寸

                法兰:ASME/ANSL CLASS 150、CLASS 300、CLASS 600等,根据压力和温度而定

供电电源    DC 24V±10% 整机功耗:8W

防护等级    IP67

注:如需其它接液和外壳材质,均可咨询定制



选项配件

1



安装手册

1



机构认证

1



尺寸详图






产品大图

1



型号列表


参数表(选型时请参考本参数表,型号需满足本表中的流量、耐压、安装方式等因通径的限定)

通经代码

通径(mm)

流量范围(kg/h)

过程连接

管路最大 耐压

A

1

0-5

光管/卡套可选

16MPa

B

2

0-30

光管/卡套可选

16MPa

C

3

0-100

光管/卡套可选

16MPa

D

8

0-1500

法兰

16MPa

E

15

0-5000

法兰

30MPa

F

25

0-10000

法兰

12MPa

G

40

0-20000

法兰

16MPa

H

50

0-30000

法兰

12MPa

I

65

0-50000

法兰

12MPa

J

80

0-80000

法兰

12MPa

K

更大通径请咨询

0-200000

法兰

12MPa




订货选型


选型示例    2-D-I-EX-HT-CD1+CM2+HA

主型号:2

通径

代码





通径代码,请参考参数表从A-J,分别对应DN1到DN80通径

安装方式


I

S




一体式

分体式(标配3米电缆,更长电缆请咨询)

防爆选项



NO

EX

IA



不防爆

隔爆型

本安型(仅限分体式可选)

介质温度




NT

HT


-50℃~110℃

-50℃~260℃

选项





CM1

CD1

CT1

CM2

CD2

CT2

HA

HART

4-20mA输出流量值(不选,则默认此项)

4-20mA输出密度值

4-20mA输出温度值

第二路4-20mA输出流量值(仅可选一项)

第二路4-20mA输出密度值(仅可选一项)

第二路4-20mA输出温度值(仅可选一项)

0.1%读数流量高精度(仅液体介质可选)

带HART协议


需指定如下所有参数,方可选型及订货:

● 流量范围:最小流量、正常流量、最大流量

● 安装方式:一体式或分体式

● 介质压力:

● 介质温度:

● 防爆情况:

● 输出信号:4-20mA输出是流量或密度或温度

● 介质信息:介质名称、酸碱度、粘度、密度、气液固状态

● 频率输出信号:0-20kHZ范围内,需要指定一个输出频率值

● 测量管材质:标准材质为316L不锈钢,其它材质可咨询定制

● 过程接头材质:标准为304不锈钢,316L可选,其它需咨询

● 过程连接方式:光管尺寸,或者卡套尺寸,或者法兰规格

● 其它配件或要求:如高精度,第2路4-20mA输出,HART协议等
