ALICAT 液体流量控制器 41系列

量程0.5 CCM - 10 LPM ,优于2%的精度,测量范围广,优于30 ms响应时间,快速的液体流量控制与分配

在液体流量测量和控制应用中,41系列液体流量控制器可作出最快速的控制响应,控制高达10 LPM或者低至0.01 CCM的液体流量。可选装的可编程批量控制功能,增加了流量累加器和控制程序,方便批量处理。

应用及案例


微流体的直接流量控制

41系列液体流量控制器直接控制低至0.01 ccm(10 µlm)的流量,无需对流体顶空实施压力控制。采用快动阀确保即使温度或压力出现变化时流量也能保持在设定值。


液体产品分配

41系列液体流量控制器利用可选装的精密分配程序包,在大范围流量量程内,分配液体产品。极快的阀门响应,能适应不断变化的流量需求和极短的分配期限要求。分配各种流速的液体产品,并对剂量进行精确控制。根据PLC或PC的数字反馈,进行实时更改,保持最佳过程工艺条件。


产品特色


●  多功能。41系列液体流量控制器具有NIST可溯源精度,或者能够同时控制压力并监测流量。可标定液体有水、甲醇、异丙醇、乙醇、氨、二甲基乙醚、戊烷、噻吩、标准异辛烷和庚烷等。


●  使用简单。实时监测过程流量、压力和温度读数,或者设置新的批量分配——均可从液体控制器前显示屏完成。-如管路有气体可能需执行排气操作。


●  通讯连接。41系列液体流量控制器订购时,数字通讯默认RS232或RS485,可选以太网/IP、EtherCAT、DeviceNet、Profibus、Modbus(RTU和TCP/IP)或串行通讯选项,可将这款产品轻松整合到您的数字工业网络中。



技术指标


介质要求

纯水

介质种类

纯水或者少数无腐蚀性液体(需咨询)

量        程

0.5 CCM ~ 10 LPM(详情请咨询)

精度(校准条件下清零后)

± 2%满量程

重  复  性

± 0.2%满量程

零点&满量程温度漂移

0.02% 满量程 / ℃ (从校准温度开始)

量程可控比(稳态)

0.01% ~ 100% 满量程

控制响应时间

优于30 ms(与流量相关,用户可调)

显示响应时间

<10ms(与流量相关)

预热时间

< 1 s



操作条件


工作温度

-10 ~ 60 ℃(介质需保持液态)

温度精度

±0.75℃

压力传感器满量程

100 psig(其他条件请咨询)

安装位置敏感性

极限耐压

静压200PSIG,差压75PSI

压力精度

±0.5%满量程

累计流量精度

标准精度额外增加±0.5%读数误差

防护等级

IP40

接液材质

303、316L、430FR不锈钢、FKM(EPDM和FFKM可选)

R阀门产品材质增加410不锈钢



通讯电源


带背光灯按键,单色

LCD或彩色TFT显示器

同时显示流量、温度和压力

数字输出信号1选项

RS-232、RS-485、Modbus RTU(RS232/485)、Modbus TCP/IP、

 DeviceNet、 EtherCAT、EtherNet/IP、PROFIBUS

模拟信号刷新频率

1000Hz

显示刷新频率

10Hz

数字信号刷新频率

40Hz@19200BAUD

模拟信号精度

标准精度额外增加±0.1%满量程误差

模拟输出信号选项

0 - 5 VDC、1 - 5 VDC、0 - 10 VDC、4 - 20 mA

电气接口

DB9M,可选DB15、6针锁定等

供电电压

12-30 VDC

供电电流

250,600m A(+40mA,对于4-20mA)

注1、数字输出信号传输流量和温度(可选压力传感器);

     2、模拟输出信号和可选第二路模拟输出信号传输您选择的流量或温度;

     3、如果选择PROFIBUS,则没有可用的模拟信号。PROFIBUS单元没有显示。

            参见官网PROFIBUS规范电源电压和电流。


选项配件


(需另行订购)

●  过程端口接头和过滤器

●  电源

●  通讯线缆和转换线缆

●  BB3和BB9多点式集线盒

●  Flow Vision SC软件



包装清单


●  41系列液体流量控制器(电源需另行订购)

●  NIST可溯源校准证书

●  艾里卡特操作说明书



机构认证

1


尺寸详图





尺寸压损


满量程流量

满量程压损1(PSID)

外观尺寸2

过程连接3

0.5 CCM - 1 CCM


4.4 ''H ×3.4''W   ×1.1''D

M5 (10-32)内螺纹4

2 CCM


4.6''H ×3.6''W   ×1.1''D

1/8''NPT内螺纹

5 CCM - 50 CCM

5.0

100 CCM

5.0

200 CCM - 500 CCM

7.5

1 LPM

4.0

5.7''H ×7.7''W   ×2.3''D

1/4''NPT内螺纹

2 LPM

4.0

5 LPM

10.0

10 LPM


6.5''H ×9.4''W   ×4.5''D

1/2''NPT内螺纹

1、可提供更低的压降,请联系我们。

2、公制数据转换见尺寸详图。

3、与Beswick®,Swagelok®管,Parker®,表面密封,快接接头和卡套转接头相兼容,也可以按照用户需求与VCR,SAE接头相兼容。

4、配套M-5(10-32)外螺纹带Buna-N表面密封接头,转接至1/8''NPT内螺纹。

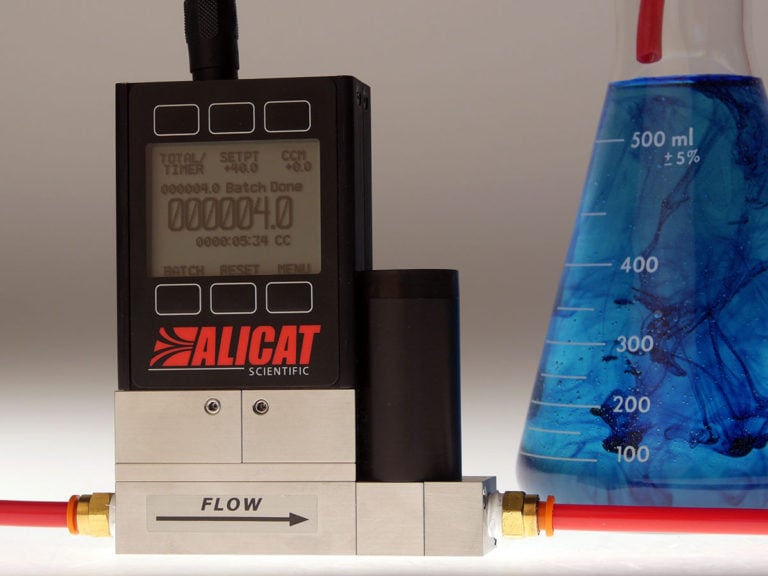

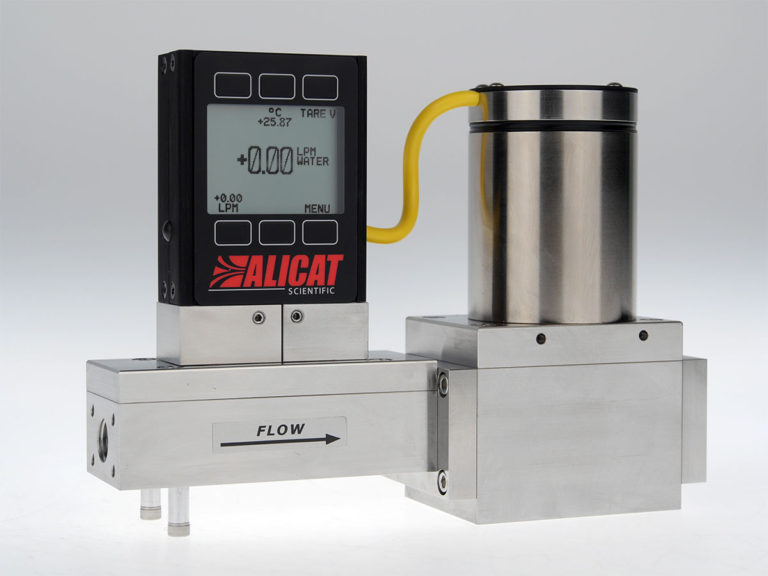

产品大图







型号列表


见“尺寸压损”。
