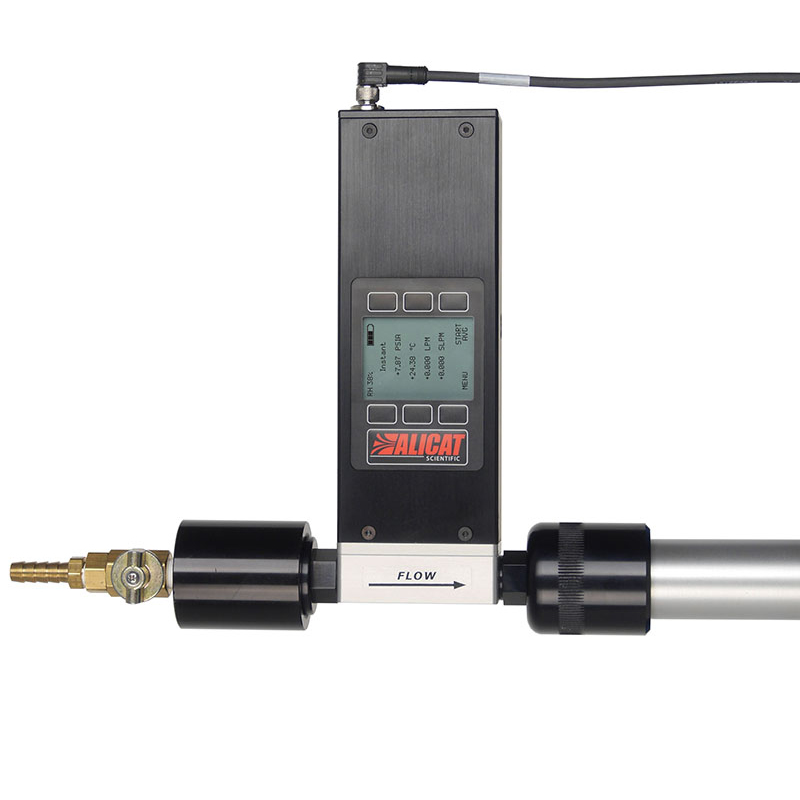

ALICAT 手持式大气采样流量校准仪 66系列

产品特色

●  精度准确，无地域限制

●  操作简单，适用于所有大气采样仪

●  结构坚固，防护等级IP67

●  数字化产品

●  多参数显示和输出：温度、湿度、压力、流量等

●  测量范围广，0.5～100%满量程

技术指标

介质要求    空气

量    程    25.000 SLPM

测量范围    0.5～100%满量程

显 示 屏    带背光LED显示，同时显示质量流量、体积流量、压力（大气压、绝压、表压）、温度、湿度

精度和重复性    ±1%读数

大气压精度    ±1 mm Hg在475～825 mmHg（63.3～110 Kpa）

典型显示响应时间    255 ms（用户可调）

典型预热时间    ＜1s

默认标况（STP）    25℃ & 1 Atm（其它标况可调）

工作温度    -30 ～ 60℃

温度探头精度    ±0.2℃

充电温度    0 ～ 45℃

工作湿度    0 ~ 95% RH，无冷凝，实时湿度感应

相对湿度精度    ±3.5% RH

最大工作压力    80 PSI绝压

最大工作差压    10 PSID

最小操作压力    9.5 PSI绝压

压力精度    ±0.1 PSI绝压

数据刷新频率    数字信号40 Hz@ 19200波特率

屏幕刷新频率    10 Hz

数字输出信号   RS232

无线通信    蓝牙低能耗（需要Alicat连接Android或iOS兼容移动设备）

充电电压    5 VDC（Micro-USB-B）

电气接口    micro-USB（用于数字通讯及充电）

续航时间    18小时（不开蓝牙或背光的正常耗电水平）

充电时间    3.5小时，2A USB电源，设备关闭的状态下

材    质    铝，302不锈钢，硅橡胶，玻璃增强聚苯硫醚，环氧树脂，金，硅，氧化铝，玻璃

过程连接    1/4" NPT内螺纹

位置敏感性    无

防护等级    IP67，防雨外壳；

            便携箱：防水型

便携箱

①  66系列校准仪

②  塔式接头（1/4"NPT，可与⑥连接）

③  泄露测试接头（用户自己提供）

④  外部温度探头（带1.8米电缆）

⑤  下部管接头（1/4"NPT转1.25"内径适配器）

⑥  硅胶管（长度1.5米，1/4"内径 x 7/16"外径）

⑦  校验证书

⑧  电源和USB数据线

⑨  上部管接头（1/4"NPT转1.25"外径适配器）

参数对比

快速校准

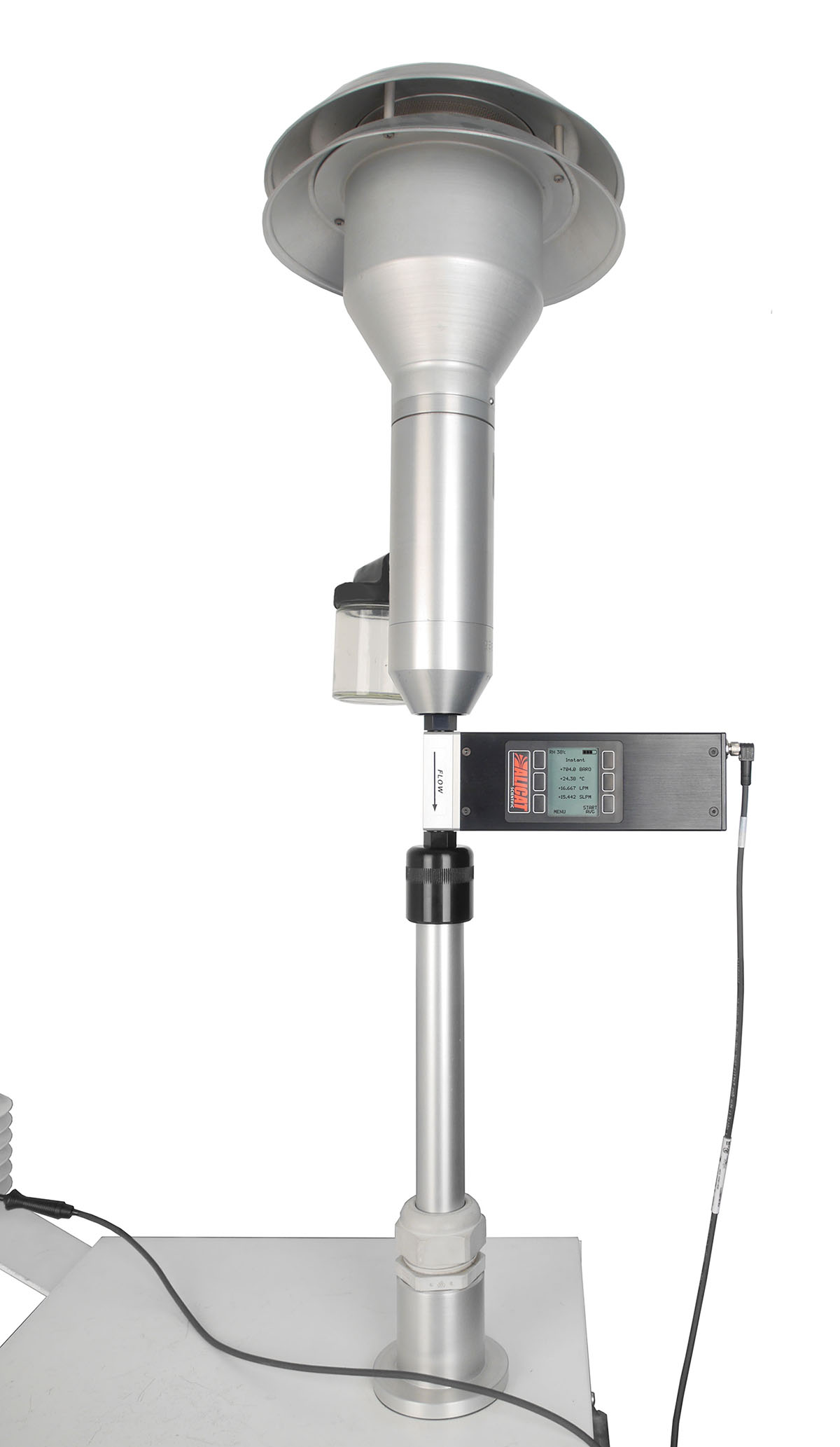

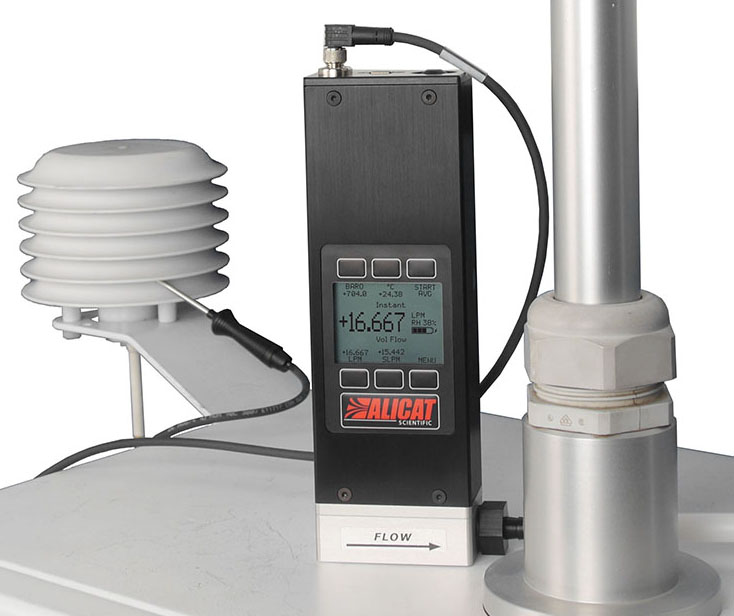

1.通过随附适配接头将66系列大气采样流量校准仪与颗粒物在线检测仪相连;或通过随附倒钩接头及硅软管相连接。

2.一键开启66系列，即可开始监测实时流量（实际流量与标准工况下的流量）、大气压力、温度。

3.按START AVG（平均流量）开始测量每一个流量较准点，66系列大气采样流量校准仪将从每秒钟1000次的测量中取流量平均值;重复该步骤标定下一个流量标定点。

4.采集实时与某段时间内的测量数据（通过USB数据线连接校准仪与电脑）。

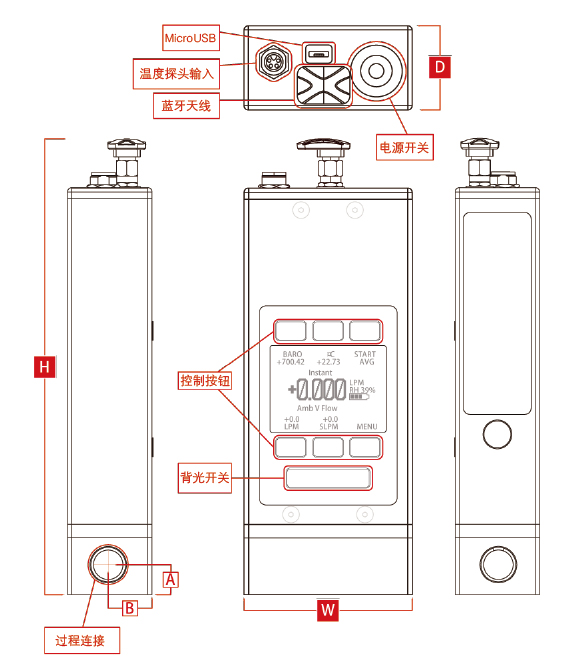

尺寸详图

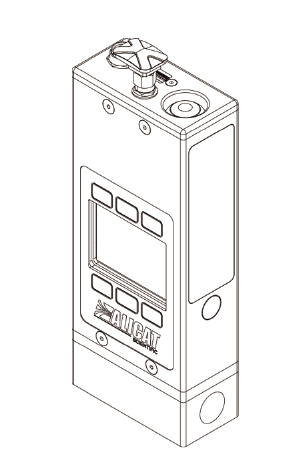

产品大图

气体编码

* 混合气体编码为“800”，选项中须有具体混合气体比例说明。

* 对于液体流量计和控制器，液体指纯水，液体编码为“900”。

* ALICAT非抗腐蚀流量计/控制器产品，可支持①类气体。

* ALICAT抗腐蚀流量控制器产品，可支持①、②类气体。

* ALICAT抗腐蚀流量计产品，可支持①、②、③类气体。

* 未在表中列出的气体，也可能被测控，具体请咨询我们。

订货选型

订货时，须指定如下参数：

●  型号系列：66系列

●  气体种类：空气

●  流量范围：0.125-25LPM/SLPM

●  工作温度：

●  入口压力：

●  出口压力：

●  过程连接尺寸和类型：1/4" NPT内螺纹

●  数字输入输出信号：Micro-USB-B和蓝牙
