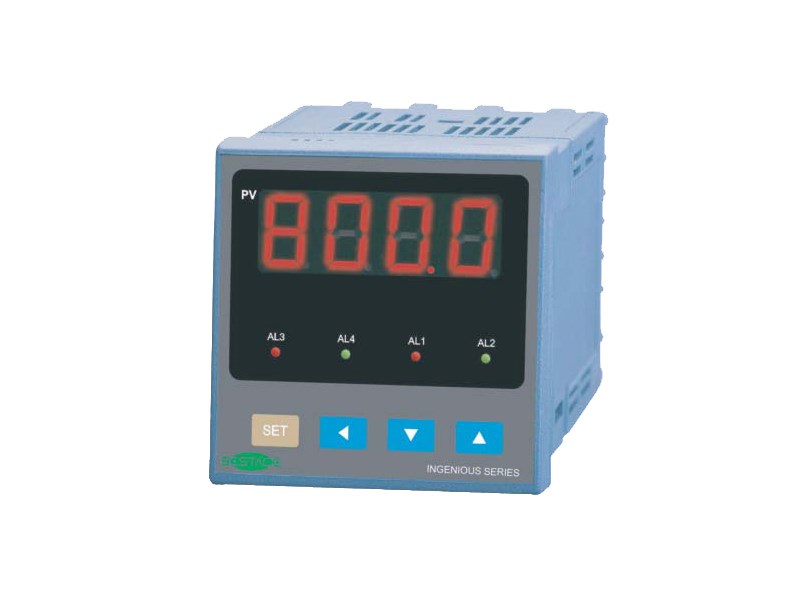

BESTACE 通用经济型显示仪 IGD系列

BESTACE INGENIOUS SERIES IGD显示仪,可与各种模拟量、脉冲量、电工量输出的传感器、变送器配合,完成温度压力、液位、成分等物理量的测量、变换、显示和控制,广泛适用于各种热电阻、热电偶、电流、电压、频率脉冲等输入信号类型。

除此之外,IGD系列显示表还具有开关量报警输出、变送功能(即将测量、变换后的显示值以标准电流、电压的形式输出给其它设备使用。)、多回路显示功能、RS485接口等诸多选项,在保持经济型这个最大特色的同时,尽可能多地满足您多场合的应用。


产品特色


● 价位低廉

● 0.3%标准精度,具有0.2%、0.1%高精度选项

● 支持通用的多种输入信号

● 具有多路显示选项



性能指标


输       入    电压:0-5V或1-5V

                  电流:0-20mA或4-20mA

                  热电偶:K、S、R、T、E、J、B、N

                  热电阻:需三线制

                  频率:0-10KHZ的4-20mA、50mV-10V、5-32V等幅度的脉冲信号

外       壳    VO级阻燃材料

前面板圈    防腐防水橡胶

精       度    测量精度:0.3%F.S(可选0.2%及0.1%)

                  变送精度:0.3%F.S

显 示  屏    标配四位高亮LED

显示范围    -1999到9999

输出方式    开关量输出:容量2A@220VAC或2A/24VDC

                  配电输出:24VDC@30mA

                  变送输出:4-20mA、0-20mA、0-10mA

                  通讯输出:RS485(4800-19200波特率)

供电电源    230V(50HZ/60HZ)或24V DC/AC

最大功耗    小于5W



选项配件

1



安装手册

1



机构认证

1



尺寸详图





产品大图

1



型号列表

1



订货选型


示       例    IGD-C-AMP-L-H-N-N-N-230

基本型号

IGD系列通用显示仪

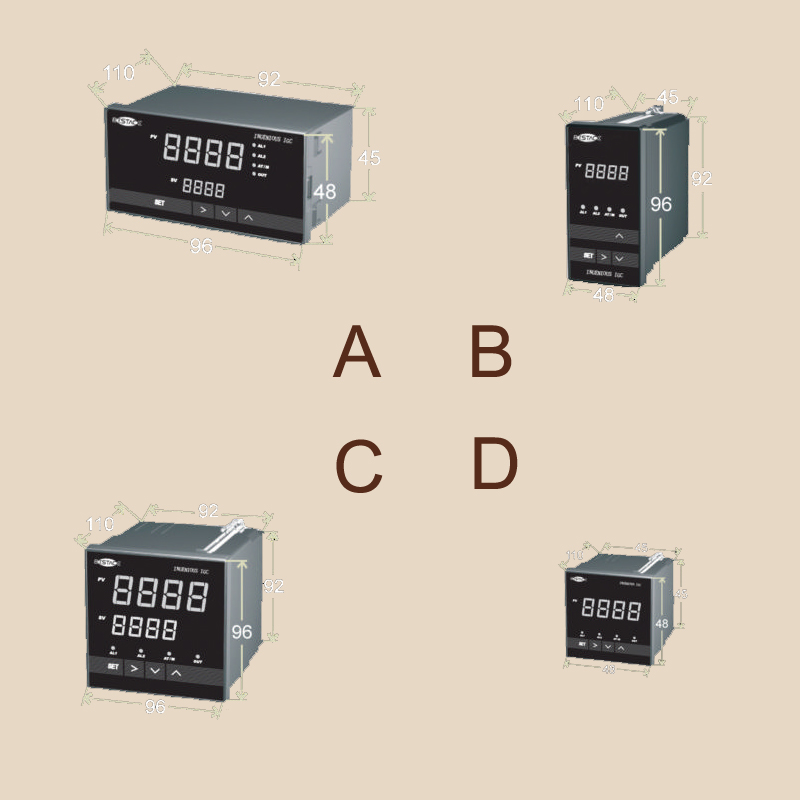

外型尺寸(外观尺寸mm * 开孔尺寸mm)(参考尺寸图)

-A( 9 6× 4 8× 110 * 92×45) -B(48×96×110 * 45×92) -C(96×96×110 * 92×92)   -D(48×48×110 * 45×45)

初始输入信号

[-AMP] 4-20mA或0-20mA     [-VOL] 0-5V或1-5V     [   -RTD] 热电阻     [-TC]   热电偶     [-F]频率信号 [O]其它

输出选项

输出信号1(AL1)    [N] 无输出    [H]   上限报警    [L] 下限报警

输出信号2(AL2)    [N] 无输出    [H] 上限报警    [L]   下限报警

输出信号3(AL3)    [N] 无输出    [A] 标准4-20mA电流变送输出

输出信号4(COMM) [N] 无输出    [R] RS485通讯信号输出    [DR] 隔离RS485通讯信号输出

输出信号5(AUX) [N] 无输出      [V] 24VDC@30mA配电输出

供电电源

[23 0 ] 1 10 - 2 3 0 V AC ( 5 0HZ或60HZ) [ 24 ] 2 4 V DC/ A C

其它选项

[D]双回路同时显示 [S]六回路巡回显示 [HA]精度提升至0.2% [SA]精度提升至0.1%

[ AC] 交 流电流输入(0- 5 A ) [ A V ] 交 流电压输入(0-1000V) [DA]直流电流(0-2A)   [DV]直流电压(0-1000V)
