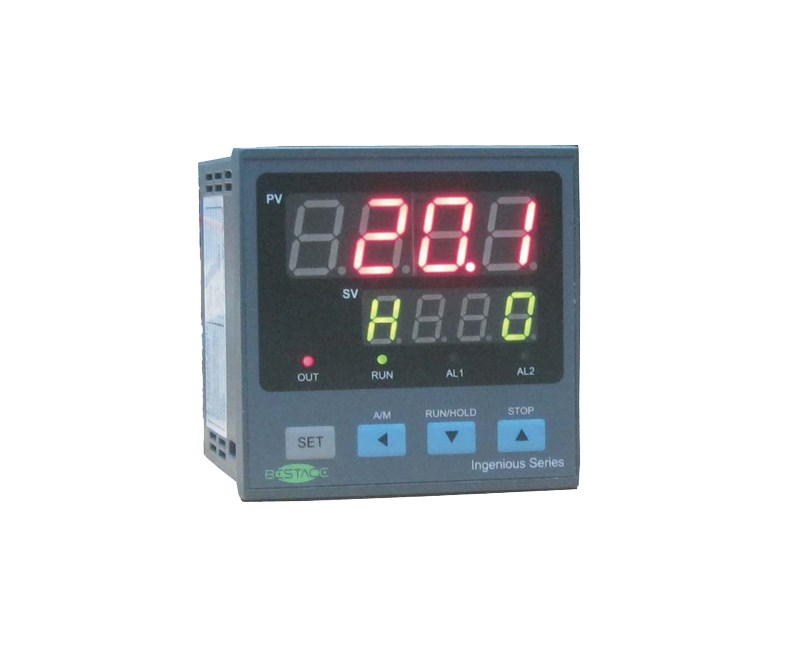

BESTACE 显示仪/手动控制器 IGM系列

BESTACE INGENIOUS SERIES IGM显示仪/手动控制器,采用了数字自动校准技术,测量精确稳定,最大限度地消除了各种环境因素对仪器的影响。它不但可以接收您各种传感器、变送器所输出的热电阻、热电偶、电流、电压等输入信号,完成温度、压力、液位、成分等物理量的测量、显示,还能手动控制输出信号,给您的其它控制设备提供标准信号用来改变设定点、变送跟随、电机正反转等。

此外,IGM产品还具有开关量报警输出、变送功能、数字接口等诸多选项,并采取了多重隔离设计,具有很强的抗干扰能力,从而保证精确地应用于您的各种复杂工况。


产品特色


●  0.2%F.S标准精度,较强的抗干扰能力

●  多种输出信号可选,可控电机正反转

●  具有光柱指示功能

●  具有大功率配电功能



性能指标


输       入    电压:0-5 V或1-5 V

电       流    0-20 mA或4-20 mA

电       阻    需三线制

电       偶    K、S、R、T、E、J、B、N

外       壳    VO级阻燃材料

前面板圈    防腐防水橡胶

精       度    测量精度:0.2%F.S

变送精度    0.3%F.S

显 示  屏    标配四位高亮LED,可选LED光柱指示

显示范围    -1999到9999

输出方式    开关量输出:容量2A@220VAC或2A/24VDC

控制输出    4-20mA、0-20mA及0-5V、1-5V

配电输出    5VDC@30mA或24VDC@500mA

变送输出    4-20mA、0-20mA、0-10mA

通讯输出    RS485(1200-19200波特率)

供电电源    230V(50HZ/60HZ)或24V DC/AC

最大功耗    小于5W



选项配件

1



安装手册

1



机构认证

1



尺寸详图





产品大图

1



型号列表

1



订货选型


示       例    IGM-D-AMP-A-N-N-A-SV-230

基本型号

IGM系列显示仪/手动控制器

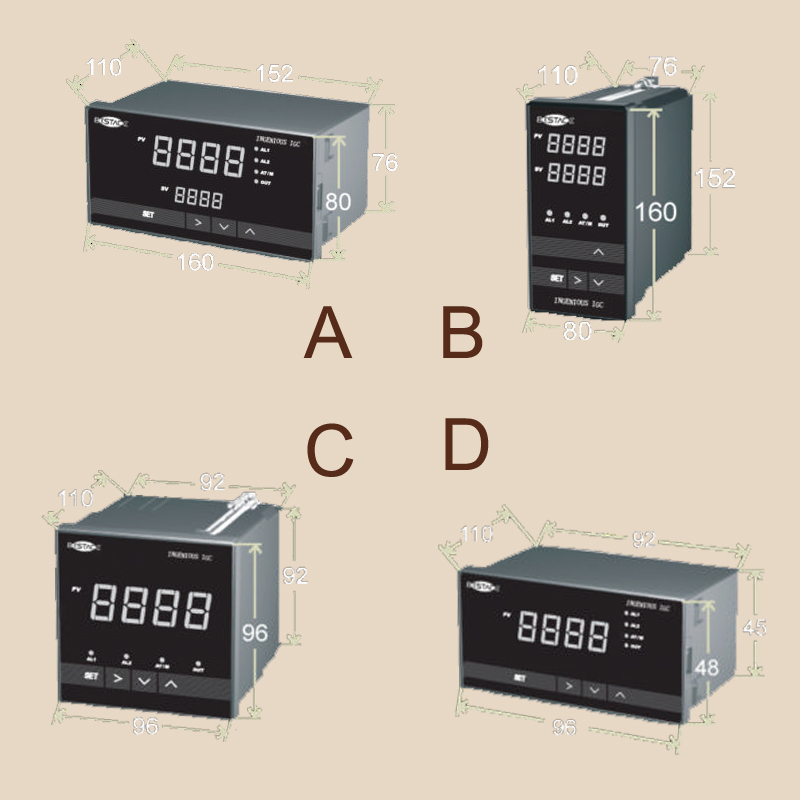

外型尺寸(外观尺寸mm * 开孔尺寸mm)(参考尺寸图)

-A(160× 80×125 * 152×76) -B(80×160×125 * 76×152) -C(96×96×110 * 92×92) -D(96×48×110 * 92×45)

初始输入信号

[-AMP]   4-20mA或0-20mA      [-VOL]   0-5V或1-5 V      [-RTD] 热电阻      [-TC] 热电偶

输出选项

输出信号1(OUT)   [A]  0-20mA或4-20mA控制输出   [V]  0-5V或1-5V控制输出   [K1]  可控硅触发信号输出(正转)

输出信号2(AL1)    [N]  无输出   [K1]  可控硅触发信号输出(反转)(须同时选择正转)

输出信号3(AL2)    [N]  无输出   [L]  继电器下限报警

输出信号4(COMM)  [N]  无输出   [A]  4-20mA变送输出   [DA]  4-20mA隔离变送输出   [R]  RS485串行通讯接口

输出信号5(AUX)    [N]  无输出   [H]  继电器上限报警   [V]  5VDC@30mA输出   [SV]  24V@500mA大功率配电输出

供电电源(如选择了24V@500mA大功率配电,则只能选择110-230V AC)

[230 ] 1 10 - 2 3 0 V AC ( 5 0HZ或60HZ)          [ 24 ] 2 4 V DC/ A C

其它选项

[L]  带光柱指示                  [DL]  带双光柱指示
