ALICAT质量流量计用于泄漏测试

时间: 2018-03-13 13:57:00 来源: 点击: 6658


     本次文章中,我们将为大家介绍ALICAT质量流量计的经典应用 —— 泄漏测试。Graftel, LLC公司的应用是采用高度严格严谨的核监管标准的核泄漏检测。

      Graftel, LLC 成立于1991年,总部位于伊利诺斯州埃尔克格罗夫村,是美国核设备泄漏率检测的领军企业。按照联邦核管理委员会的规定进行常规检查,也为核电站员工工作环境安全提供预防措施服务。Graftel拥有便携式局部泄漏率测试仪(LLRT),可进行大规模的整体泄漏率测试(ILRT),成为逾90%的美国核电站及全球诸多其他核电站优先选择的泄漏测试合作伙伴。

       整体泄漏率测试(ILRT)验证

       美国核管理委员会(NRC)要求所有核电站进行常规检测,确保核电站按照核管理委员会10 CFR 50附录J的要求,遵守安全壳泄漏要求。要求包括三种检测:

       A型测试用于检测主反应堆安全壳的整体泄漏率

       B型测试用于检测主反应堆安全壳贯穿件(包括气闸和电气贯穿件)的局部泄漏。

       C型测试用于检测安全壳隔离阀的泄漏率。

       Graftel在1993年发明了A型整体泄漏率测试(ILRT)智能传感器技术。此后,Graftel的ILRT便成为了美国使用的主要系统。智能传感器可减少测试设置和执行的所需时间和贯穿件数量,从而提高了ILRT的效率。Graftel不仅从事产ILRT所用智能传感器的设计和制造,也提供传感器的校准服务。Graftel在设备校准方面积累了多年的丰富经验,建造了通过ISO17025认证的一流校准实验室,如今可提供过程仪器、压力仪器、温度仪器及湿度仪器的校准服务。

       在进行ILRT时,Graftel 工程师可在8小时内将反应堆厂房内的压力增加到46 psig。安装在反应堆内的50多个Graftel智能传感器会不断返回温度和湿度数据,以计算整个测试过程中的压力衰减率。在初步检测得出结论之后,Graftel团队又进行了一次验证测试。测试团队采用厂房内的测压孔,制造了约50 slpm的稳定泄漏。测试期间,ALICAT质量流量计在智能传感器不断报告数据的同时对真实泄漏率进行了监控。对两组数据进行比较,证明智能传感器在要求的精度指标内进行检测。在5个小时的验证测试中,Graftel充分利用了ALICAT质量流量计的测量精度以及对压力和温度变化的不敏感性。


Graftel公司工程师展示LLRT设备(型号9623-7)

       局部泄漏率测试(LLRT)监控器

      有时,阀门、法兰和电气贯穿件等小组件也可能导致极其严重的故障。Graftel稳固了其在A型测试领域的地位之后,开始设计适用于核电站B型和C型测试的便携式泄漏率监控器。现在,Graftel公司的局部泄漏率测试(LLRT)监控器(型号9623-7)是一款坚固耐用、精度极高的设备,可通过流量组成法或压力衰减法进行B型和C型测试。

       在针对安全壳气闸的典型B型测试中,将闸门密封,压力增加到50 psig。将空气或氮气输入LLRT调压器,调压器可使气闸内的压力保持在规定的测试压力水平。如果调压器为了保持测试压力而允许多余流量进入气闸,则表明存在泄漏。进入气闸的流量反映了气闸的泄漏程度。每个LLRT内置了三个ALICAT质量流量计根据不同需要,分别用于测量高、中、低流量。但气闸B型测试需要高量程或中量程,隔离阀的C型测试需要最低的流量量程。可根据核电站的具体需求向Graftel订购定制流量量程的设备。Graftel还提供一种内置四个Alicat质量流量计的LLRT(型号9623-7-ST4),可作为泄漏率监控标准。

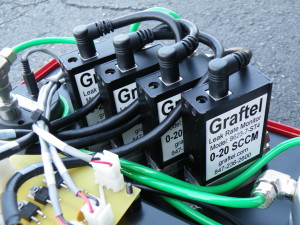

ALICAT质量流量计用于Graftel公司LLRT设备

       作为LLRT的OEM组件,ALICAT质量流量计是Graftel的最佳选择。ALICAT所有质量流量计均开放一对多的RS-232通讯协议,从而实现了单一Graftel用户操作界面便可轻松集成三个ALICAT质量流量计。用户可通过LLRT触摸屏和Graftel语言直接操作质量流量计,例如在主界面调零和切换气体气体。因为LLRT力求坚固与便携,所以内置的质量流量计也得满足这些条件。ALICAT质量流量计无活动组件或耗能的热元件,节能高效,对碰撞、震动或方向的变化均不敏感。我们曾在另一篇文章中介绍过ALICAT设备的坚固性,以及在冲击器震动的情况下保持精准流量读数的能力。

       Graftel公司最早生产的一批LLTR已进行返修维护,这些产品在现场使用了11年后依然能够保持原有的校准精度。若由于放射性污染或当地工厂的其它问题而无法每年进行返厂重新校准,核电站工程师需要确定其泄漏率监测能力的可靠性。如今,Graftel公司与ALICAT共同解决了这一问题,令所有用户高枕无忧。
