流量累加器助力于温室效应气体排放控制

时间: 2018-03-13 16:26:00 来源: 点击: 2754


       六氟化硫(SF6)无色无味、对人类及动物无毒性、绝缘与灭弧性能极佳,常用于电力工业中。电气配电开关箱内填充六氟化硫后再密封可提高设备的安全性与寿命。

      然而,六氟化硫对于环境而言是不利的,虽然它不会消耗臭氧,但却被联合国政府间气候变化专门委员会(简称IPCC)确认为是以质量为计算单位的最强的温室效应气体,其导致全球变暖的力度约为二氧化碳的22000倍!因此,六氟化硫的使用在世界各地一直受环境保护法规的严格控制。

      当发电厂或配电公司的配电箱面临老化退役需要更换时,必不可少的一步就是向相关管制局证明从当前配电箱内所移除的六氟化硫的量与多年前填充的量完全相等,即精密回收测量——这里就需要用到ALICAT质量流量计、质量流量控制器的流量累加器了。

       流量累加器如何工作

       质量流量计、质量流量控制器的读数单位通常为SLPM(每分钟标准升)或SCCM(每分钟标准毫升)。假设某配电箱容积为5升,以5SLPM(即每分钟标准升)的流速充气,一分钟充满,这时配电箱内有5个标准升的气体,流量累加器将计算并动态显示所耗费的总的气体流量,而非流速。可通过质量流量计显示屏周期性地读取累计流量数据,亦可通过串口通讯轮询设备来采集数据。对于质量流量控制器而言,流量累加器的亮点在于帮助您实现精密批量控制,可将流量累计器设置为往每个配电箱内充5升气体,启动流量累加器,此时质量流量控制器开始工作,并在通过5升(预先设置的流量设定值)气体时关闭阀门,用户无需实时监测屏幕,也不需要使用秒表。

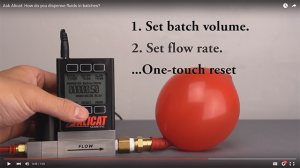

流量累加器轻松实现质量流量控制器精密批量控制模式

       流量累加器还有哪些应用?

       需要计算气体累计流量的应用无处不在,您家里的煤气表内有流量累加器(但可能只能计算一定管道压力下的体积流量),汽车的气泵中也有流量累加器。

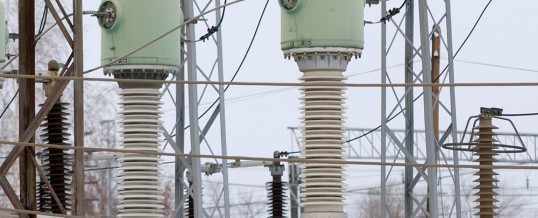

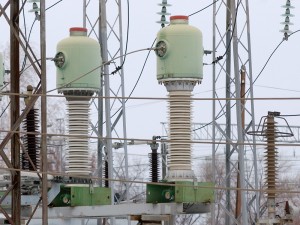

上图为发电站将SF6用于变压器绝缘

       工业生产中,以下应用常要用到气体的累计流量计算:

       酿酒:添加糊状酵母

       气体隔层:气罐内充入氮气以防止有毒或易燃的烟气排放

       制药:加氢反应器内氢气的批量分配

       食品包装:袋装薯条内充入安全的惰性气体使其不易碎

       运输监管:用于商业用途的丙烷气罐;或研究实验室内部气体运输时的流量监测

       高海拔地区气球充气:精密测量气球升空飞行所需的气体质量流量

       生物反应器:调节充气量或虹吸从而控制反应

       选配流量累加器时需考虑的因素

       该流量累加器可以实现精密批量分配吗?

       流量累加器是一个需通过编程来实现流量累计循环触发的选配功能。ALICAT流量累加器可实现批量循环,也就是通过远程软件来实现触发,类似于FlowVision软件的应用。

       该流量累加器实现批量分配时阀门能自行调节吗?

       实现批量分配最为关键的部分就是让阀门适时关断。您可能希望在到达指定流量时阀门能迅速关断,从而方便迅速进入下一工作环节,但如果流量较大时,在接近总流量值时逐渐减小流量、随后在无限接近的那一点关断更为可取。

       无论哪种方法都需要调节PID值以优化阀门性能。ALICAT质量流量计、质量流量控制器出厂时将按照用户特定的应用情况设置适当的PID值,也允许用户根据现场工作需要自行调节PID。由于ALICAT质量流量计、质量流量控制器均预置了98~130种气体,用户自行切换气体、切换应用极为常见,我们建议您对PID进行适当调节,从而优化每一项应用中质量流量控制器的控制性能。

       哪一种设备更佳?流量累加器与阀门集成于一体的质量流量控制器,还是质量流量计外接远程阀门?

       集成于质量流量控制器内的流量累加器,其质量流量计与阀门之间的闭合回路运算更为有效、精确。此外,用户也无需自己编程!需要连接及维护的设备数量亦减至最少。

       但也有一些用户已有现存的阀门,只是缺少流量累计功能或者因为其他原因需要两台独立的设备。

       我要测量的是体积流量累计值,质量流量累计值,还是气体的实际质量?

       通常来讲,上述各不同测量值需采用不同的流量测量设备。然而,ALICAT质量流量计、质量流量计控制器可同时测量并显示多种多种参数:体积流量、温度、绝对压力以及质量流量。流量累加器可显示体积值或标准质量值。只要知道气体密度便可计算得出气体的实际质量,即单位时间内的质量流量(例如:千克每小时)。如果您希望您的ALICAT质量流量计或质量流量控制器能输出气体的实际质量值,请联系我们。

       无论是精密批量分配,还是温室效应气体的回收,或者大气监测采样仪的校准(利用流量累加器获取一段时间内的平均流量值),又或是测量每分钟进入生物反应器内的氧气克数以取代燃料生产,ALICAT质量流量计、质量流量控制器的流量累计功能将帮助您优化您的应用系统。
