“隐形”的流量测量 — 超低压损、将对过程系统的影响降至最小

时间: 2018-03-14 14:39:00 来源: 点击: 2309

        Whisper低压损系列获”创新产品奖”

        在刚刚过去的四月,ALICAT携Whisper系列低压损质量流量计与质量流量控制器参加了所属集团公司英国豪迈在西班牙巴塞罗那举行的创新技术博览会(HITE),并荣获“豪迈创新产品奖”。该年度奖项表彰了ALICAT低压损系列产品在流量检定、环境监测、大气研究、泄漏测试及天然气控制等领域做出的革命性贡献。除此之外,ALICAT还获得了英国豪迈旗下环境与分析事业部“年度最佳子公司”。

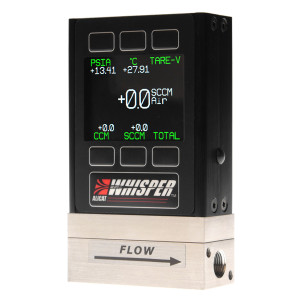

Whisper系列低压损质量流量计(上图选配背光彩色显示屏)


        我们设计Whisper低压损系列产品,是为了满足那些过程系统对传统流量测量与控制仪器极其敏感的用户需求。本身压损几乎为零的Whisper低压损质量流量计&质量流量控制器接入系统后不会对背压或体积流量测量产生明显的影响。在管道压力很小的系统中接入一台基于压差测量原理的质量流量计,并要求其达到实验室级别的测量精度与重复性, 这就好比让一辆没有油的车去赢得赛车锦标赛冠军。

     “隐形”的流量测量

        Whisper解决了长久以来用户在低压应用中的困扰,即:流量测量过程改变了原本的测量工况。这种情况在流量随管道压力变化而变化的体积流量测量过程中尤其凸显。引入质量流量计将损耗部分管道压力,并因此而产生测量过程中实际体积流量的变化。

        采用可最终消除压损(管路压力损耗)的流动路径及可感测极小残余压力的特殊传感器,Whisper系列低压损质量流量计将测量过程中对系统产生的影响降至最小,在整个气路中如同‘隐形’,从而在不改变流量的情况下监测流量,这一点在测量体积流量或校准体积流量仪(例如浮子流量计)时尤为重要,Whisper低压损系列正是此类应用理想的选择。

        压力接近大气压的气体的流量控制

        除了对流量测量的影响,质量流量计还会引入不必要的背压,此额外背压可导致低压力下的气流变缓或阻塞。在过程分析应用中,背压还将干扰气路中串联过程分析仪的测量精度。便携式低压损质量流量计极适用于此类应用的流量验证,可将对实际过程系统的影响降至最低。

        Whisper系列超低压损质量流量计与质量流量控制器可测量或控制接近大气压的压力。大多数质量流量控制器都无法控制的、压力小于50 mbar的气体流量,Whisper系列低压损质量流量控制器可控量程高至500slpm。用于监测大气环境的气体分析仪即利用Whisper低压损质量流量控制器在低真空下进行大气采样。同样,高海拔地区的大气研究也是利用低压损系列设备来消除随海拔升高而下降的大气压的限制。

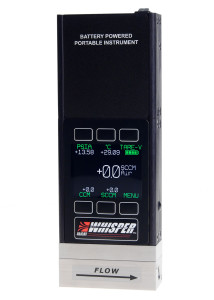

Whisper系列低压损便携式质量流量计(上图选配背光彩色显示屏)


        泄漏测试应用中的灵敏的流量测量与控制

        Whisper系列低压损质量流量控制器的另一特殊应用是泄漏测试及流通性能测试。通常,泄漏测试应用中的典型方案是采用一台压力控制器维持恒定压力的同时,另一台质量流量计测量泄漏率。由于ALICAT质量流量控制器独特的层流压差测量原理,测量流量的同时亦可控制压力,从而仅单台Whisper低压损质量流量控制器便可独立进行泄漏测试,由于设备本身内部流体阻力极小,低压损质量流量控制器在控制泄漏压力的同时仍旧以难以置信的响应速度测量泄漏率。基于同样的特性,流体性能测试过程也因此而变得异常简单高效。


Whisper系列低压损大流量质量流量控制器(上图为阀门后置)
