ALICAT的气相色谱应用

时间: 2018-03-16 10:22:00 来源: 点击: 1835


       精确的化学分析依赖于气相色谱仪稳定、可重复的流量控制。正因为如此,色谱仪生产厂家和实验室总是仰仗于响应速度快、精度高的流量与压力仪器来控制过程中的气体和液体,以及校准进入色谱仪的流量。

       某种程度上,由于是为每一个应用量身定制的,色谱仪的流量越稳定、测量就越精准,从而减少测量中多元技术过程调节所需要的零部件的数量。


       以下是来自一家水银、集成电路板、有机化合物设备测试厂家的反馈:

     “市场上压损如此之低的质量流量控制器为数不多,就目前看来,Alicat质量流量控制器非但完全满足了我们的实验需要,还另外附带一些其它的功能,给工作过程带来了着实的方便。”

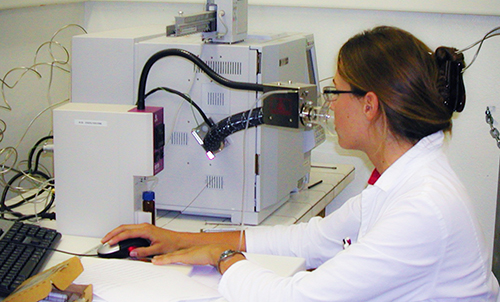

       色谱仪生产厂家

       色谱仪生产厂家采用Alicat的流量与压力控制设备已有25年之久:第一批定制化设备当时是用于气相色谱仪。

       一位生产色谱仪的用户发现Alicat的51系列电子压力控制器和01系列质量流量控制器能满足其气相色谱仪烤箱内温度变化范围下严苛的重复性和高分辨率。性能佳并且易于集成的51系列和01系列使得他们的气相色谱仪总是以极高的精度和重复性工作,而这样的的精度和重复性以往只有实验室专用的气相色谱仪才能实现。

       另一位生产色谱仪及色谱仪零备件的用户将Alicat质量流量控制器集成在其动力渗透装置中, 动力渗透装置用来生成示踪气体。该项应用中集成了Alicat OEM项目专用的、高量程可调比、多气体切换、高精度的01系列质量流量控制器。

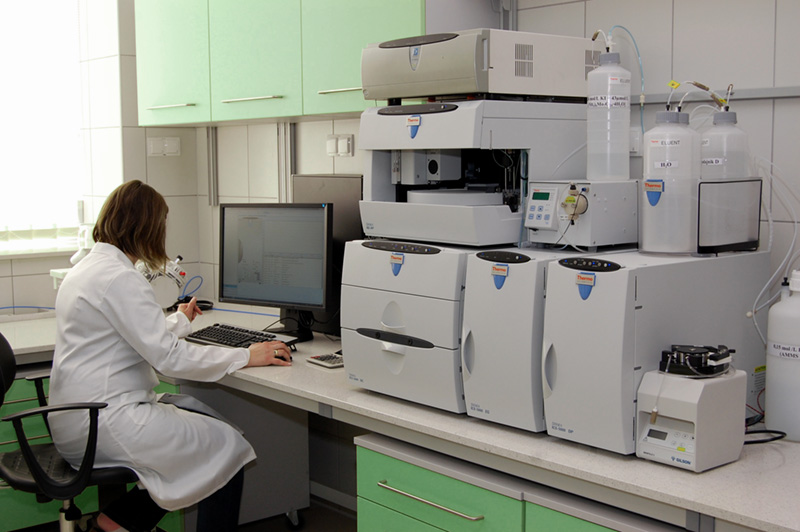

       质量流量控制器用于色谱实验室

       几个色谱实验室用户告诉我们:校准气体流量用的Alicat质量流量计支持多气体切换着实为不同的实验项目需要带来了灵活便利性,尤为突出的几项优势为:

       ·宽广的量程可调比意味着设备数量尽可能精简,有效降低了备件成本

       ·开箱即用、操作简易

       ·便携手持式质量流量计可灵活工作于整个实验室内,不用拘泥于供电电源的位置

       ·作为基本要求的精度和重复性

       质谱仪和光谱仪用户常常用Alicat质量流量计校准及验证气体的流量。当间或需要提高性能或功能上有变化时,Alicat质量流量控制器或压力控制器可灵活地集成于现有系统内。

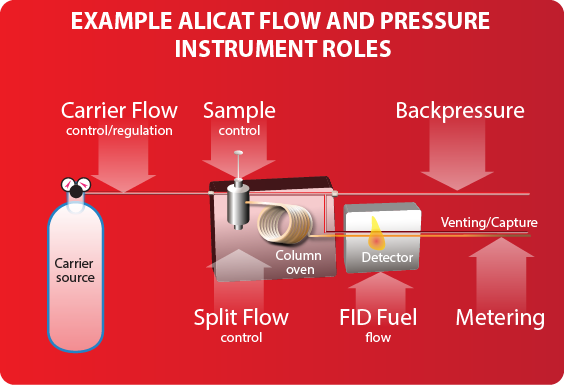

       校准和过程控制通常须在固定时间内测量流量,测量气源和注射器之间的载气流量、或色谱柱出口、或分离处,尤其是那些本身不带内置气体流量测量装置的气象色谱仪。Alicat质量流量计为一手持的多变量参数测量装置,同时测量质量流量、体积流量和表压力。

       如需在气相色谱中设置一个定制化的进样注射系统,需要控制压力或流量,Alicat 01系列质量流量控制器及电子压力控制器51系列即专门设计用于集成在此类注射控制系统中。

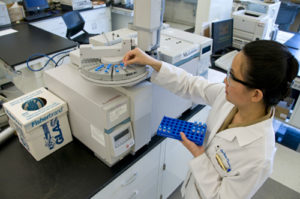

       对气相色谱仪进行故障排除时,用户通常利用Alicat质量流量计验证色谱柱后端或检测器(FID或光谱仪)前端的流量。



选择正确的设备:

根据您的应用需求及具体的色谱分析过程, 您可以考虑采用以下设备:


创建一种示踪混合气体:

·21系列质量流量控制器


建立气路混合的OEM集成系统:

·01系列质量流量控制器51系列电子压力控制器


载气的流量控制或压力调节

·质量流量控制器和电子压力控制器


测量质量流量时同时控制系统压力

·将Alicat质量流量控制器从控制流量切换到控制压力的模式,即可在测量流量时减少压力波动。


测量所有排出气体的总的质量

·累计流量功能可有效为您计算进入系统的气体质量流量的总和。


集成于自动化系统中

·支持PLC及工业集成常用的多种工业通讯协议 (EtherNet/IP、DeviceNet及其它),也就是说,实验室里搭建的测试台可作为独立的固定设备或集成在实验室控制系统中。


气相色谱应用相关产品


21系列标准质量流量控制器

适用于气相色谱、控制响应速度最快、控制最稳定的质量流量控制器。即使低至0.0025-0.5sccm的流量,也能进行快速精确地响应并控制流量。200:1的量程可调比意味着每一台质量流量控制器宽广的线性量程,即为用户有效节省了设备采购数量。每一台质量流量控制器出厂前均预设了98种常用纯气及混合气体(包含了气相色谱应用常用气体组)供用户随意切换,一机多用,又一程度上节省了采购成本。快速响应的机械控制更能有效降低资源的浪费。另有低压损系列质量流量控制器可供选择,适用于出口压力接近于大气压的应用。


ALICAT质量流量控制器特有的“压力控制”功能可帮助您在测量流量的同时控制系统中的压力。


气相色谱用户利用ALICAT质量流量控制器进行:

·控制载气流量

·混合示踪气体

·利用ALICAT质量流量控制器特有的“背压控制切换”功能在测量质量流量的同时控制系统压力


01系列质量流量控制器

01系列质量流量控制器测量&控制精度高、量程可调比范围广,专门设计用于OEM系统集成,为批量生产的仪器和设备提供可靠、可重复、并且经济的气体流量控制方案。无应力作用的01系列质量流量控制器体积小巧、内含高精度MEMS芯片及先进的比例控制阀。


31系列标准单阀压力控制器

利用31系列实验室级别的数字式压力控制器来控制进入气相色谱仪的气体的压力、或控制系统背压,通过调节排出气体的量来杜绝气体过剩或瞬时压降。ALICAT 31系列压力控制器是控制响应最迅速且最稳定的压力控制器,可控制表压力、绝对压力最高至2000 psi、或差压压力至150 psid。


51系列电子压力控制模块

电子压力控制模块51系列和53系列专门设计用于集成在各类气相色谱仪内进行气路控制,控制响应灵敏、精度高、无压损闭合回路设计、易于集成、有竞争力的售价。


62系列和 PCU 便携式流量校准仪

采用锂电池供电且可充电的流量校准仪便于携带至任何地点工作 — 实验室内的任何角落或实验室以外;若为低压损应用,可选用定制化的62W系列;若介质为腐蚀性气体,可选用62S系列耐腐蚀系列流量校准仪。


ALICAT便携式流量校准仪PCU是在一工业箱内集成了三个不同量程段的高精度质量流量计,可作为移动型二级标定标准被携带至项目现场对流量设备进行检定。更多信息请访问便携式流量校准仪。


气相色谱实验室和生产厂家利用ALICAT便携式流量校准仪进行:

·可靠、多变量数据存储、高精度地校准及验证流量

·98+种常用气体灵活切换,无需重新校准或进行、系数K换算!

·精简试验台所需质量流量计数量: 量程可调比200:1

·以平均每秒钟1000次的速度测量

·自定义特殊混合气体比例并存储
