      现代工业中随处需要过程控制。所谓过程控制,就是以参与反应的介质气体的流量、压力、温度等过程工艺参数作为被控变量的自动化控制。通常过程控制系统中通常需要集成质量流量控制器或压力控制器。




质量流量控制器用于工业过程控制



      视频为某全球知名汽车配饰生产厂家利用2台ALICAT质量流量控制器分别控制氧气和天然气的质量流量,以精密配比混合燃烧,从而控制机械臂之火焰温度,以实现加热汽车保险杠表面处理的全自动化过程控制。

      选用的Alicat质量流量控制器型号:

      21-1000SLPM-D/CM, CIN, GAS: Air (标准系列)

      21W-100SLPM-D/CM, CIN, GAS: CH4 (低压损Whisper系列)

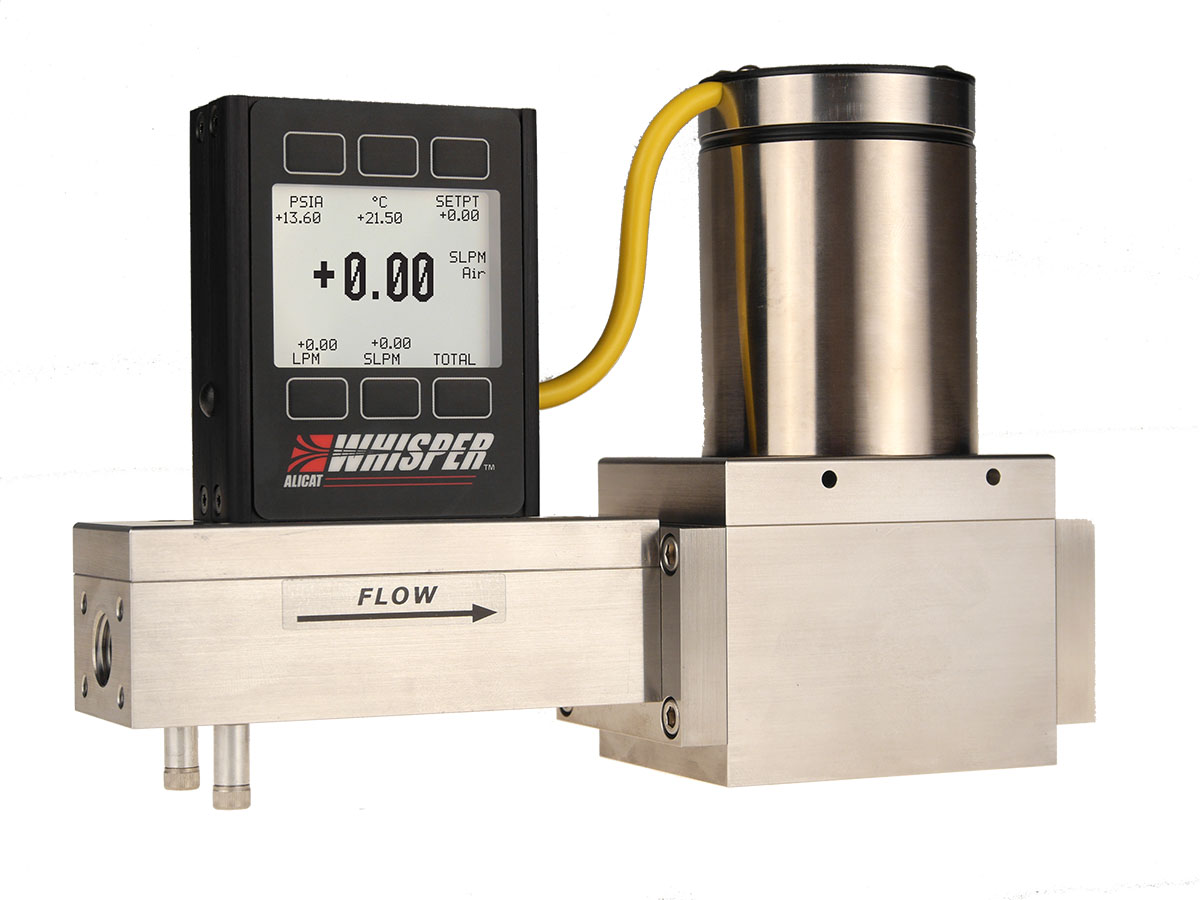

      其中,天然气气源由钢瓶气供给,由于现场条件限制,气源压力较低仅几十kPa,且越往后气压越低,为了杜绝长此以往的气源浪费,故选择Alicat独有的低压损质量流量控制器Whisper系列,仅0.30psi(≈2.07kPa)的气源压力即能到达100SLPM满量程。


      质量流量控制器同时测量过程控制中多种变量参数

质量流量、体积流量、温度、绝对压力、累计流量(选配)

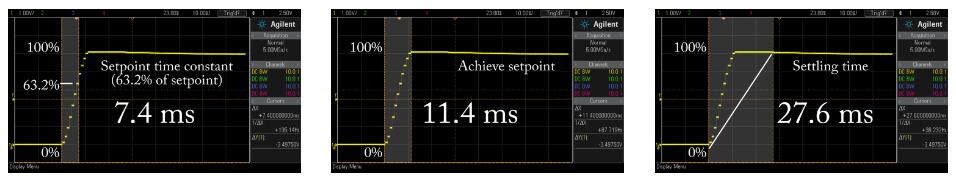

50毫秒内实现稳定、可重复的流量控制

消除上游压力波动造成的影响

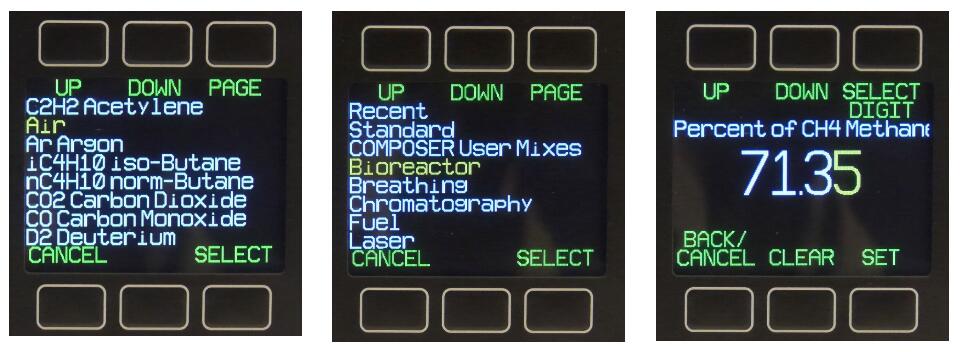

标配98~128种工业常用纯气和混合气体

灵活切换气体、降低质量流量控制器采购成本


标配RS-232数字通讯 + 0~5V模拟通讯

可选配所有工业常用通讯方式:4~20mA, RS485, Modbus, Profibus, DeviceNet, EtherCAT, EtherCAT, LabVIEW



质量流量控制器标配兼容气体列表

再也不需要模棱两可的系数K

纯气生物反应混合气腐蚀性纯气
? 乙炔 (C2H2)?   5% CH4 95% CO2*须使用 20S/21S系列设备
? 空气?   10% CH4 90% CO2?   氨气 (NH3)
? 氩气 (Ar)?   15% CH4 85% CO2?   丁烯 (1-Butene)
? 异丁烷 (i-C4H10)?   20% CH4 80% CO2?   顺丁烯 (cis-2-Butene)
? 正丁烷 (n-C4H10)?   25% CH4 75% CO2?   异丁烯
? 二氧化碳 (CO2)?   30% CH4 70% CO2?   反丁烯
? 一氧化碳 (CO)?   35% CH4 65% CO2?   硫化羰 (COS)
? 氘气 (D2)?   40% CH4 60% CO2?   氯气 (Cl2) *仅限用于流量计
? 乙烷 (C2H6)?   45% CH4 55% CO2?   二甲基乙醚 (CH3OCH3)
? 乙烯 (C2H4)?   50% CH4 50% CO2?   硫化氢 (H2S)
? 氦气 (He)?   55% CH4 45% CO2?   三氟化氮 (NF3)
? 氢气 (H2)?   60% CH4 40% CO2?   氧化一氮 (NO)
? 氪气 (Kr)?   65% CH4 35% CO2?   丙烯 (C3H6)
? 甲烷 (CH4)?   70% CH4 30% CO2?   硅烷 (SiH4)
? 氖气 (Ne)?   75% CH4 25% CO2?   二氧化硫 (SO2) *仅限用于流量计
? 氮气 (N2)?   80% CH4 20% CO2
? 一氧化二氮 (N2O)?   85% CH4 15% CO2
? 氧气 (O2)?   90% CH4 10% CO2
? 丙烷 (C3H8)?   95% CH4 5% CO2
? 六氟化硫 (SF6)
? 氙气 (Xe)
呼吸气体燃烧混合气制冷剂
? EAN-32 (32% O2+68% N2)? 煤气 50%   H2+35% CH4+10% CO+5% C2H4*须使用20S/21S系列设备
? EAN-36 (36% O2+64% N2)? 吸热型气体 75%   H2+25% N2?   R-11 Trichlorofluoromethane (CCl3F)
? EAN-40 (40% O2+60% N2)? HHO 66.67%   H2+33.33% O2?   R-14 Tetrafluoromethane (CF4)
? EA-40 (40% O2+60% Air)? LPG   HD-5 96.1% C3H8+1.5% C2H6+0.4% C3H6+1.9% n-C4H10?   R-22 Difluoromonochloromethane (CHClF2)
? EA-60 (60% O2+40% Air)? LPG   HD-10 85% C3H8+10% C3H6+ 5% n-C4H10?   R-23 Trifluoromethane (CHF3)
? EA-80 (80% O2+20% Air)? 天然气 93%   CH4+3% C2H6+1% C3H8+2% N2+1% CO2?   R-32 Difluoromethane (CH2F2)
? Heliox-20 (20% O2+80% He)? 天然气 95%   CH4+3% C2H6+1% N2+ 1% CO2?   R-115 Chloropentafluoroethane (C2ClF5)
? Heliox-21 (21% O2+79% He)? 天然气 95.2%   CH4+2.5% C2H6+0.2% C3H8+0.1% C4H10+1.3% N2+0.7% CO2?   R-116 Hexafluoroethane (C2F6)
? Heliox-30 (30% O2+70% He)? 合成气体 40%   H2+29% CO+20% CO2+11% CH4?   R-124 Chlorotetrafluoroethane (C2HClF4)
? Heliox-40 (40% O2+60% He)? 合成气体 64%   H2+28% CO+1% CO2+7% CH4?   R-125 Pentafluoroethane (C2HF5)
? Heliox-50 (50% O2+50% He)? 合成气体 70%   H2+4% CO+25% CO2+1% CH4?   R-134A Tetrafluoroethane (CH2FCF3)
? Heliox-60 (60% O2+40% He)? 合成气体 83%   H2+14% CO+3% CH4?   R-142B Chlorodifluoroethane (CH3CClF2)
? Heliox-80 (80% O2+20% He)?   R-143A Trifluoroethane (C2H3F3)
? Heliox-99 (99% O2+1% He)?   R-152A Difluoroethane (C2H4F2)
? Metabolic Exhalant (16% O2+78.04% N2+5% CO2+0.96% Ar)?   RC-318 Octafluorocyclobutane (C4F8)
?   R-404A (44% R-125+4% R-134A+52% R-143A)
?   R-407C (22% R-32+25% R-125+52% R-134A)
?   R-410A (50% R-32+50% R-125)
?   R-507A (50% R-125+50% R-143A)
色谱气体氧浓缩器混合气
? P-5 (5% CH4+95% Ar)?   89% O2+7% N2+4% Ar
? P-10 (10% CH4+90% Ar)?   93% O2+3% N2+4% Ar
?   95% O2+1% N2+4% Ar
焊接气体烟气激光气体
? C-2 (2% CO2+98% Ar)?   2.5% O2+10.8% CO2+85.7% N2+1% Ar?   4.5% CO2+13.5% N2+82% He
? C-8 (8% CO2+92% Ar)?   2.9% O2+14% CO2+82.1% N2+1% Ar?   6% CO2+14% N2+80% He
? C-10 (10% CO2+90% Ar)?   3.7% O2+15% CO2+80.3% N2+1% Ar?   7% CO2+14% N2+79% He
? C-15 (15% CO2+85% Ar)?   7% O2+12% CO2+80% N2+1% Ar?   9% CO2+15% N2+76% He
? C-20 (20% CO2+80% Ar)?   10% O2+9.5% CO2+79.5% N2+1% Ar?   9.4% CO2+19.25% N2+71.35% He
? C-25 (25% CO2+75% Ar)?   13% O2+7% CO2+79% N2+1% Ar?   9% Ne+91% He
? C-50 (50% CO2+50% Ar)
? C-75 (75% CO2+25% Ar)
? He-25 (25% He+75% Ar)
? He-50 (50% He+50% Ar)
? He-75 (75% He+25% Ar)
? He-90 (90% He+10% Ar)
? A1025 (90% He+7.5% Ar+2.5% CO2)
? Stargon CS (90% Ar+8% CO2+2% O2)
