ALICAT OEM-双阀-电子压力控制器 93系列

OEM应用于密闭腔体压力控制

在过程流体专用压力控制器中,93系列OEM电子压力控制器可高度定制化,方便整合到原始设备制造商(OEM)产品内。艾里卡特93系列具有以下特征:精度高,可快速实现闭环控制且无压损,结构设计紧凑,价格具有竞争力等。

应用及案例


流式细胞仪流体分配

艾里卡特93系列具有进气阀和排气阀,可有效控制头部空间压力,推动鞘内液体和细胞样本通过流式细胞仪的激光,高精度和广泛的使用范围使精确的流体分配成为可能。



产品特色

● 可重复。93系列OEM电子压力控制器价格合理,具备实验室级别性能。NIST可溯源精度以及可靠控制,确保您的设备在工作时的高度可重复性。

● 快速响应。压力峰值出现时,消除压力峰值。行业内领先的控制速度与可调节PID阀门能为您消除一切设备工作时可能遇到的烦忧事项。

● 高度定制。93系列OEM电子压力控制器可根据您的要求定制阀门、端口、传感器和通讯模式,从而与您的仪表设计和应用项目高度匹配。



技术指标


量程

绝压:15-500PSIA

表压:1-500PSIG

精度

± 0.125%满量程

重  复  性

± 0.08%满量程

零点&满量程温度漂移

0.02%满量程/℃(从校准温度开始)

量程可控比(稳态)

0.01% ~ 100% 满量程

控制响应时间

优于30 ms(与流量和阀门尺寸相关,用户可调 )

显示响应时间

<10ms

预热时间

< 1 s



操作条件


兼容气体

兼容所有非腐蚀性气体

工作温度

-10 ~ 60 ℃

工作湿度

0-95%,无冷凝

传感器极限压力

  ≤100 PSI: 3倍满量程

>100 PSI: 1.5倍满量程

安装位置敏感性

阀门状态

常闭

接液材质

 ≤100 PSI: 300,430FR不锈钢,硬质氧化铝,FKM,陶瓷,玻璃,金,环氧树脂,铜,镍基黄铜,硅橡胶,聚酰胺,硅

 >100 PSI: 316,300,430FR不锈钢,硬质氧化铝,铜,FKM,镍基黄铜



通讯电源


数字输入/输出选项1

RS - 232、RS - 485、Modbus RTU

模拟输入/输出信号2选项

0 - 5 VDC、1 - 5 VDC、0 - 10 VDC、4 - 20 mA

电气接口

6 Pin Micro-Fit插头

供电电压

24VDC(可选12VDC)

供电电流

290m A

模拟信号刷新频率

1000Hz

数字信号刷新频率

60Hz@19200BAUD

模拟信号精度

标准精度额外增加±0.1%满量程误差

注1、数字输出信号传输压力;

  2、模拟输出信号传输压力。



选项配件


(需另行订购)

●  过程端口接头和过滤器

●  电源

●  通讯线缆和转换线缆

●  BB3和BB9多点式集线盒

●  Flow Vision软件



安装手册



机构认证

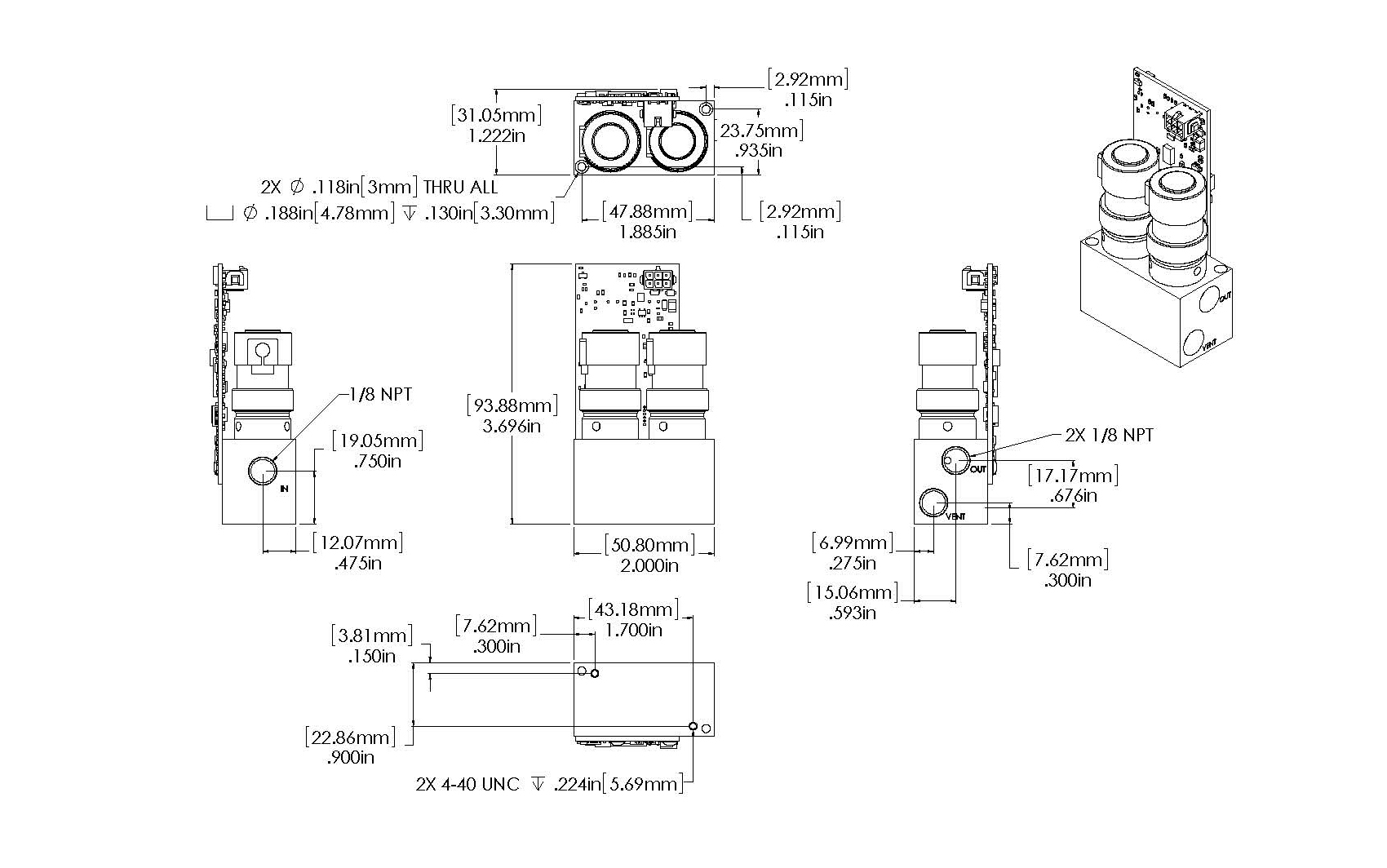

尺寸详图





尺寸连接


尺        寸

自定义

连        接

10-32 内螺纹或1/8''NPT内螺纹

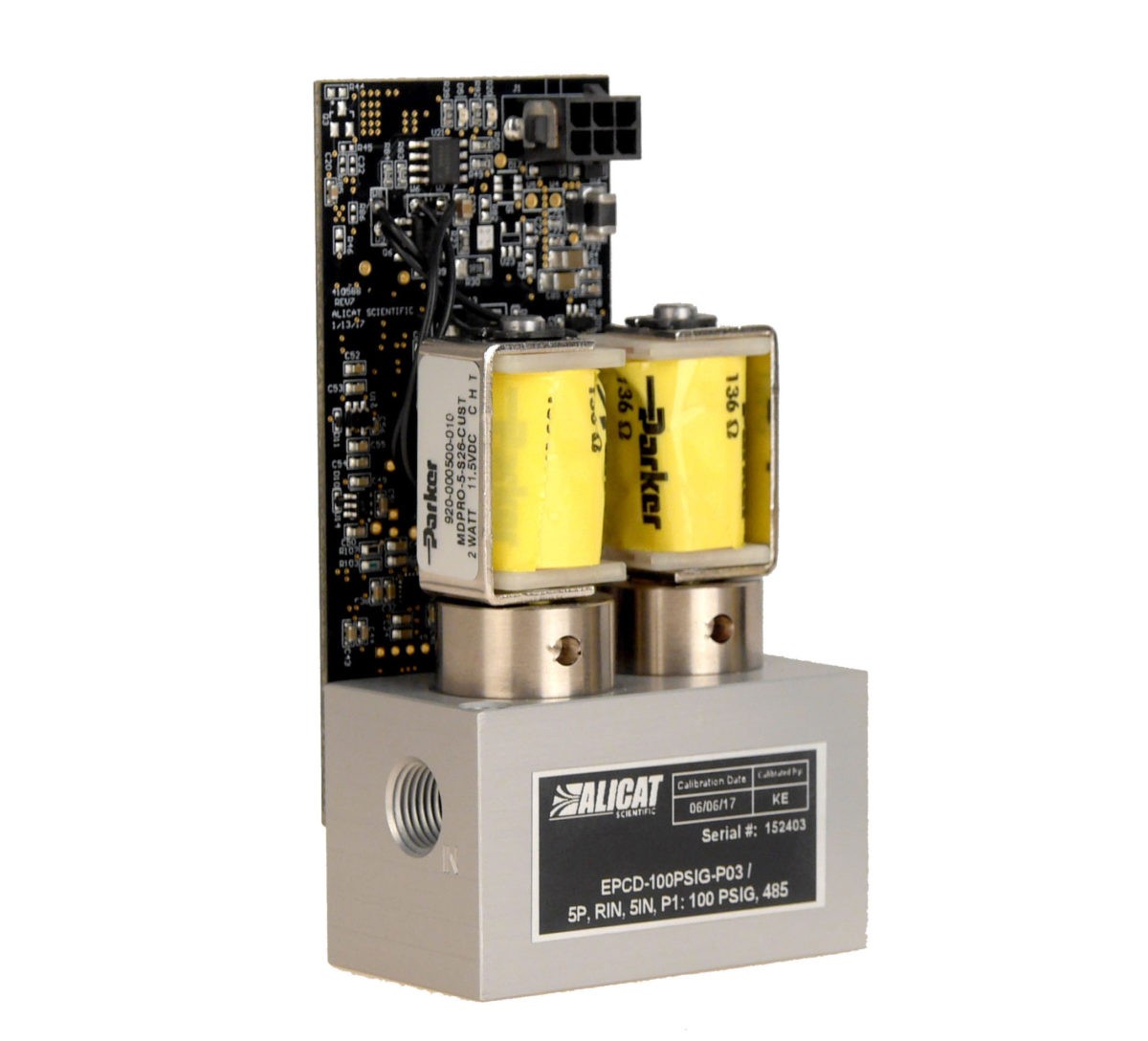

产品大图





量程列表


绝压

表压

15 PSIA

2 INH2OG

30 PSIA

4 INH2OG

100 PSIA

10 INH2OG

300 PSIA

20 INH2OG


1 PSIG


5 PSIG


15 PSIG


30 PSIG


100 PSIG


300 PSIG

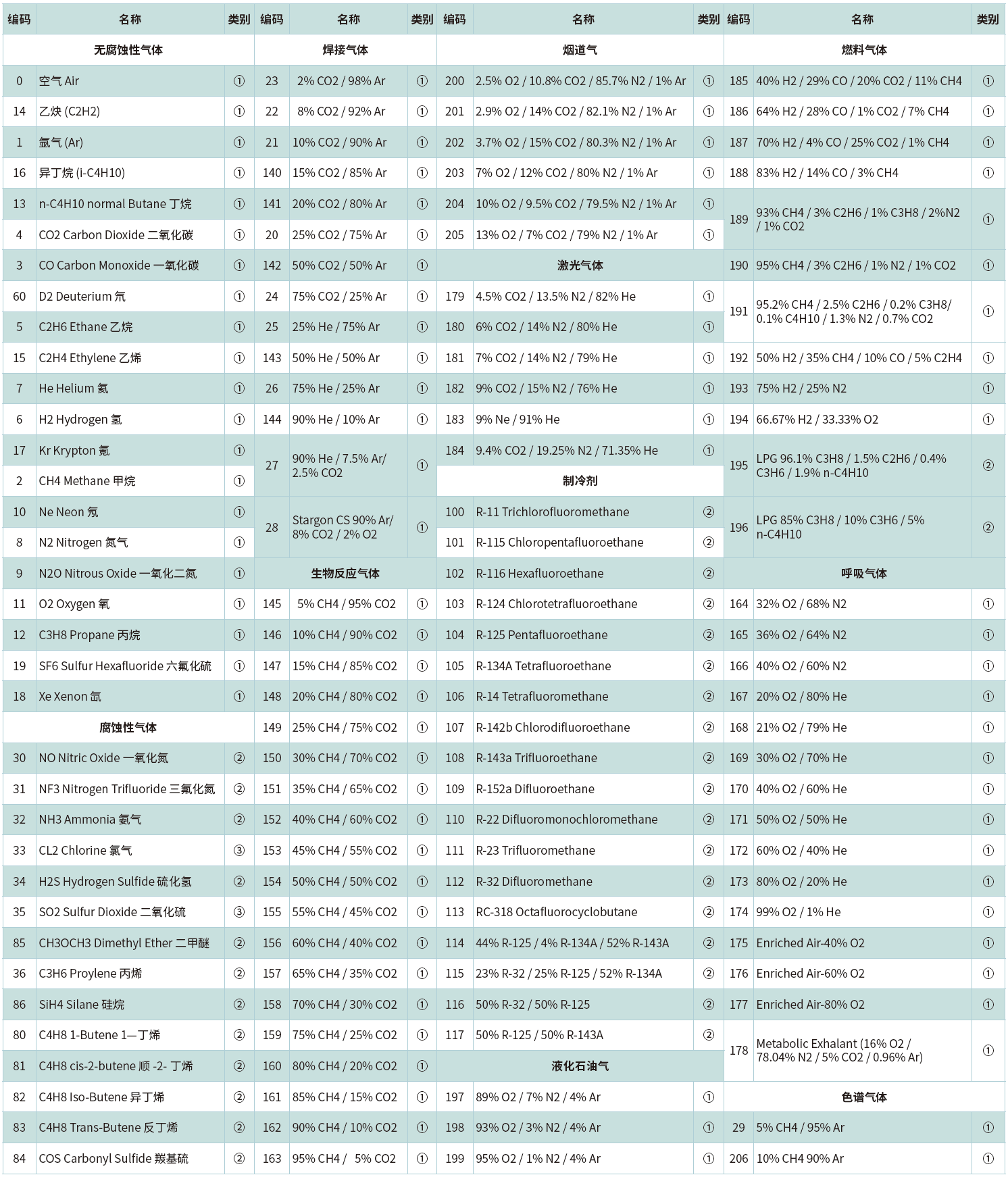

气体编码
