质量流量控制器的压力控制模式?太酷了!

时间: 2018-05-09 14:58:00 来源: 点击: 2539

       Alicat的应用工程师们每天都与世界各地、各个行业的人讨论他们如何使用Alicat质量流量计、质量流量控制器。经常遇到一些很有趣的应用,比如利用Alicat质量流量控制控制化学反应器中的压力,从而确保整个实验过程是可重复的。

       也许很多用户还不知道Alicat质量流量控制器其实可以设置为压力控制模式,在测量质量流量的同时控制压力。Alicat质量流量控制器可以测量体积流量,质量流量,温度,压力,并可以使用Alicat质量流量控制器控制其中任意一个参数,除了温度。在压力控制模式下,仅用一台质量流量控制器就可以同时拥有压力控制器和质量流量计的功能。这是一个很独特的功能,只需要几秒钟的时间你就会认识到它的价值。

       市场上大部分质量流量控制器都没有太多的灵活性,只允许控制质量流量。例如在用压力衰减法做泄漏测试的过程中,您会需要一个压力控制器来建立压力,关闭阀门,等待压力衰减。接着就可以通过腔体体积、气体类型、压力降、时间等参数计算泄漏率,这样的过程比较麻烦,且需要一定专业知识。如果您有一个自带流量测量功能的压力控制器,在压力建立的瞬间就能读取到泄漏流量,既节省了等待时间,又省去了计算过程的麻烦,并且不需要太多设备,节省了成本和安装空间。



      什么是CLP压力控制回路?

       压力控制回路CLP是基于压力而不是基于流量的反馈-控制回路。典型的MFC一般测量质量流量,然后根据流量反馈值调节阀门开度,来增加/降低流量大小使之接近设定值。而Alicat质量流量控制器不仅有流量控制回路,也有压力控制回路。当控制压力的时候,阀门会根据压力测量值调节,以控制压力达到设定值。例如,你想用Alicat质量流量控制器控制下游压力为100 PSI,而当前下游压力是80 PSI,这时质量流量控制器就会打开阀门直到压力达到设定值。如果您有一个应用既要控制压力又要测量流量,那么,一台Alicat质量流量控制器就可以实现,也许是泄漏测试,流量测试,或质量检查。在质量检查中,你的产品可能需要满足一个特定的压力-流量曲线,以确保达到质量合格标准。





       带CLP模式和TOT功能的MCD

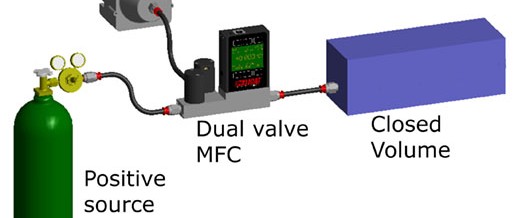

       带CLP压力控制模式、TOT流量累加器功能和双阀的MCD是一个双向质量流量控制器,它有3个端口(进气端、过程控制端、排气端),2个阀门(一个进气阀,一个排气阀)。您可以用它来控制密闭容器的压力,也就是说不仅可以通过开关进气阀来调节流量大小,如果容器过压,还可以通过排气阀排气到大气或真空泵来降压,使容器压力达到设定值。TOT流量累加器可以测量整个过程中产生的累计流量。有4种不同方式来确定使用MCD双向质量流量控制器工作过程中产生的累计流量。

        1.正向流量减去负向流量,得到累计流量,允许累计流量为负值。

        2.正向流量减去负向流量,得到累计流量,不允许累计流量为负值。

        3.只计算正向流量,忽略负向流量。

        4.正向流量减去负向流量,得到累计流量,累计流量达到0时重置。

        有了TOT流量累计功能,任何时候您都可以知道容器内有多少气体。如果您想测量进入系统的气体总量,这个功能就很有用了。





       使用Alica质量流量控制器校准转子流量计

       转子流量计是测量体积流量的,只有在校准条件下测量的流量数值上才等于质量流量。有时候它们使用标准质量流量SLPM或SCCM作为流量单位,但实际上这个质量流量读数只有在校准条件下测量才是有效的。而Alicat质量流量计、质量流量控制器的质量流量读数在任何时候都是有效的,因为它的内部有压力和温度传感器,当气体压力、温度改变的时候,可以根据压力和温度的测量值实时修正质量流量读数。通常转子流量计与Alicat质量流量计是不具有可比性的,因为它们测量的不是同一个对象,除非将转子流量计置于它的校准条件下。既然我们可以用Alicat质量流量控制器控制压力,为什么不用它控制转子流量计的校准压力?

       要控制转子流量计的下游压力,需要将Alicat质量流量控制器置于转子流量计下游,并且将质量流量控制器的阀门后置,这样您控制的就是质量流量控制器和转子流量计的背压。将压力设定为转子流量计的校准压力后,你就可以同时使用转子流量计和Alicat质量流量控制器测量质量流量。当然,您必须保证Alicat质量流量控制器内选择的气体类型和标况条件和转子流量计一样,这些在转子流量计上是不可调的,但在Alicat 质量流量控制器上可随意切换。在Alica质量流量控制器上,您可以选择多达130种气体,并且自由切换标况温度和压力。


       为什么选择Alicat质量流量控制器

       为用户解决特殊应用问题,是Alicat应用工程师们的乐趣。为了满足用户需求,Alicat质量流量计、质量流量控制器的任何参数都是可定制的。如果用户有一个特殊应用是我们从未遇到的,我们的解决方案可能会做一些调整,例如改变阀门的位置,或者增加一个相对湿度传感器。现在我们正在研究如何处理500 SLPM二氧化硫流量控制的应用。由于二氧化硫具有强腐蚀性,我们需要使用316不锈钢本体和FFKM橡胶垫密封。

       如果您正有一个应用可能需要定制化的解决方案,请联系我们的应用工程师。我们会尽力解答您的技术问题,并且尝试给你一个可行的定制化解决方案。
