如何用串口调试助手与ALICAT产品通讯

时间: 2018-11-15 13:37:00 来源: 点击: 5149


Alicat产品有多种数字通讯模式和模拟量信号可供选配。我们可支持的数字通讯有RS-232, RS-485, Modbus-RTU(232), Modbus-RTU(485), Modbus TCP/IP, EtherCAT, DeviceNet, Profibus等。模拟量信号有0-5V, 0-10V, 1-5V, 4-20mA等。其中标准的RS-232和0-5V是默认的出厂配置。未来可能还会支持更多的类型。

RS-232应用十分广泛,如何使用RS-232将Alicat产品与电脑进行通讯是我们遇到的最多的客户问题之一,下面我们将对此做一个简单的介绍。


https://v.qq.com/x/page/t1352a5qcls.html   点击查看操作视频


一.工具准备

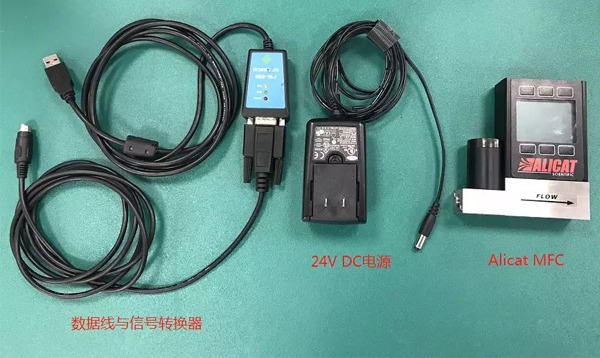

硬件:Alicat 产品(流量计/流量控制器/压力控制器),带USB或串口的电脑,串口转USB信号转换器,8针转9针数据线,24V DC电源。

软件:安装串口转USB信号转换器PC端驱动程序,串口调试助手或其他串口通讯软件。

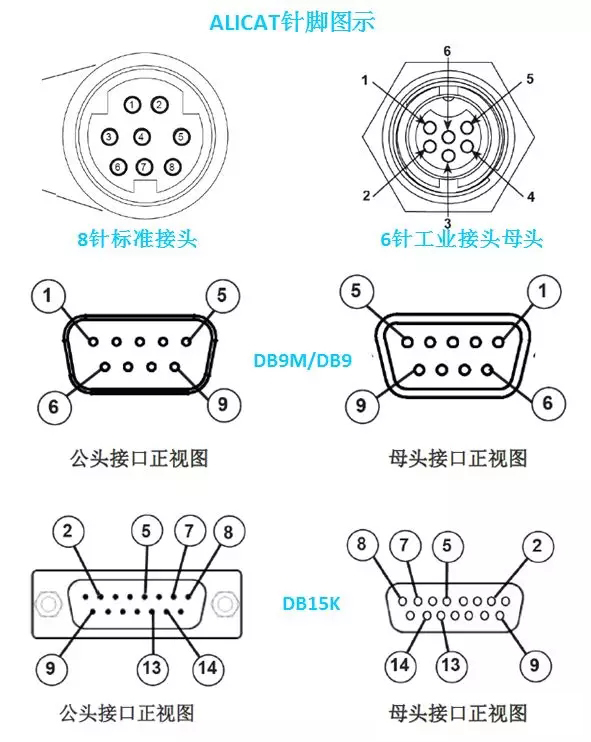

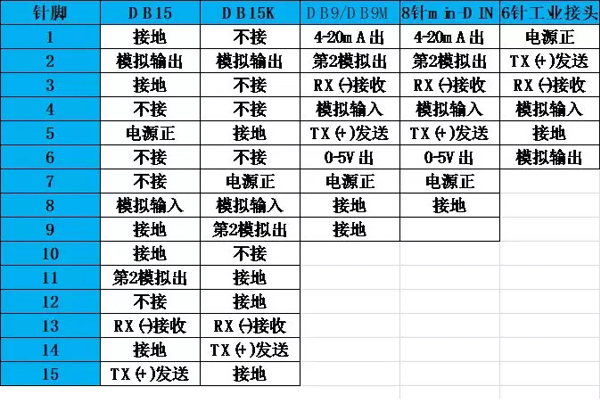

针脚定义:Alicat产品支持多种数据线接口,8针mini-DIN,6针工业接头,9针的DB9/DB9M,15针的DB15/DB15K,等。常用针脚定义如下:



二.串口连接设置

串口连接与参数设置步骤如下:

1. 将支持RS-232通讯的Alicat产品接上电源,与信号转换器的串口端相连,将信号转换器的USB端与电脑连接。如果使用RS-485的Alicat产品,则需要使用RS-485信号转USB的转换器。

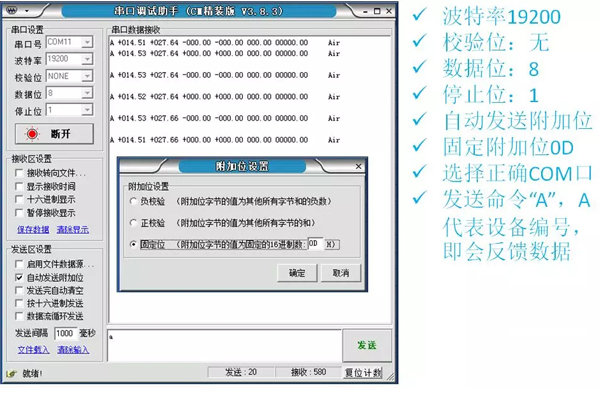

2. 打开串口调试助手,选择正确的串口号,设置波特率为19200(这是Alicat 产品出厂默认的波特率),校验位NONE,数据位8,停止位1,然后打开串口。

3. 选择自动发送固定附加位,附加位的值为0D。

4. 在命令区输入字母A并发送,如果有反馈数据则串口通讯成功。如果没有反馈数据,可尝试其他字母,例如B,C,D等,字母代表Alicat产品的设备编号,出厂默认为A。

5. 如果未连接成功,或未反馈正常的数据,请仔细检查以下原因:

a,未接电源;b,数据线针脚接错,接地线未接;c,串口号COM口未选对;d,波特率设置错误;e,命令未发送附加位0D;f,设备编号不是A;g,串口调试软件兼容性不好,可换个软件尝试;h,未使用串口转USB转换器或未安装转换器驱动程序;i,该设备不支持RS-232串口通讯; j,设备已损坏。


三.串口数据格式

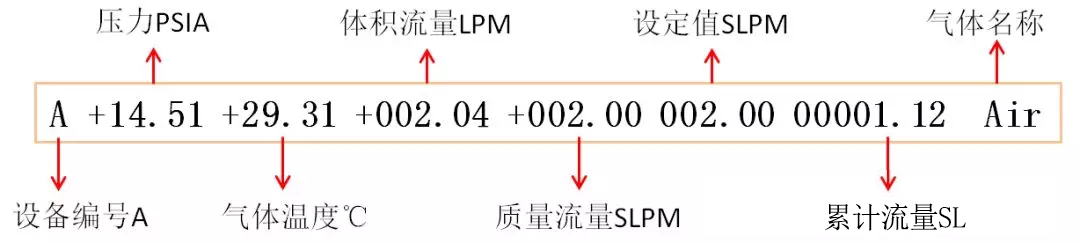

MFC的反馈数据一般按照如下格式排列。如果是流量计则没有流量设定值。


四.常用串口指令

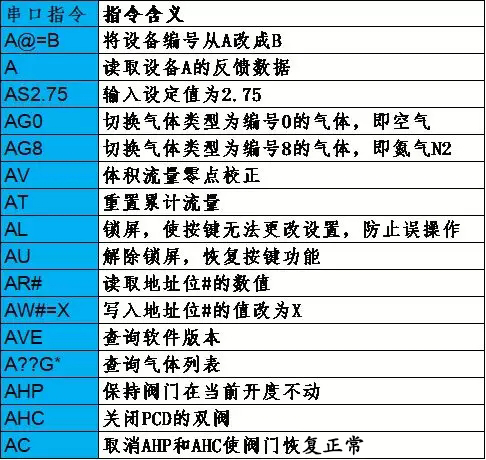

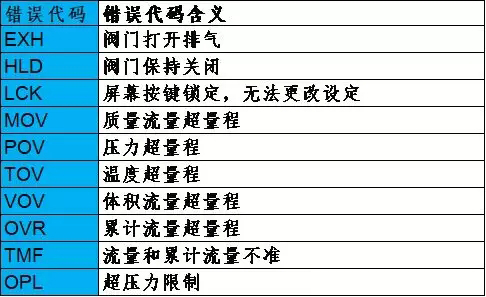

以下是一些常用串口指令和错误代码的含义。我们不建议客户随意发送串口指令,以免造成内部程序混乱影响正常使用。
