BESTACE 多功能数显差压变送器 P3000S系列

LED显示、现场设置、继电器输出

采用高精度MEMS传感器及数字化技术,可以检测正压、负压或压差,型式上可以替代传统指针式机械表

应用及案例


可测量风扇、鼓风机、过滤器阻力、炉体通风、孔板等的压力。也可用于各类净化间、生物安全柜、洁净工作台、除尘、医疗和药机等设备的压差检测与控制


产品特色


结合数字显示、开关控制和变送器输出的3合1产品,可实现压差的检测、显示、输出和控制的一体化功能

精度高达±1% FS,量程最低为 25 Pa

适用嵌入安装、平面安装等安装方式

多种量程范围、输出方式和单位可选

无运动部件,防震动

按键功能:零位校准、单位切换、继电器设置、响应时间设置、量程/信号校准等

可选2组继电器输出或报警,并同时有LED显示

高亮数码管显示,可选模拟机械表弧形LED指示



性能指标


量       程    0-10000 Pa,九种量程可选

精       度    ±1.0%FS(25 Pa为±2% FS)

介       质    空气和非易燃,非腐蚀性气体,对潮气/粉尘/结露/油污不敏感

介质温度    0 ~ 60 ℃

外       壳    铸铝外壳,PC面板

工作温度    -20 ~70 ℃

温度补偿    0 ~ 50 ℃

工作压力    1、2、5、10Kpa,视量程不同;

                  过载5×FS,破坏压力10×FS

尺       寸    嵌入开孔直径114 mm,厚度38.30mm

过程连接    1/8”锥形咀,共两对(侧面或背面)

显       示    4位0.8”数码管,高亮红色

模拟输出    0-10V、4-20mA(三线)

输出负载    ≤500Ω(电流型),≥2KΩ(电压型)

通讯输出    RS485、Modbus(9600-n-8-1)

电气连接    背面引出电缆或背面螺丝端子

继  电  器    2×SPST,3A-30VDC/250VAC

                  或1×Buzzer蜂鸣器

稳  定  性    ±0.5%FS/Year

温       漂    <0.05% FS/ ℃ (零点),<0.08% FS/ ℃ (满量程)

响应时间    0.5 - 30s

电       源    16-28VAC,16-35VDC

按       键    3个轻触按键

防护等级    IP65

认       证    CE

重       量    约340g



选项配件


标配A - S0 配件(含内径 5 mm软管 2 m, 螺丝一组及安装支架3个)可满足基本的表面或盘面安装。

另有A-S1,A -S2,A-S7-X配件可选,需单独订购,适合各种表面/盘面/嵌入式安装,请参考配件产品说明。



安装手册

1



机构认证

1

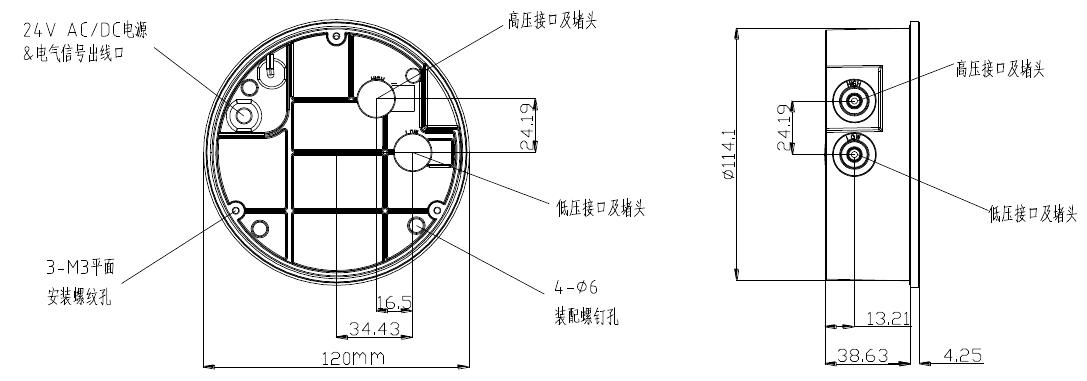

尺寸详图

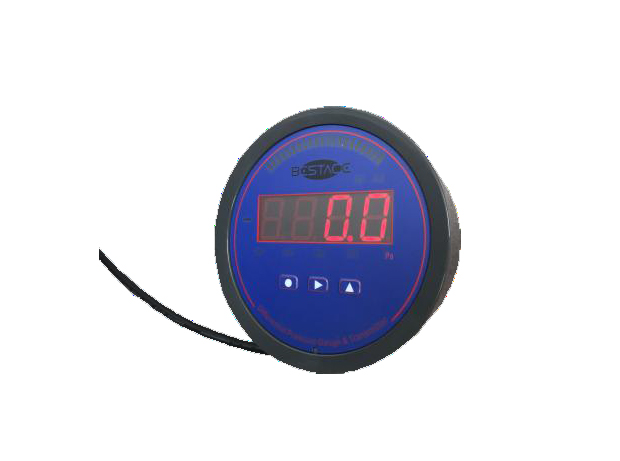

产品大图

1



型号列表


Code

UNIT  &  Range

Pa

Pa

kPa

in   w.c.

mm   w.c.

mbar

0

0-25

25.00

0.025

0.100

2.500

0.250

1

0-60

60.00

0.060

0.250

6.000

0.600

2

0-125

125.0

0.125

0.500

12.00

1.250

3

0-250

250.0

0.250

1.000

25.00

2.500

4

0-500

500.0

0.500

2.000

50.00

5.000

5

0-1000

1000

1.000

4.000

100.0

10.00

6

0-2500

2500

2.500

10.000

250.0

25.00

7

0-5000

5000

5.000

20.00

500.0

50.00

8

0-10000

10000

10.000

40.00

1000.0

100.00


注:1、五组工程单位的设置用按键操作,对应的LED灯会常亮。

       2、零位在中间的定义:选型最后加Z。

             如P3000S1***Z,代表满量程60pa,零位在 中间,即实际为-30-0-30pa。仅量程1~6可选。



产品选型



型号

P3000S





多功能数显差压变送器

量程


X




见量程表

弧形

LED显示



0

1



N/A

弧形LED显示

继电器




0

1

2


N/A

2×SPST(单刀双掷)

1×Buzzer(蜂鸣器)

输出





0

1

2

N/A

0- 10V& 4-20mA

RS485/Modbus
