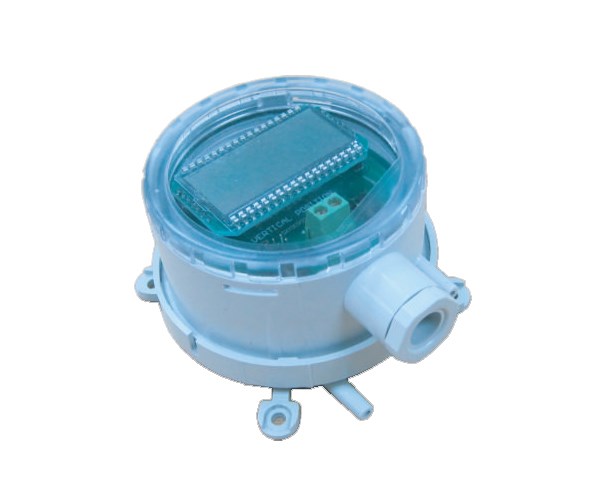

BESTACE 智能多组态微差压变送器 506系列

采用优于电容式的第三代CDM微差压测量技术,对介质不敏感,无应力漂移

BESTACE 第三代超低量程微差压变送器,是一台可以让客户放心的隐形变送器。CPU根据温度变化逐点修正温度漂移,测量时的压力抖动可以通过阻尼功能滤掉,不需要考虑低量程时输出是否稳定,也不必担心潮气和灰尘对传感器的影响,甚至可以把它安装在-20~70℃的露天环境中。

应用及案例


•  洁净室        •  隔离室        •  暖通空调(HVAC)        •  能量管理系统

•  风速测量        •  烟雾罩控制        •  环境污染控制        •  医疗仪器及设备

•  静态管路和洁净间压力        •  烘箱增压及炉通风控制

•  OEM        •  电厂风压和锅炉负压        •  泄露测量差压波动频繁的场合


产品特色


●  最小量程可达25Pa,精度1%F.S

●  多种单位现场更改:Pa、kPa、MPS

●  测量方式现场设定:差压、正压、负压、正负压

●  双行四位多信息LCD显示器可选

●  新型三防外壳:防淋水、防电磁干扰、阻燃

●  三年质保期,免费更换



性能指标


适用介质    空气以及非易燃性气体,一般情况下无需过滤

精       度    1% F.S

量       程    最小0~25 Pa,最大0~3 kPa

温度范围    -10~50°C

温度漂移    0.05%(零点和满量程合计)

压力极限    最大耐压:1 psi(连续) 爆破压力:10 psi

供       电    10~35VDC(2线);15~36VDC 或 隔离的15~26VAC(3线)

输出信号    4~20mA(2线);0~10V(3线)

反应时间    现场连续可调0.5~15秒;0~5V(3线)

零点和量程调节    数字输入键

回路阻抗    电流输出最大0 ~ 1250欧姆;电压输出最小1000欧姆

电力消耗    最大40mA

显       示    2行4位的LCD显示,一行数值,一行单位(可选)

电气连接    4~20mA,2线;电气接入端:1/2″NPT 接头

附       件    适用于4~7.5mm直径电线的密封管

过程连接    3/16″(5 mm) 内径(ID)管,最大外径(OD) 9mm

防护等级    IP65

安装方向    垂直安装



选项配件

1



安装手册

1



机构认证

1



尺寸详图

1



产品大图

1



订货选型


选型示例    506-2-4-LCD

含       义    基本型号+量程+输出方式+附件

项目

代码

含义

量程(三个量程跳线可选)

506-1

2550125 Pa

506-2

2505001250 Pa

506-3

750P a1500 Pa2 kPa

506-4

123 kPa

506-5

-25025-50050-1000100 Pa (正负压复合量程,零点在中间)

输出方式

4

4-20mA

0

0-20mA

10

0-10V

5

0-5V

附件

LCD

LCD显示器

A301B

196mm长的管道静压探头
