为什么两个流量计对比读数不一致

时间: 2019-05-17 09:42:16 来源: 点击: 6259


       世界上没有两片相同的叶子,但可以存在两个读数一致的流量计。如果你发现两个流量计读数不一样的现象, 请不要直接判定流量计有问题。

       Alicat流量计与流量控制器是基于层流压差式原理进行测量的,内置温度、绝压、差压传感器和多种气体的粘度数据,切换到对应的气体模式后,可测量不同气体的温度、压力、(工况)体积流量、(标况)质量流量和累计流量等多种参数。

       Alicat流量计的传感器典型响应时间可快至10ms,测量范围0.5%-100%F.S,部分型号测量下限可低至0.01%F.S。精度一般为±(0.8%Rdg+0.2%F.S.),部分型号可达到±(0.5%Rdg或0.1%F.S.)。

       如果流量计或控制器很长时间未校准,你可能会担心它的精度的问题。我们建议将流量计或控制器寄回给售后服务中心进行年度校准,以保持较高的精度。当然你也可以选择其他方法检验它的精度是否超差。

       大部分客户会将流量计返回给我们校准,一部分客户会将流量计送至计量院进行精度鉴定,也有客户将多个流量计串联后进行读数对比。

       无论采用哪种方式,其基本的方法都是将被检流量计与另一个量程接近、精度更高、值得信任的参照流量计或流量控制器串联,然后通入空气或氮气,在量程范围内控制不同流量大小,观察两个流量计的读数是否一致。如果读数很一致,说明被检流量计准确性较高。

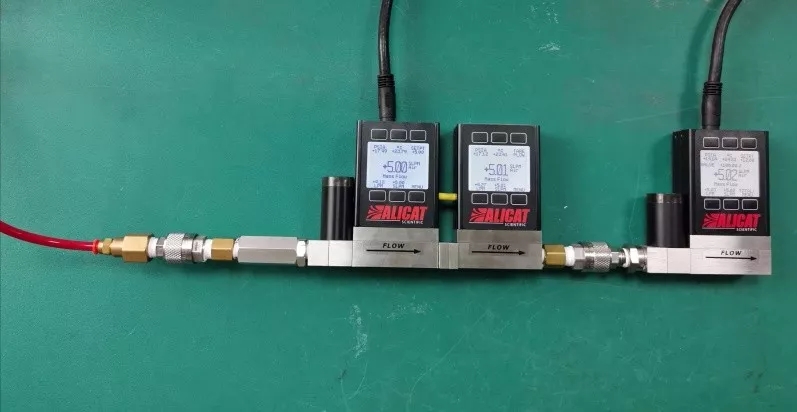

       下图是我们的高精度流量校准器,用于校准对应量程的Alicat流量计或控制器。


       在对比过程中,如果你发现被检流量计与参照流量计读数有差异,也不必失望,因为也有可能是其他原因造成两者的流量读数差异。你可以对照下面所列出的这些因素来检查。

       PART 1/ 参照流量计的选择问题

     (1)参照流量计是否准确,精度是否与被检流量计同级或更高?建议使用精度更高的流量计作为参照标准。

     (2)参照流量计近期是否有校准过?不建议使用长期未校准的流量计作为参照标准。

     (3)参照流量计是否与被检流量计量程接近?参照流量计量程应与被检流量计接近,或略偏大。

     (4)参照流量计测量原理是什么,测量结果是否为质量流量?建议选择质量流量计作为参照流量计,或读数可换算到标况质量流量的流量计。如果 测量结果为工况体积流量,由于系统压损和流量计本身压损的原因,将不具有可对比性。

       PART 2/ 管路连接问题

     (1)管路、连接件、螺纹接口是否漏气?如果系统漏气会导致两个流量计读数不一致。

     (2)两个流量计中间的管路是否太长?应尽可能缩短被检流量计与参照流量计中间连接管路的长度。

       PART 3/ 参数设置问题

     (1)两个流量计的STP或NTP标况温度、标况压力设置是否一致?两者必须设置为相同的标况温度与标况压力。

     (2)测试前无气流通过的时候是否有对流量计清零?如果无气流的时候,流量读数不为零,建议使用清零键TARE清零后再通气测试。

       PART 4/ 介质气体问题

     (1)两个流量计的气体类型选择是否一致?气体模式与实际测试的气体是否一致?必须保证两者选择的气体模式与实际测试的气体一致。

     (2)测试气体的温度和压力是否在两个流量计的正常工作范围内,是否接近两个流量计的校准温度和压力?一般建议使用常温、常压的气体进行测试。温度太低或太高,压力太高,都可能造成额外的流量误差。

     (3)测试气体是否干燥、纯净?如果气体含较多水蒸气、颗粒物、油烟、杂质,都有可能造成额外的测量误差。

       PART 5/ 其他问题

     (1)数据记录是否为标况的质量流量?将工况体积流量误看作质量流量也会导致两者读数偏差。质量流量单位一般为SCCM, SLPM, NCCM, NLPM等。工况体积流量单位一般为CCM, LPM等。

     (2)流量计的工作电源电压是否为额定电压?电压偏低、偏高、不稳都可能导致读数偏差。

     (3)如果流量测量信号使用模拟量信号,则应排除系统对测量信号的干扰,信号干扰可能导致读数结果偏差。

     (4)测试过程中可观察流量计的压力、温度或其他传感器信号显示是否正常,如果明显异常可能导致流量读数不准。

如果以上因素你都认真检查过了,两个流量计的流量读数仍然不一致,那么请将你的流量计或控制器寄回给我们检查校准。
