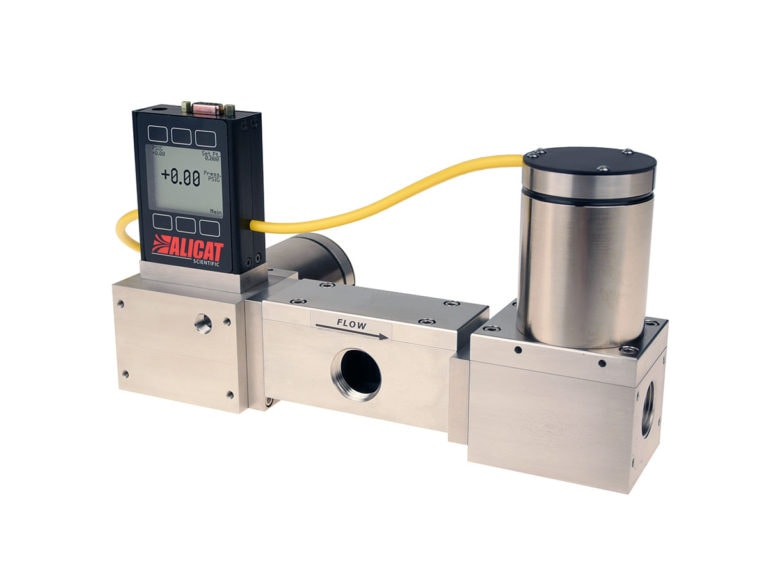

ALICAT 双阀异型-压力控制器 37系列

精         度

± 0.25%满量程（量程＜0.07PSI需咨询厂家）

高  精  度

± 0.125%满量程 （量程＜0.07PSI需咨询厂家）

重  复  性

± 0.08%满量程

零点&满量程温度漂移

0.02%满量程/℃（从校准温度开始）

量程可控比（稳态）

0.01% ~ 100% 满量程

控制响应时间

优于30 ms（与流量和阀门尺寸有关，用户可调）

显示响应时间

＜10ms

阀门功能

常闭型

工作湿度

0-95%，无冷凝

预热时间

< 1 s

工作温度

-10 ~ 60 ℃（可选高温选项）

传感器极限压力

0.07-100psi:3 × 满量程

500-3000psi:1.5×满量程

最大静压（仅限压差控制器）

≤100PSID：200 psig

500PSID：750 psig

位置敏感性

无

阀门状态

常闭

防护等级

IP40

接液材质

0.07-100psi:302,303,304，430FR不锈钢，FKM（默认，可选EPDM或FFKM），陶瓷，玻璃，金，铜，环氧树脂，硅橡胶，聚酰胺，硅，玻璃增强聚苯硫醚

500-3000psi: 302,303,304，316L不锈钢，FKM（默认，可选EPDM或FFKM）

注1、对于腐蚀性气体，请参阅我们的31S系列压力控制器。

     如需测量水或其他液体，请联系我们。

数字通信选项1

RS - 232、RS - 485、DeviceNet、EtherCAT、

EtherNet/IP、Modbus RTU、Modbus TCP/IP、PROFIBUS

模拟信号选项

0 - 5 VDC、1 - 5 VDC、0 - 10 VDC、4 - 20 mA

模拟信号刷新频率

1000Hz

显示刷新频率

10Hz

数字信号刷新频率

40Hz@19200BAUD

模拟信号精度

标准精度额外增加±0.1%满量程误差

电气接口

DB9M，可选 DB15、6针锁定、8针迷你DIN、8针M12等

供电电压

12 - 24 VDC

供电电流

250m A（+40mA,对于4-20mA）

连        接²

1/8" NPT内螺纹，远程取压口为1/8NPT内螺纹

注1、默认阀门为PCV阀门，其他阀门尺寸见图纸；

    2、与Swagelok®管、Parker®、表面密封、快接接头和卡套转接头相兼容，也可根据要求连接VCR和SAE。

2 INH₂OD

10 TORRA（真空）

2 INH₂OG

1 PSID

100 TORRA（真空）

1 PSIG

5 PSID

15 PSIA

5 PSIG

15 PSID

30 PSIA

15 PSIG

30 PSID

100 PSIA

30 PSIG

100 PSID

500 PSIA

100 PSIG

1000 PSIA

500 PSIG

1500 PSIA

1000 PSIG

2000 PSIA

1500 PSIG

3000 PSIA

2000 PSIG

3000 PSIG
