ALICAT 双阀异型（远程）大流量-压力控制器 38系列

随时实施密闭容器压力或真空控制

在密闭容器专用压力控制器中，艾里卡特38系列双阀压力控制器（带远程传感功能）采用两个比例阀精确控制端闭容器内的气体压力，并采用物理方式将压力传感器与阀门、流道相互隔离，由此您可将压力准确控制在您需要的值。因此，您可对难以安装整套压力控制器的区域进行压力控制，这还将减少大流量应用中因流量导致压力变化而产生的影响。我们将根据您的应用参数为您定制阀门和PID调节功能，确保您的控制器能实现快速、稳定的控制。

应用及案例

● 气体分析

● 过滤器通过特性

● 真空镀膜及过程控制

产品特色技术指标操作条件通讯电源尺寸详图尺寸连接产品大图量程列表宣传彩页

产品特色

● 快速、准确。阀门和PID控制算法确保于数毫秒内极其快速地达到压力设定值，且具有NIST可溯源精度。

● 通讯连接。38系列双阀压力控制器利用串行通讯RS232/485或者EtherNet/IP、EtherCAT、DeviceNet、Profibus、Modbus（RTU和TCP/IP)选项，可将38系列双阀压力控制器轻松整合到您的数字工业网络中。

● 高效。双阀门设计中的第二个比例阀用于排出过剩压力，但仅在保持设定值时需要使用。这可消除由持续排气造成的昂贵气体的浪费。无论何时您需要控制压力时，均可通过压力传感端口进行控制。

技术指标

量程	绝压：15-3000PSIA 表压：0.07-3000PSIG 差压：0.07-500PSID
精度	± 0.25%满量程（量程＜0.07PSI需咨询厂家）
高精度	± 0.125%满量程（量程＜0.07PSI需咨询厂家）
重复性	± 0.08%满量程
零点&满量程温度漂移	0.02%满量程/℃（从校准温度开始）
量程可控比（稳态）	0.01% ~ 100% 满量程
控制响应时间	优于30 ms（与流量和阀门尺寸有关，用户可调）
显示响应时间	＜10ms
预热时间	< 1 s

操作条件

兼容气体	兼容所有非腐蚀性气体¹
工作温度	-10 ~ 60 ℃（可选高温选项）
传感器极限压力	0.07-100psi:3 × 满量程 500-3000psi:1.5×满量程
最大静压（仅限压差控制器）	≤100PSID：200 psig 500PSID：750 psig
安装位置敏感性	阀体垂直向上
阀门状态	常闭
防护等级	IP40
接液材质	0.07-100psi:302,303,304，430FR不锈钢，FKM（默认，可选EPDM或FFKM），陶瓷，玻璃，金，铜，环氧树脂，硅橡胶，聚酰胺，硅，玻璃增强聚苯硫醚 500-3000psi: 302,303,304，316L不锈钢，FKM（默认，可选EPDM或FFKM）
注1、对于腐蚀性气体，请参阅我们的32S系列压力控制器；如需测量水或其他液体，请联系我们。

通讯电源

带背光灯按键，单色 LCD或彩色TFT显示器	显示压力和设定点
数字通信选项	RS - 232、RS - 485、DeviceNet、EtherCAT、 EtherNet/IP、Modbus RTU、Modbus TCP/IP、PROFIBUS
模拟信号选项	0 - 5 VDC、1 - 5 VDC、0 - 10 VDC、4 - 20 mA
模拟信号刷新频率	1000Hz
显示刷新频率	10Hz
数字信号刷新频率	40Hz@19200BAUD
模拟信号精度	标准精度额外增加±0.1%满量程误差
电气接口	DB9M，可选 DB15、6针锁定、8针迷你DIN、8针M12等
供电电压	24 VDC
供电电流	1 A（+40mA,对于4-20mA）

尺寸详图


尺寸连接

尺寸¹

5.5" H × 10.6" W × 2.3" D

连接²

3/4" NPT内螺纹，取压口为1/4“NPT内螺纹

注1、公制尺寸数据见图纸；

2、与Swagelok®管、Parker®、表面密封、快接接头和卡套转接头相兼容，也可根据要求连接VCR和SAE。

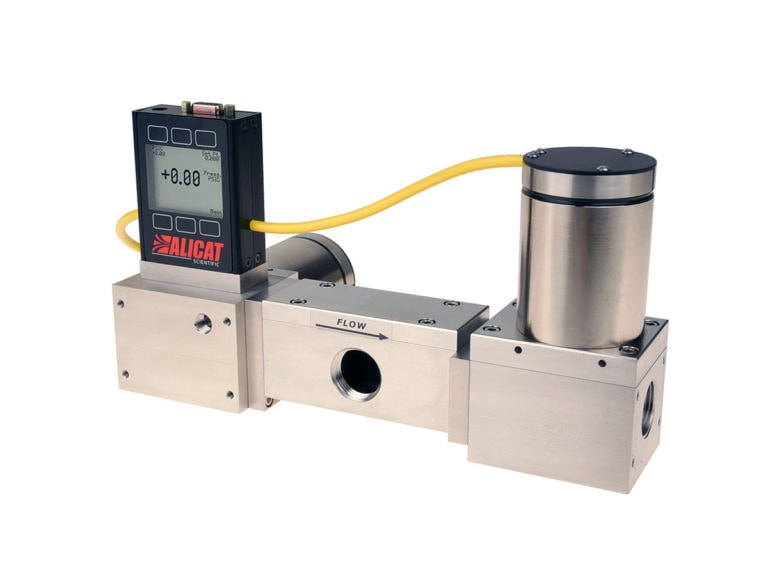

产品大图

量程列表

艾里卡特38系列双阀绝压和表压压力控制器（带远程传感功能）采用几乎无摩擦的Rolamite阀门，可选用各种孔径，实现对较大流量的控制，适用于非腐蚀性气体。

差压	绝压	表压
2 INH₂OD	10 TORRA（真空）	2 INH₂OG
1 PSID	100 TORRA（真空）	1 PSIG
5 PSID	15 PSIA	5 PSIG
15 PSID	30 PSIA	15 PSIG
30 PSID	100 PSIA	30 PSIG
100 PSID	500 PSIA	100 PSIG
		500 PSIG

宣传彩页

ALICAT 38系列22V1.pdf
