ALICAT 单阀,异形(远程),大流量-压力控制器 36系列

随时实现快速压力控制响应

在流动气体/液体过程专用压力控制器中,36系列压力控制器(带远程取压)测量系统内任一点的绝压或表压,并通过控制另一个不同点的流量,确保系统压力保持在目标值。采用物理方式将压力传感器与阀门、流道相互隔离,这样,您可将压力准确控制在您需要的值。因此,您可对难以安装整套压力控制器的区域进行压力控制,这将减少大流量应用中因流量导致压力变化而产生的影响。我们将根据您提供的应用参数为您定制阀门和PID调节功能,确保您的控制器能实现快速、稳定的控制。

应用及案例


● 气体分析

● 过滤器通过特性

● 真空镀膜及过程控制


产品特色


●  快速、准确。阀门和PID控制算法确保于数毫秒内极其快速地达到压力设定值,且具有NIST可溯源精度。


●  通讯连接。36系列压力控制器利用串行通讯RS232/485或者EtherNet/IP、EtherCAT、DeviceNet、Profibus、Modbus(RTU和TCP/IP)选项,可将36系列压力控制器轻松整合到您的数字工业网络中。


●  多功能。36系列压力控制器(带远程取压)检测流量仪表主体部分和阀门下游压力端口时,对流体过程中阀门前面的压力或真空进行控制。检测阀门上游压力端口时,对流体过程中阀门前面的背压进行控制。



技术指标


量程

绝压:15-3000PSIA

表压:0.07-3000PSIG

差压:0.07-500PSID

精         度

± 0.25%满量程(量程<0.07PSI需咨询厂家)

高  精  度

± 0.125%满量程 (量程<0.07PSI需咨询厂家)

重  复  性

± 0.08%满量程

零点&满量程温度漂移

0.02%满量程/℃(从校准温度开始)

量程可控比(稳态)

0.01% ~ 100% 满量程

控制响应时间

优于30 ms(与流量和阀门尺寸有关,用户可调)

显示响应时间

<10ms



操作条件


兼容气体

兼容所有非腐蚀性气体1

工作温度

-10 ~ 60 ℃(可选高温选项)

传感器极限压力

0.07-100psi:3 × 满量程

500-3000psi:1.5×满量程

最大静压(仅限压差控制器)

≤100PSID:200 psig

500PSID:750 psig

安装位置敏感性

阀体垂直向上

阀门状态

常闭

防护等级

IP40

接液材质

0.07-100psi:302,303,304,430FR不锈钢,FKM(默认,可选EPDM或FFKM),陶瓷,玻璃,金,铜,环氧树脂,硅橡胶,聚酰胺,硅,玻璃增强聚苯硫醚

500-3000psi: 302,303,304,316L不锈钢,FKM(默认,可选EPDM或FFKM)

注1、对于腐蚀性气体,请参阅我们的32S系列压力控制器;

            如需测量水或其他液体,请联系我们。



通讯电源


带背光灯按键,单色

LCD或彩色TFT显示器

显示压力和设定点

数字通信选项

RS - 232、RS - 485、DeviceNet、EtherCAT、

EtherNet/IP、Modbus RTU、Modbus TCP/IP、PROFIBUS

模拟信号选项

0 - 5 VDC、1 - 5 VDC、0 - 10 VDC、4 - 20 mA

模拟信号刷新频率

1000Hz

显示刷新频率

10Hz

数字信号刷新频率

40Hz@19200BAUD

模拟信号精度

标准精度额外增加±0.1%满量程误差

电气接口

DB9M,可选 DB15、6针锁定、8针迷你DIN、8针M12等

供电电压

24 VDC

供电电流

1 A(+40mA,对于4-20mA)

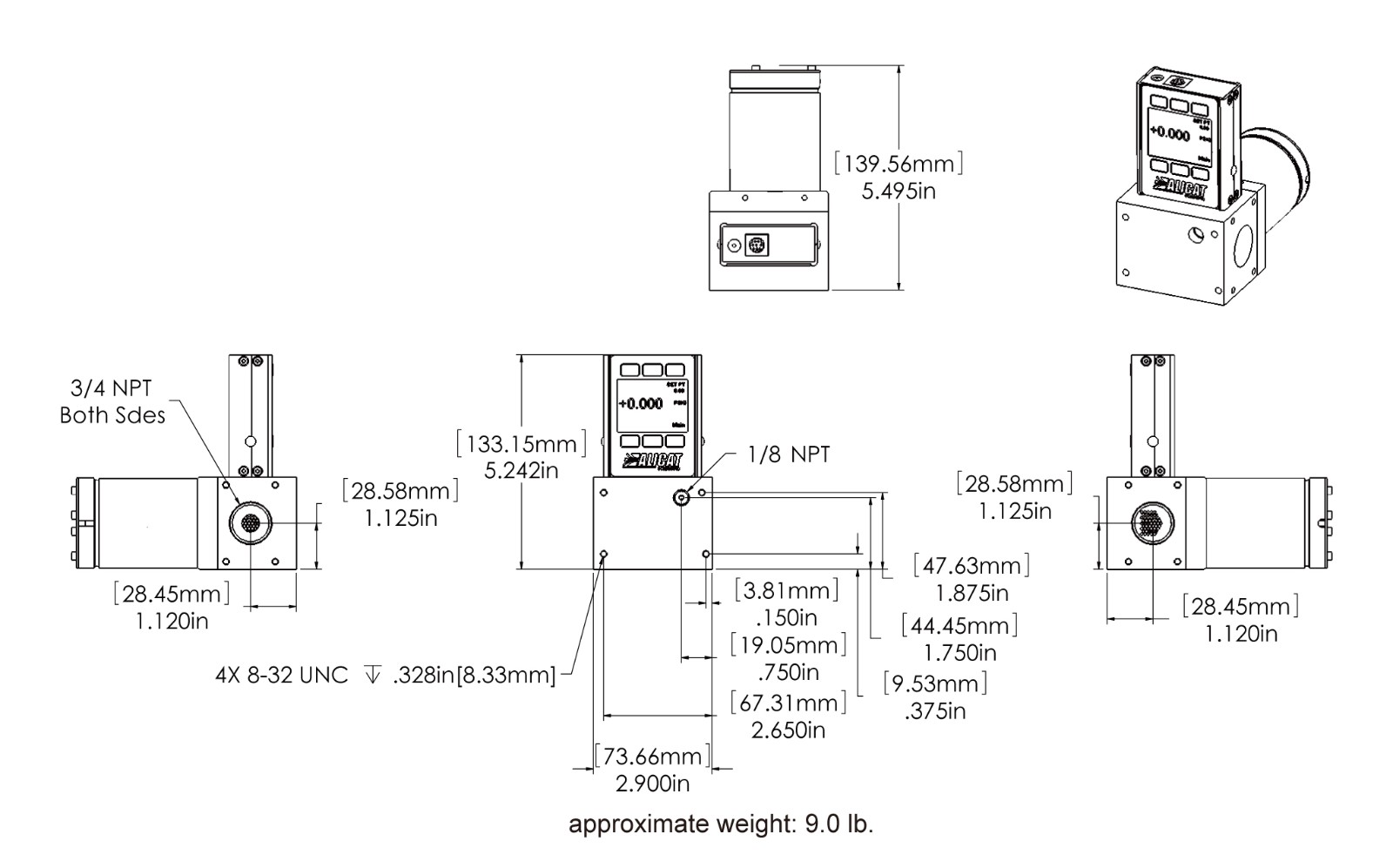

尺寸详图





尺寸连接


尺        寸1

5.5" H × 2.9" W × 3.3" D

连        接2

3/4"NPT内螺纹,远程取压口1/8"NPT内螺纹

注1、公制数据见图纸。

  2、与Swagelok®管、Parker®、表面密封、快接接头和卡套转接头相兼容,也可根据要求连接VCR和SAE。

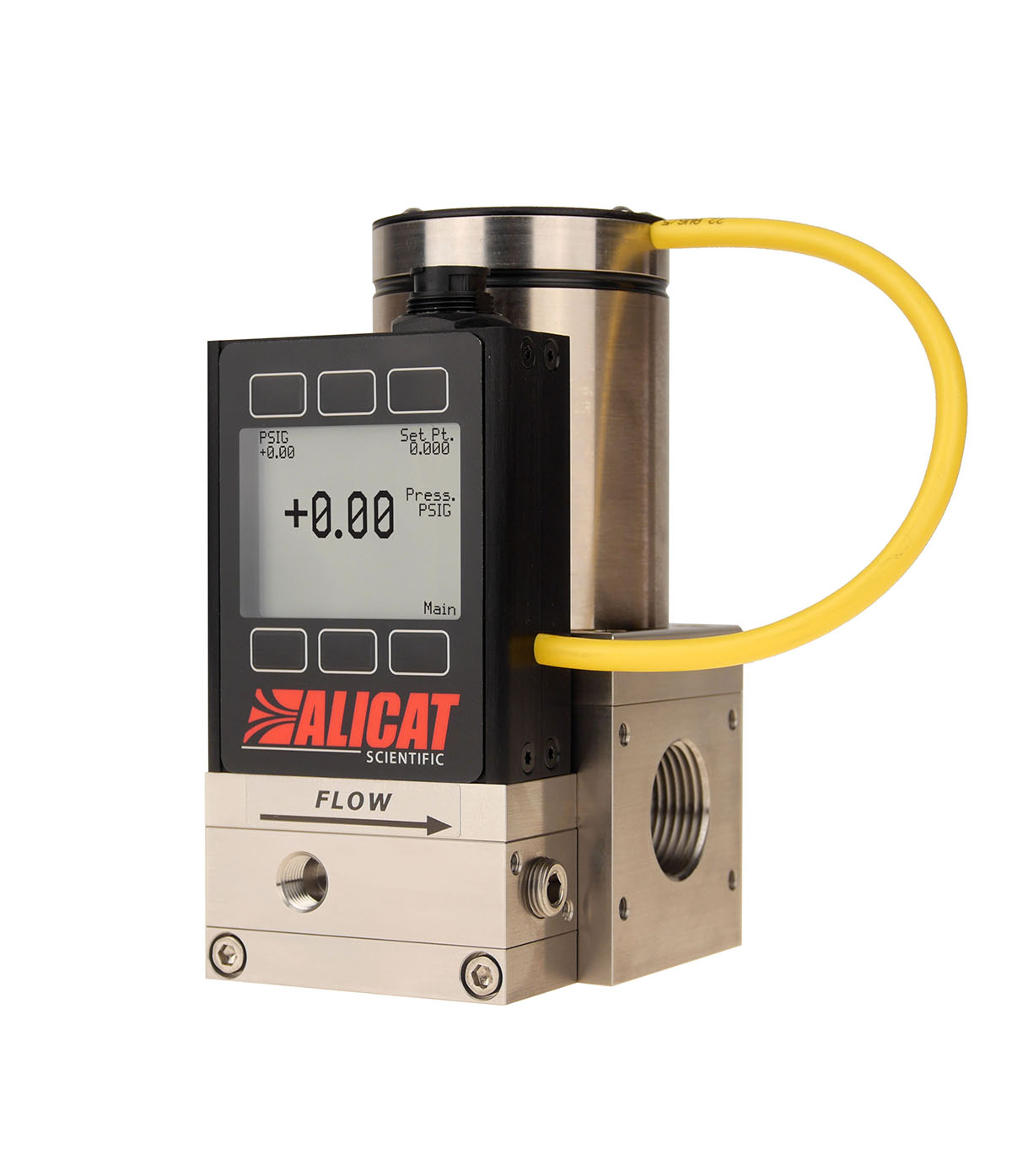

产品大图





量程列表


艾里卡特36系列绝压和表压压力控制器采用几乎无摩擦的Rolamite阀门,可选用各种孔径,实现对较大流量的控制,适用于非腐蚀性气体。


差压

绝压

表压

2 INH2OD

10 TORRA(真空)

2 INH2OG

1 PSID

100 TORRA(真空)

1 PSIG

5 PSID

15 PSIA

5 PSIG

15 PSID

30 PSIA

15 PSIG

30 PSID

100 PSIA

30 PSIG

100 PSID

500 PSIA

100 PSIG



500 PSIG

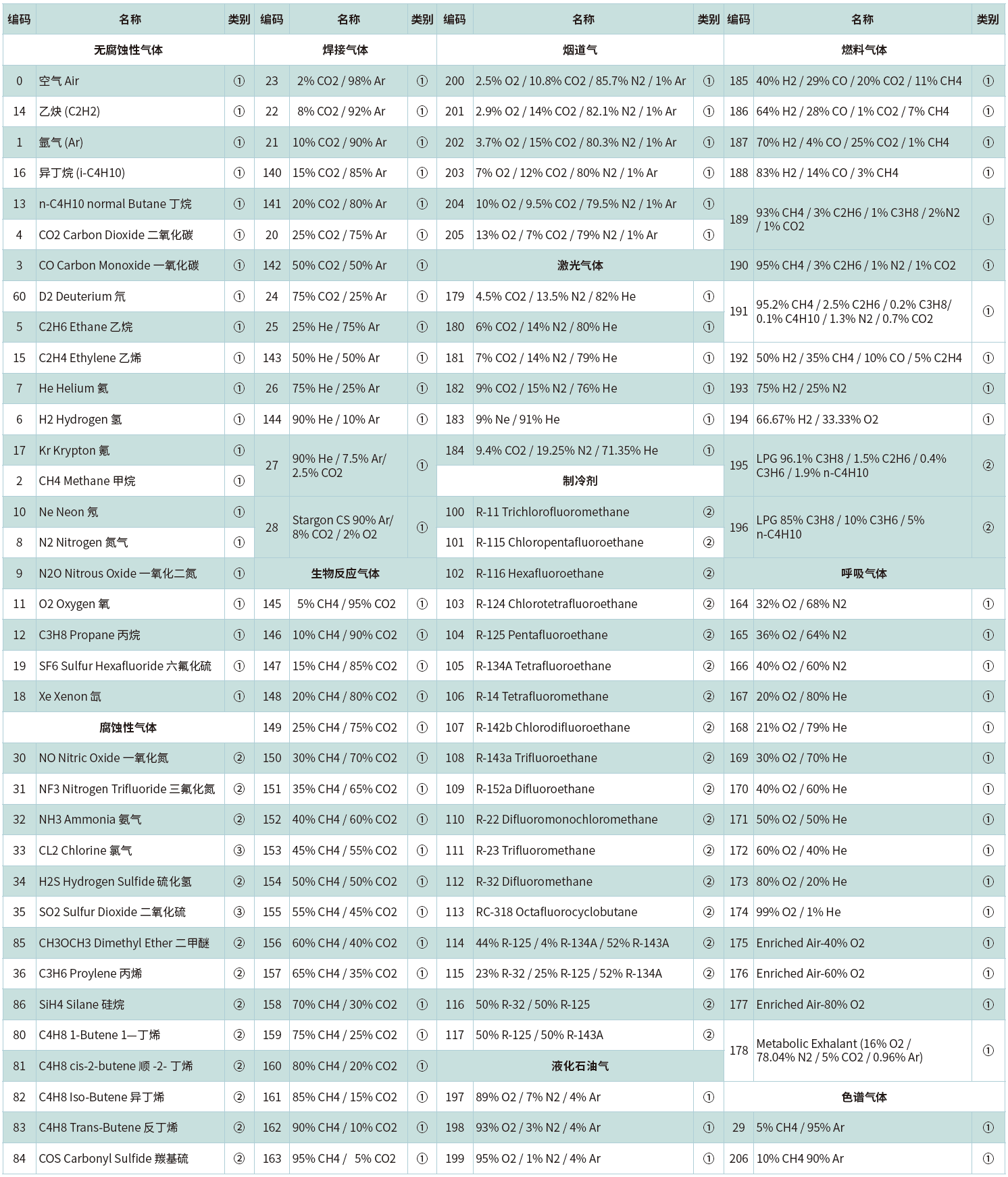

气体编码
