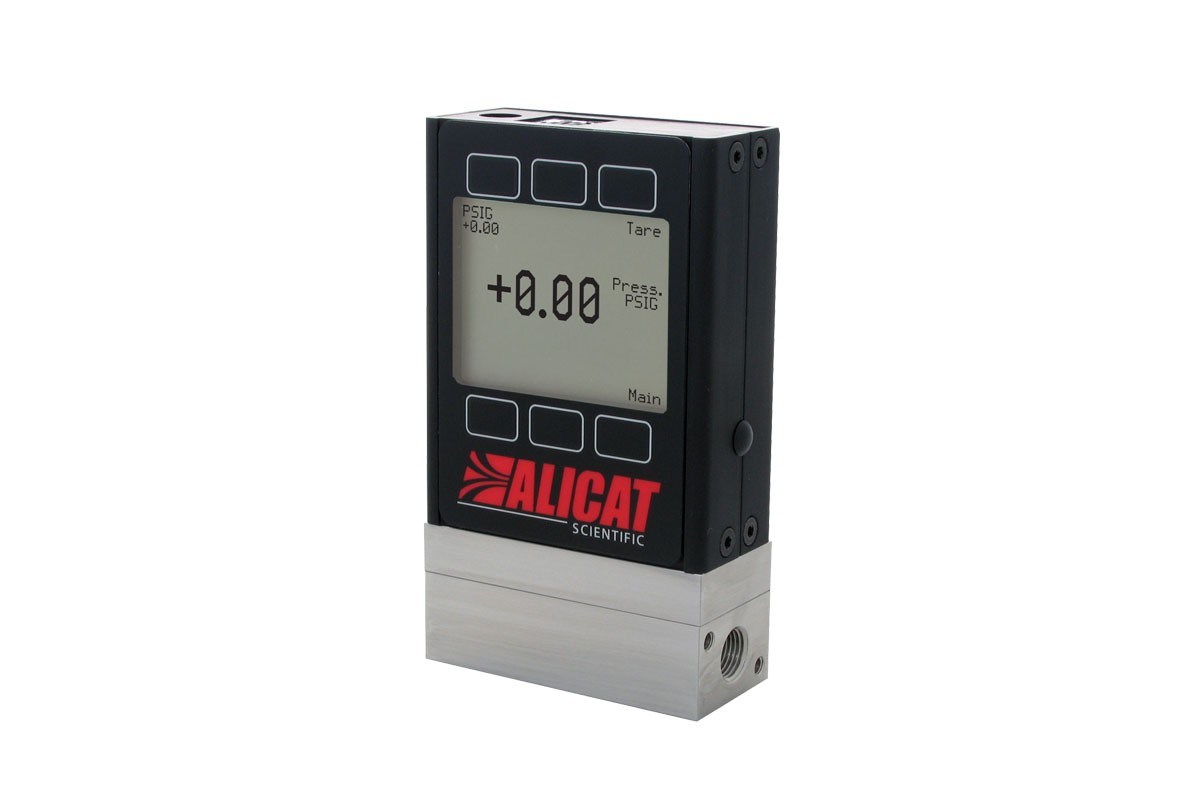

美国ALICAT 抗腐蚀型压力计 30S系列

测量范围广,实时数字化绝压、差压、表压监测

兼容某些腐蚀性气体,Alicat的30S系列压力计能准确快速地测量绝压或表压,以及工艺气体和液体的表压。

应用及案例


●  气体分析

●  过滤器通过特性

●  真空镀膜及过程控制


产品特色

●  快速、准确。30S系列压力传感器以NIST可溯源精度测量压力,且响应时间仅10ms。

●  使用简单。一旦您打开压力计,压力计便能显示您所选工艺设备中的实时压力读数。

●  连接。30S系列压力传感器默认采用数字与模拟两种通讯方式;订购时,可选择以太网/IP、EtherCAT、DeviceNet、Profibus或Modbus(RTU和TCP/IP)通讯,方便与您的数字工业或实验室网络整合。



性能指标


量程

绝压:15 - 3000 PSIA

表压:0.07 - 3000 PSIG

差压:0.07 - 500 PSID

满量程压力标准精度

± 0.25%满量程(量程<0.07 PSI,精度需咨询厂家)

满量程压力高精度选项

± 0.125%满量程(量程<0.07 PSI需咨询厂家)

重  复  性

± 0.08%满量程

零点漂移&满量程漂移

0.02%满量程/℃(从校准温度开始)

测量范围

0.5% ~ 100% 满量程

传感器极限压力

0.07 - 100psi:3 × 满量程

500 - 3000psi:1.5×满量程

显示响应时间

<10 ms

预热时间

< 1 s



操作条件


兼容介质

兼容所有非腐蚀性气体1

工作温度

-10 ~ 60 ℃

最大静态压力(仅限压差控制器)

≤100PSID:200 psig

500PSID:750 psig

安装敏感性

防护等级

IP40

接液材质

0.07 - 100psi:302、303、304不锈钢,FKM、陶瓷、玻璃、金、环氧树脂、硅橡胶、聚酰胺、硅

500 - 3000psi:302、303、304、316L不锈钢、FKM

注1、除所有非腐蚀性气体外,30S压力传感器还配置为使用以下腐蚀性气体:

             NH4、CL2、H2S、NO、NO2、NF3、C3H6、SO2。

           以下气体可根据要求提供:制冷剂气体100%(制冷剂气体需要定制密封,

           请来电咨询。) 如果您的申请需要其他气体或气体混合物,请来电咨询。

           如需与水或其他液体一起使用,请来电咨询。



通讯电源


带背光灯按键的单色LCD

或彩色TFT显示器

显示压力

数字输出信号

RS-232、RS-485、DeviceNet、EtherCAT、EtherNet/IP、Modbus RTU、Modbus TCP/IP、PROFIBUS

模拟输出信号选项

0 - 5 VDC、1 - 5 VDC、0 - 10 VDC、4 - 20 mA

模拟信号刷新频率

1000Hz

显示刷新频率

1000Hz

数字信号刷新频率

40Hz@19200BAUD

模拟信号精度

标准精度额外增加±0.1%满量程误差

电气接口

DB9M,可选DB15、6针锁定、8针圆形DIN、

8针M12等

供电电压

9-28 VDC (12-30 VDC用于4-20 mA或0-10VDC输出)

供电电流

40 mA(+40 mA,对于4-20 mA)



选项配件


(需另行订购)

●  过程端口接头和过滤器

●  电源

●  通讯线缆和转换线缆

●  BB3和BB9多点式集线盒

●  Flow Vision软件



包装清单


30S系列压力计(电源需另行订购)

NIST可溯源校准证书

艾里卡特操作说明书



尺寸详图





尺寸连接


机械尺寸    4.1" H ×2.4" W × 1.1" D

过程连接1    1/8" NPT内螺纹


注1、与Swagelok®管、Parker®、表面密封、快接接头和卡套转接头相兼容,也可根据要求连接VCR和SAE。



产品大图





量程列表


艾里卡特30S系列压力传感器适用于液体和腐蚀性气体。


绝压

表压

差压

30S-30 PSIA-D

30S -5 PSIG-D

30S-5 PSID-D

30S-100 PSIA-D

30S -15 PSIG-D

30S-30 PSID-D

30S-500 PSIA-D

30S -30 PSIG-D

30S-100 PSID-D

30S-1000 PSIA-D

30S -100 PSIG-D


30S-1500 PSIA-D

30S -500 PSIG-D


30S-2000 PSIA-D

30S -1000 PSIG-D


30S-3000 PSIA-D

30S -1500 PSIG-D



30S -2000 PSIG-D



30S -3000 PSIG-D
