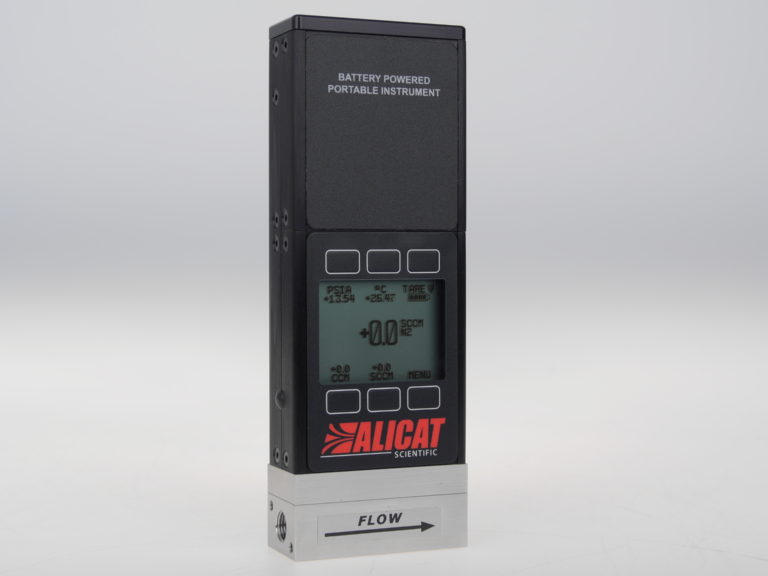

ALICAT 便携式高压气体质量流量计 62Q系列

量程10 SCCM - 3000 SLPM,优于1%的精度,测量范围广,优于10 ms响应时间,随时随地完成高压应用流量检定

这款多功能62Q系列便携式高压气体质量流量计可缩短检定或验证高压(160-320 psia)条件下运行流量所需时间,还能够瞬间提供多种气体的实时读数,从而缩短停机时间和过程中断时间。

应用及案例


●  环境监测-大气站运维

●  大学/研究所

●  泄漏检测

●  燃料电池

●  计量校准

●  过程工艺气体测量

产品特色

●  准确。流量校准具有NIST可溯源精度,可利用COMPOSER™气体编辑器自定义您自己的气体组成。

●  高效。只要您打开62Q系列便携式高压气体质量流量计,便能显示您所选工艺设备中的实时流量、压力和温度读数。

●  耐用。62Q系列便携式高压气体质量流量计专为方便携带而设计,而且能够抵抗坠落带来的影响。



精度升级


量程为10 SCCM - 3000 SLPM,

其中10 SCCM - 20 SLPM量程段,下述指标升级:

质量流量普通精度     ± 0.6%读数 或± 0.1%满量程(取最大值)

测量范围             0.1 ~ 100%满量程

重复性               ± 0.1%满量程



技术指标


介质要求    非腐蚀性、洁净、干燥的气体

介质种类    内置了98种气体,请参考气体兼容表

            一台设备内置所有气体,用户可现场选择

量    程    从0 - 10 SCCM 到 0 - 3000 SLPM(详情请咨询)

测量范围    0.5~100%满量程

最大显示流量    128%满量程

显 示 屏    带按键背光开关,标准为LCD显示屏,可选TFT彩色显示屏

显示方式    同时显示质量流量、体积流量、压力、温度

精    度    ± 2 % 满量程 精度升级见上段

累计流量精度  流量精度之外增加±0.5%读数额外误差

重复性  ± 0.2%满量程

质量流量零点漂移     ± 0.01%满量程/ ℃(从25℃开始)

                     ± 0.01%满量程/ Atm(从校准压力开始)

质量流量量程漂移     ± 0.01%读 数/ ℃(从25℃开始)

                     ± 0.1 %读 数/ Atm(从校准压力开始)

响应时间    优于10 ms(与流量相关)

预热时间    < 1 s

默认标况(STP)    25 ℃ & 1Atm(其它标况可调)

工作温度    -10 ~ 60 ℃(可选低温选项)

温度精度    ± 0.75℃

充电温度    0 ~ 45 ℃

工作湿度    0 ~ 95 %,无冷凝

最大工作压力    2MPa表压,进出口最大允许瞬时压差500 KPa

压力精度    ±0.5%读数(读数>1 Atm),或±0.07 PSIA(<1Atm)

满量程压损    参考详细压损表

数据刷新频率    数字信号40 Hz@19200波特率

屏幕刷新频率    10 Hz

数字输出信号   RS232

供电电压    5 VDC (Micro - USB - B)

电气接口    Micro-USB-B

泄漏率(外漏)    选择HLCP选项,泄漏率可低至1 x 10-6Atm cc/s He

续航时间    黑白屏 18小时,彩屏 5小时

材    质    302,303,304,316L不锈钢、FKM氟橡胶、陶瓷、硅橡胶、聚酰胺、环氧树脂、金、硅、玻璃。

过程连接    详情参考压损表

安装方式    对位置无要求

防护等级    IP40

认    证    ISO 9001、NIST溯源认证、CE、RoHS、REACH声明、CSA (可选)



选项配件


(需另行订购)

●  过程端口接头和过滤器

●  电源

●  通讯线缆和转换线缆

●  BB3和BB9多点式集线盒

●  Flow Vision软件



包装清单


●  62Q系列便携式高压气体质量流量计(已充满电)

●  微型USB充电线缆和AC壁装式适配接头

●  NIST可溯源校准证书

●  艾里卡特操作说明书

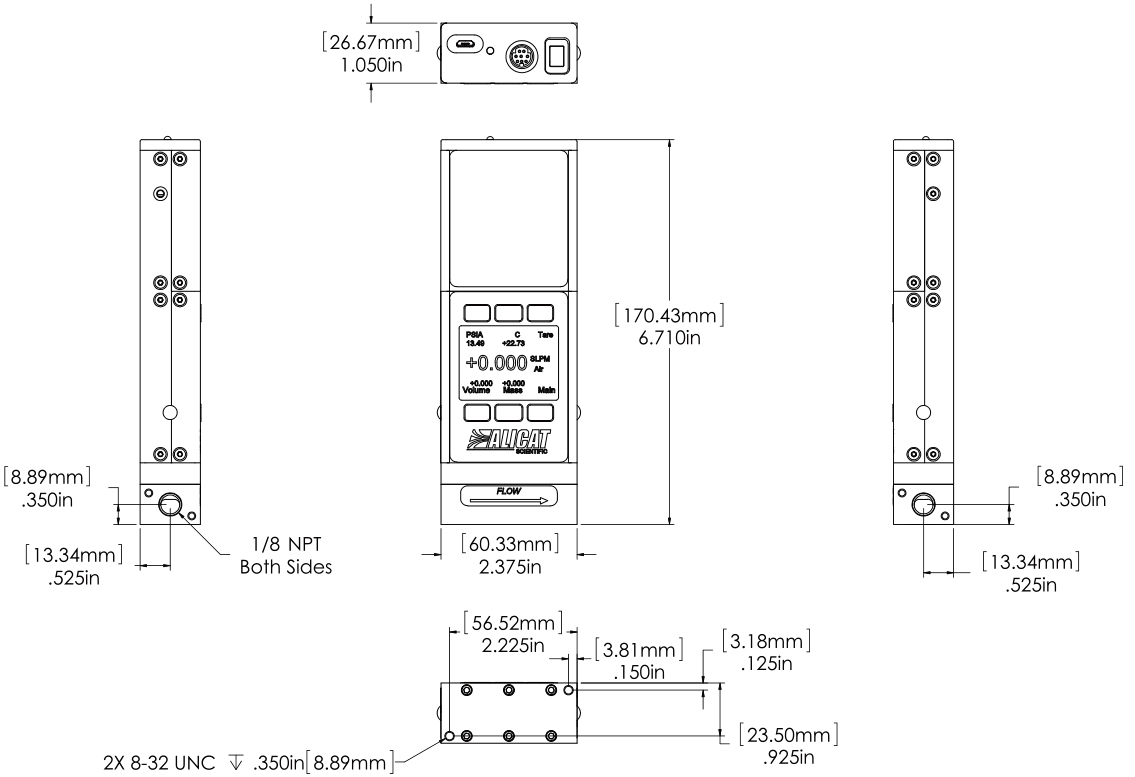

尺寸详图





尺寸压损


满量程质量流量计

满量程压损1(PSID)

排气到大气中

外观尺寸

连接接口2

10 SCCM - 50 SCCM

1.0

5.7''H ×2.4''W ×1.1''D

M-5 (10-32)内螺纹

(Buna-N表面密封至1/8''NPT内螺纹)

100 SCCM - 20 SLPM

1.0

1/8''NPT内螺纹

50 SLPM

2.0

6.0''H ×4.0''W ×1.6''D

1/4''NPT内螺纹

100 SLPM

2.5

250 SLPM

2.1

6.6''H ×4.0''W ×1.6''D

1/2''NPT内螺纹

500 SLPM

4.0

3/4''NPT内螺纹

2000 SLPM可选配1-1/4''NPT内螺纹

1000 SLPM

6.0

2000 SLPM

5.0

6.9''H ×5.2''W ×2.9''D

3000 SLPM

7.1

6.9''H ×5.2''W ×2.9''D

1-1/4''NPT内螺纹

1、见公制图纸;

2、与Beswick®,Swagelok®管,Parker®,表面密封,快接接头和卡套转接头相兼容,也可以按照用户需求与VCR,SAE接头相兼容。

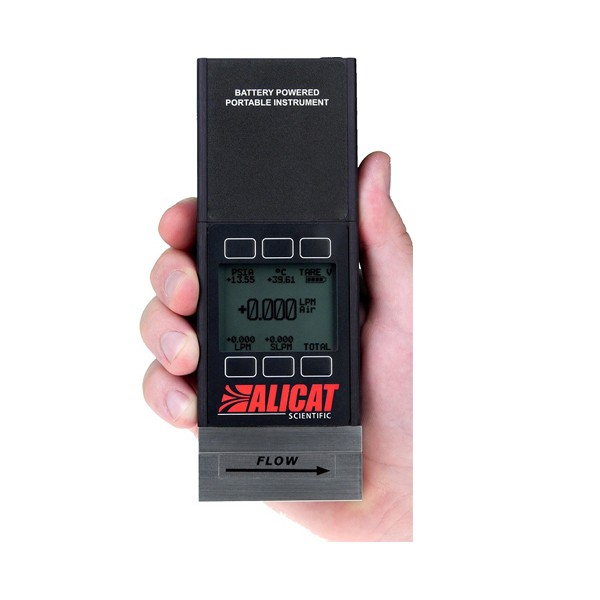

产品大图





型号列表


见“尺寸压损”。

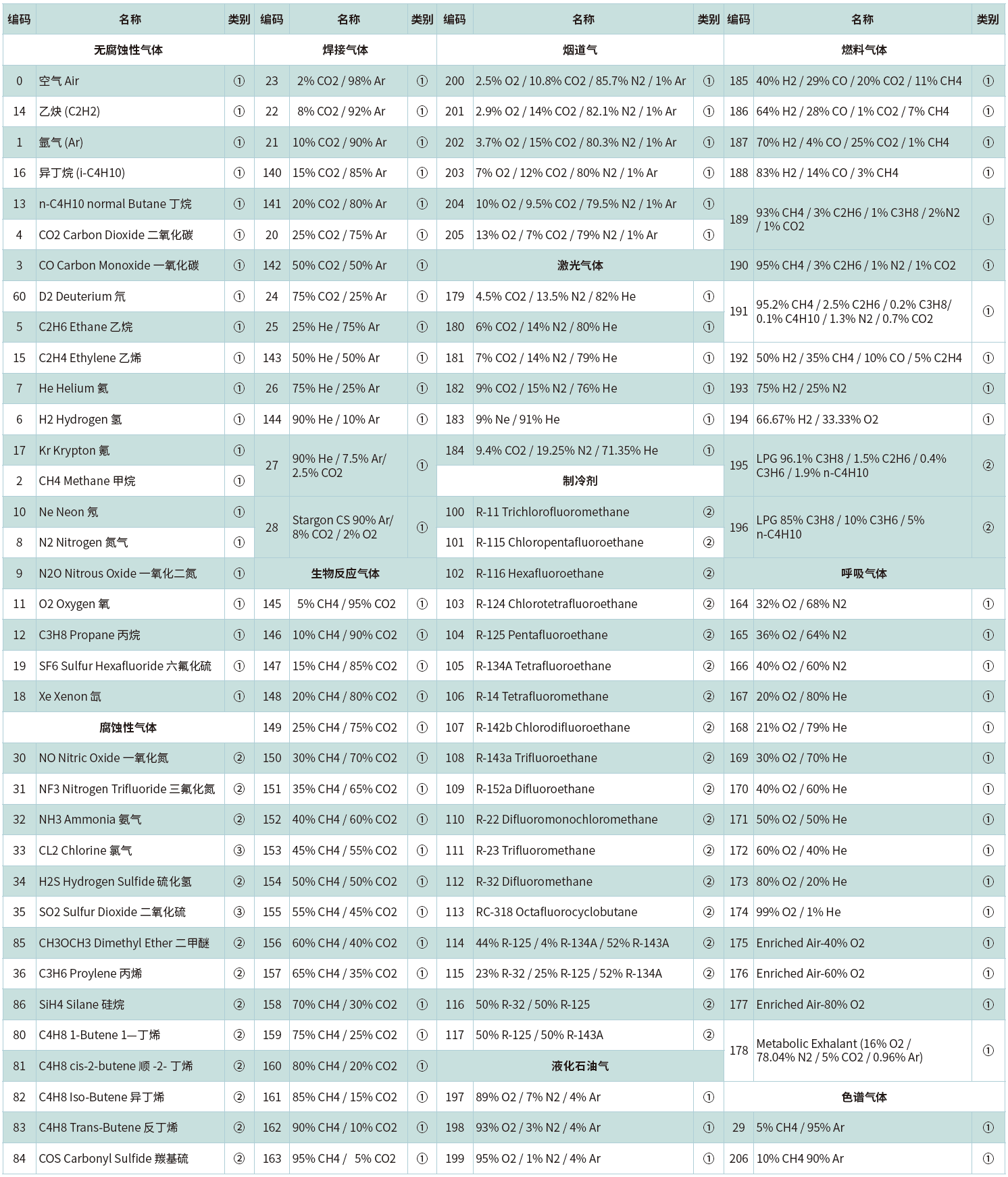

气体编码



* 混合气体编码为“800”,选项中须有具体混合气体比例说明。

* 对于液体流量计和控制器,液体指纯水,液体编码为“900”。

* ALICAT非抗腐蚀流量计/控制器产品,可支持①类气体。

* ALICAT抗腐蚀流量控制器产品,可支持①、②类气体。

* ALICAT抗腐蚀流量计产品,可支持①、②、③类气体。

* 未在表中列出的气体,也可能被测控,具体请咨询我们。
