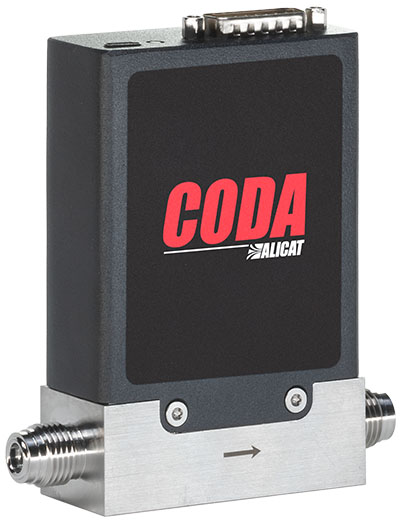

ALICAT 科里奥利质量流量控制器 CODA 81系列

满量程40 g / h - 100 kg / h,优于0.2%读数精度,优于800 ms控制响应时间

在进行质量流量测量和控制时,艾里卡特CODA 81系列科里奥利质量流量控制器可提供卓越的测量精度,响应快速,且对外部振动敏感性小。作为行业领先的艾里卡特设备具有出色的稳定性,测量范围从0.08 g/h 到 100 kg/h,即使在极低的流量条件下也能为您提供高精确度。
- 通用。甚至当您不知道流体的化学成分时,我们的CODA 科里奥利系列流量计依然使您能够获取准确的液体和气体的质量流量读数,是监测成分变化或未知流体的理想选择。
- 准确。测量液体和气体流量时,NIST可溯源精度能达到0.05%满量程。我们的科里奥利产品对外部冲击和振动也高度不敏感,确保了在环境干扰下的准确测量。
- 耐用。CODA能够涵盖您大多数的应用,包括耐腐蚀性流体、IP67防护等级和操作压力高达4000 PSIA,另外我们的CODA产品还能够提供全金属密封。

应用及案例

●  催化

催化剂研究–不受流体性质影响的精确测量

●  生物制药

生物反应器系统的精确计量–工艺添加剂的高效添加

●  燃料电池

燃料电池研究中的精确流体测量

●  食品生产

食品添加剂的准确计量

●  镀膜

CVD镀膜工艺–快速控制以获得可重复的结果




技术指标


传感器性能

满  量  程

40 g/h,100 g/h,300 g/h,1 kg/h,3 kg/h

10 kg/h,30 kg/h,100 kg/h( 更大量程请咨询 )

精       度

液体:± 0.2 %读数或± 0.05 %满量程( 取较大值)

气体:± 0.5 %读数或± 0.05 %满量程( 取较大值)

重  复  性

±0.05% 读数 或 ±0.025 %满量程(取较大值)

控制范围

2 - 100%满量程

密度测量范围1

100 ~ 2000 kg / m3

密度测量精度

± 5 kg / m3

粘度范围

0 - 200 cP

零点稳定性

± 0.05 %满量程(包含于质量流量精度之内)

温度敏感性2

质量流量零点漂移:± 0.01%满量程 / ℃(从校准温度)

质量流量满量程漂移:± 0.005 %读数 / ℃(从25℃)

阀门类型

常闭型

控制响应时间

40 g/h - 10 kg/h : <  500 ms(T98)

30 kg/h - 100 kg/h : <  800 ms(T98)

显示响应时间

40 g/h - 10 kg/h : < 100 ms(T98)

30 kg/h - 100 kg/h : < 200 ms(T98)

注1、密度读数和密度测量精度与质量流量读数和质量流量精度无关。

注2、40 g/h的质量流量计零点漂移:±0.025 %满量程/℃(从校准温度)。





机械性能

操作温度

环境:0 ~ 60 ℃;

介质:- 35 ~ 70 ℃

防护等级

IP 40(IP67可选)

接液材质

316L,FKM/FFKM(EPDM或PCTFE可选)

有关其他接液材质的选项,请联系我们



通讯/电源

模拟通讯

0 - 5 VDC、0 - 10 VDC、4 - 20 mA

数字通讯


RS232、RS485、Modbus RTU、EtherCat、EtherNET/IP等可选

电气接口

USB - C和DB - 15( 默认 )

可选:M12( IP67默认接口)、RJ45(EtherNet 默认接口)

功         耗

供电通过DB - 15或M - 12:

40 g/h - 10 kg/h :4W,9-30 VDC

30 kg/h - 100 kg/h :5W,9-30 VDC

数字信号频率

50 Hz @ 19200 波特率

模拟信号频率

50 Hz



选项配件



安装手册



机构认证

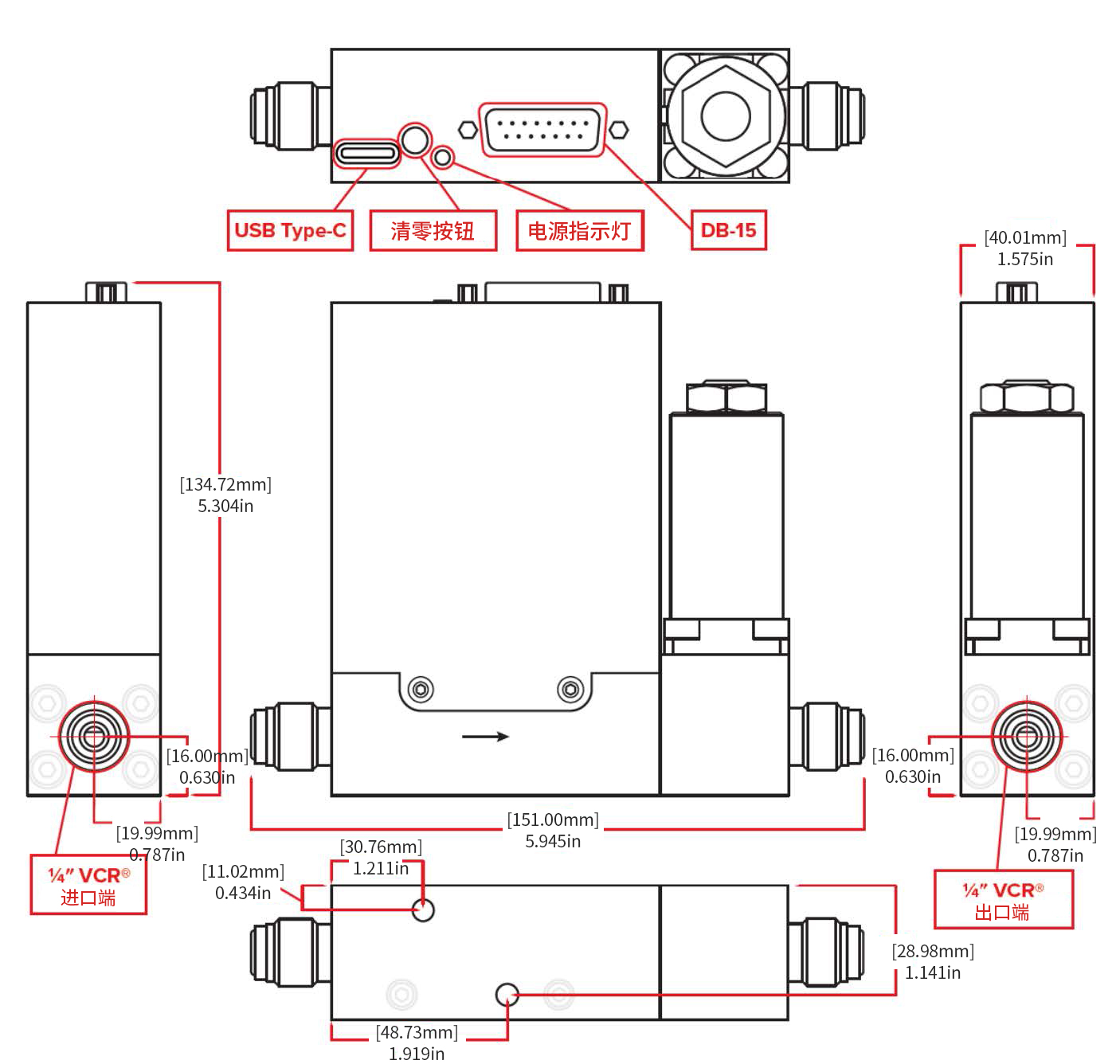

尺寸详图


量程

外观尺寸

重量

40 g/h - 10 kg/h

109.68 mm ×130.51 mm ×28.50 mm

(4.318 ''H ×5.138''W ×1.122''D )

约0.9kg

( 约2.0磅 )

30 kg/h - 100 kg/h

134.72 mm ×151.00 mm ×40.01 mm

(5.304 ''H ×5.945''W ×1.575''D )

约1.4kg

( 约3.0磅 )

Alicat_DOC-SPECS-CODA-KC--控制器.jpg  Alicat_DOC-SPECS-CODA-KC-2-控制器.jpg



压力量程


满量程

过程连接

推荐进气过滤器

压降(H2O)

耐压(PSIA)³

安装选项

40 g/h

1/4″ VCR®-外螺纹

2 μ

≥6 PSID

200

2× M5-0.8 × 10 mm

100 g/h – 1 kg/h

1/4″ VCR®-外螺纹

2 μ

≥15 PSID

1500

2× M5-0.8 × 10 mm

3 kg/h–10 kg/h

1/4″ VCR®-外螺纹

40 μ

≥15 PSID

1500

2× M5-0.8 × 10 mm

30 kg/h - 100 kg/h

1/4″ VCR®-外螺纹

120 μ

≥15 PSID

1500

2× M5-0.8 × 10 mm

注3、4000 PSIA耐压选项,量程 ≥100 g/h

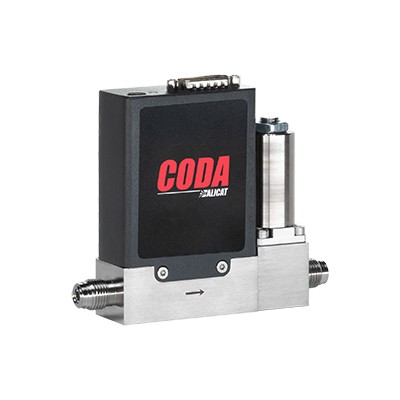

产品大图
