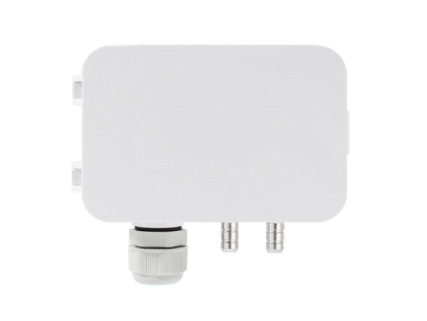

BESTACE 微差压变送器 769系列

量程从100Pa到10KPa,精度±1.0%FS.阻燃性外壳,不锈钢过程接口

BESTACE 769系列微差压变送器,可以检测正压、负压和差压,最小量程可低至100Pa,最大量程可达10KPa。其采用高精度MEMS传感器技术,并把压差转换为成比例信号输出。可以输出0~5/10VDC电压、4~20mA电流或者RS485数字信号,独特的不锈钢过程接口,确保产品的可靠耐用。
本产品在用于楼宇能源管理系统中,能够测量楼宇增压和空气流动控制所需要的精确压力和流量。同样适用于暖通空调(HVAC)、能源管理系统VAV及风扇控制、环境污染控制静态管路和洁净室压力、烟雾罩控制、烘箱增压及炉通风控制等领域。


产品应用


  • 暖通空调(HVAC)

  • 能源管理系统VAV及风扇控制

  • 环境污染控制静态管路和洁净室压力

  • 烟雾罩控制

  • 烘箱增压

  • 过滤器阻力

  • 孔板差压





产品特色

  • 采用高精度MEMS传感器,宽温度补偿、压力反应灵敏

  • 设置零点校准按钮,节省安装的时间,便于后期维护

  • 稳定性强,使用寿命长

  • 尺寸紧凑,便于安装

  • 多种量程范围、输出方式和单位可选




性能指标

介质  空气或者中性气体

量程  0-100Pa到0-1000Pa,±100Pa到±10000Pa

精度  ±1.0%FS

存储温度   -40-70℃

工作温度  -20-70℃

温度补偿   -10-60℃

过载压力   最大15倍的额定压力

过程接口  金属倒刺接口,φ6.2mm

输出信号  可选4-20mA(2线制)或0-5V/0-10V(3线制)或0-5V/RS485(4线制,RS-485标准接口,Modbus RTU协议)或0-10V/RS485(5线制)

长期稳定性  典型值:0.1%FS,最大值0.2%FS

功耗  ≤1.5W

响应时间   0.5s/1.0s/2s/4s

电源

4-20mA(10-30VDC)

0-5V/0-10V(16-30VDC)

RS485(12-30VDC)

0-10V/RS485(16-30VDC)

外壳材质   UL94-V0/PC + ABS工业塑料

认证  ROHS认证,欧盟CE认证

电磁兼容性  EN 61326-1

防护等级  IP54

重量  140 g





选项配件



安装手册





机构认证

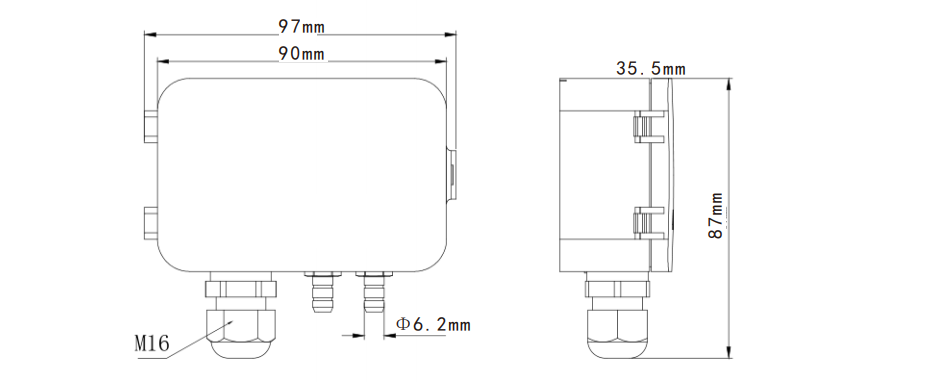

尺寸详图






产品大图






型号列表




视频演示




Apps




相似推荐






订货选型

选型示例    769-12-1

含义:769-量程代码-输出信号代码

输出信号

1:4-20mA

2:0-5VDC

3:0-10VDC

4:RS485

5:RS485、0-5VDC

6:RS485、0-10VDC


量程代码表

Pascal(单向)

Pascal(双向)

量程代码

说明

量程代码

说明

12

0-100Pa

22

50-0-50Pa

13

0-250Pa

23

100-0-100Pa

14

0-500Pa

24

250-0-250Pa

15

0-1000Pa

25

500-0-500Pa

16

0-2500Pa

26

1-0-1KPa

17

0-5000Pa

27

2.5-0-2.5KPa

18

0-10000Pa

28

5-0-5KPa



29

10-0-10KPa
