BESTACE 小型数显差压表DM-1000L系列

量程从60Pa到10KPa,±1.0% FS.体积小巧,开关和变送器功能可选,多种安装方式

BESTACE DM-1000L系列小型数显差压表,可以检测正压、负压和差压,最小量程可低至60Pa,最大量程可达10KPa。其采用高精度MEMS传感器技术,并把压差转换为成比例信号输出。可以输出0~10VDC电压、4~20mA电流或者RS485数字信号。体积小巧,嵌入开孔仅66mm,尤其是适合小型设备应用,适用于嵌入式、平面或盘面安装方式。
本产品广泛应用于空气或中性气体检测控制。适用于风扇和鼓风机的压力、过滤器阻力、炉体通风、孔板、医疗、药机、生物安全柜和洁净操作台等设备的差压监测。


产品应用


暖通空调

洁净工程

电子厂房

过滤器阻力

烤箱增压

炉膛风压控制




产品特色

  • 采用高精度MEMS传感器及数字化技术

  • 可测量风扇和鼓风机的压力、过滤器阻力、炉体通风、孔板、医疗、药机、生物安全和和洁净模作台等设备的差压

  • 精度高达±1.0%FS,量程最低为60Pa,直观的LCD数字显示

  • 按键支持功能:零点校准、5种单位切换、显示刷新时间设置、自动休眠时间设置、报警设置




性能指标

介质   非易燃/非腐蚀性气体,对潮气/粉尘/油污不敏感

量程  0-60Pa到0-10KPa

精度   ±1.0%FS (60Pa为±3.0%FS;125Pa为±2.0%FS)

工作温度   DM-1000L:-10-50℃,DM-1000P/DM-1000G/DM-1000T:-20-70℃

介质温度  0-60℃

温度补偿  0-50℃

工作压力  过载 10×FS,破坏压力15×FS

显示  5位LCD,带工程单位指示,带背光(DM-1000L除外)

模拟输出  0-10V & 4-20mA(3线制)

输出负载  ≤500Ω(电流型),≥2KΩ(电压型)

通讯输出  RS485/Modbus(9600-n-8-1)

继电器输出  2×SPST, 3A/30VDC, 3A/250VAC, 或1×蜂鸣器

电池型(DM-1000L):

电源  AA(5 号)电池 4 节,推荐LR6碱性电池

显示刷新时间  可设置 0.5/1/5/10s(默认1s)

自动休眠时间  可设置常开,或 1/5/10min (默认1min)

电池使用时间  显示刷新时间=1s/自动休眠=常开设置时≥2年,显示刷新时间>1s或设置自动休眠时间,使用时间更长。也和电池质量有关。

电源型(DM-1000P/DM-1000G/DM-1000T)

电源  16-28VDC/AC

长期稳定性  ±0.5%FS/年

温    漂  <0.05%FS/℃(零点),<0.08%FS/℃(满量程)

过程连接  锥形咀,内径5mm软管连接,侧/背面各一对

按    键  3个轻触按钮

防护等级  IP54

重    量  电池型275g(含电池),电源型235g

外    壳  阻燃ABS(UL94V-0)

配    件  一组螺丝及安装支架,可满足基本的表面或盘面安装。嵌入式安装需另外配件或用胶




选项配件





安装手册





机构认证

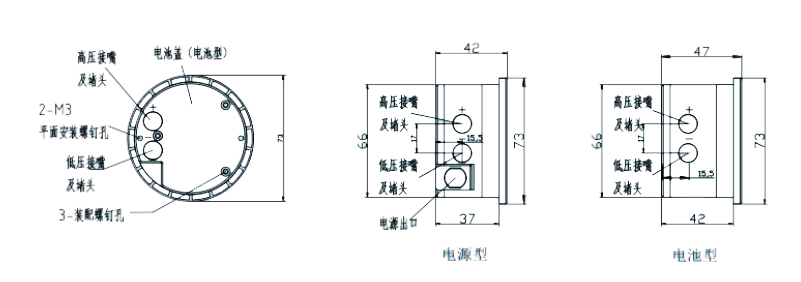

尺寸详图

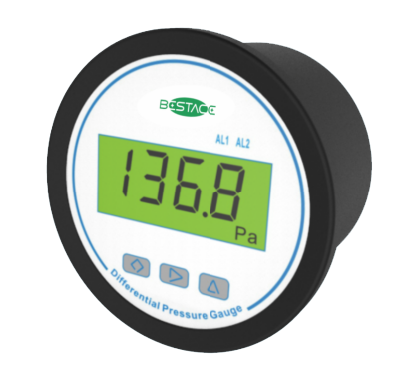

产品大图






型号列表




视频演示





Apps





相似推荐




订货选型

选型示例    DM-1000L-13

1) DM-1000L/DM-1000P选型表

含义:DM-1000L/P-量程代码

量程代码表

Pascal(单向)

Pascal(双向)

量程代码

说明

量程代码

说明

11

0-60Pa

21

30-0-30Pa

12

0-125Pa

22

62.5-0-62.5Pa

13

0-250Pa

23

125-0-125Pa

14

0-500Pa

24

250-0-250Pa

15

0-1KPa

25

0.5-0-0.5KPa

16

0-2.5KPa

26

1.25-0-1.25KPa

17

0-5KPa

27

2.5-0-2.5KPa

18

0-10KPa

28

5-0-5KPa

注:DM-1000L小型数显差压表(电池型)

DM-1000P小型数显差压表(电源型)

对于DM-1000L和DM-1000P系列,仅量程13,15,17,18可选。


1) DM-1000G选型表

选型示例    DM-1000G-13-1

含义:DM-1000G-量程代码-继电器代码

继电器或输出信号

1:2×SPST(单刀单掷)

2:1×Buzzer(蜂鸣器)

量程代码表

Pascal(单向)

Pascal(双向)

量程代码

说明

量程代码

说明

11

0-60Pa

21

30-0-30Pa

12

0-125Pa

22

62.5-0-62.5Pa

13

0-250Pa

23

125-0-125Pa

14

0-500Pa

24

250-0-250Pa

15

0-1KPa

25

0.5-0-0.5KPa

16

0-2.5KPa

26

1.25-0-1.25KPa

17

0-5KPa

27

2.5-0-2.5KPa

18

0-10KPa

28

5-0-5KPa



2) DM-1000T选型表

选型示例    DM-1000T-13-1-1

含义:DM-1000T-量程代码-继电器代码-输出信号代码

继电器                   输出信号

0:无                     0:0-10V&4-20mA

1:2×SPST(单刀单掷)          1:RS485/Modbus

2:1×Buzzer(蜂鸣器)

量程代码表

Pascal(单向)

Pascal(双向)

量程代码

说明

量程代码

说明

11

0-60Pa

21

30-0-30Pa

12

0-125Pa

22

62.5-0-62.5Pa

13

0-250Pa

23

125-0-125Pa

14

0-500Pa

24

250-0-250Pa

15

0-1KPa

25

0.5-0-0.5KPa

16

0-2.5KPa

26

1.25-0-1.25KPa

17

0-5KPa

27

2.5-0-2.5KPa

18

0-10KPa

28

5-0-5KPa

注:对于DM-1000T系列,仅量程11,12,13,14,15,16可选。
