BESTACE 高温防爆风速(风量)变送器 V621系列

风速量程从10m/s到100m/s,精度±3%FS。可以测量400℃下的风速(风量)。

BESTACE V621系列高温隔爆型风速(风量)变送器,其传感器主机配上标准S型风速管可以检测风管的风速和风量,最小量程可低至10m/s,最大量程可达100m/s。其采用进口压力芯片,当风压变化时,扩散硅芯体电阻值发生变化并且产生一个与风压成正比的线性化输出信号。
本产品是一款隔爆型风速(风量)变送器,性价比高。接液材质采用316L不锈钢,耐腐蚀,宽温度补偿和线性信号修正功能,具有温漂小,性能稳定,质量可靠,防护等级高等优势,广泛应用于危险场所的工作过程控制、管道风量测量、燃气管道流量测量等领域。


产品应用


管道风量测量

除尘管道风速测量

煤矿通风风速测量

高温蒸汽管道流量测量

燃气管道流量测量





产品特色

防爆认证产品,有国内正规防爆认证,质量可靠

固态结构,无可动部件,高可靠性,使用寿命长

稳定性好,满度、零位长期稳定性可达1%FS/年

从风压到蒸汽都可以进行高精度的测量,不受被测介质质量大小的影响

具有反向保护、限流保护电路,在安装时正负极接反不会损坏变送器,异常时变送器会自动限流在35mA以内

安装方便、结构简单、经济耐用

可选RS485(Modbus-RTU)输出




主机性能指标

测量范围   0-10m/s,0-20m/s,  0-30m/s,  0-40m/s,  0-70m/s,  0-100m/s

精度   ±3%FS

最大过载   标准量程的5倍

输出形式   风速(风量)

工作温度   分体型可到-40~400℃

补偿温度   0~70℃

环境相对湿度    0~95%RH

显示分辨率   0.01

输出信号   4-20mA/继电器上下限/RS485/Modbus-RTU

承受压力   不超过20Kpa,如超过,需定制

电源电压   24VDC

负载电阻   ≤500Ω

长期稳定性   ±1.0%FS/年

防护等级    IP65

电气连接   内置接线端子排

显示方式   4位LCD数字显示

零点和满量程设置   按键清零和设置

外壳材料   铸铝外壳,PC面板

防爆等级   气体EXdIICT6Gb 粉尘ExtcIIICT85℃(欧洲标准)Ex tD A21 IP65 T80℃(国标GB12476)





风速管性能指标

风速管测量介质:与 304 或 316L 不锈钢相兼容的气体或液体

风速管主要用途:测量管道内的全压、静压、动压(即压差)、还可计算流速及流量

风速管仪表连接:与传感器主机相连,转换成风速

风速管使用温度:≤600℃

执行标准:国标JJG518-98

风速管使用湿度:≤45%RH

测量流速范围:空气流速≤60m/s;水流速≤25m/s

风速管标准系数:L型风速管在 0.99~1.01 之间;S 型风速管在 0.81~0.86 之间

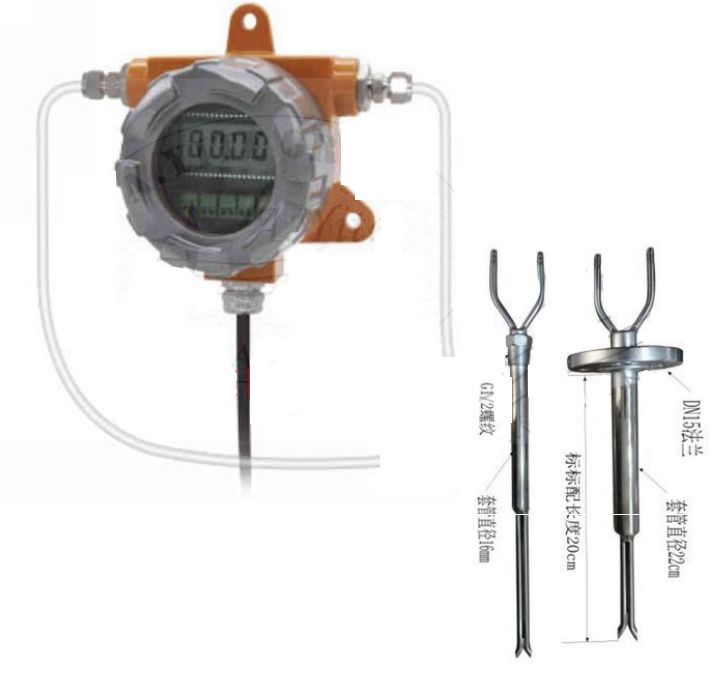

风速管结构:S 型风速管用二支同径管焊接而成,面对气流为全压端,背对气流为静压端,并在接头处标有系数号及静压接头标记号, 使用时不能接错。侧面指向杆与测头方向一致,使用时可确定方向,保证测头对准来流方向。

产品名称

材质

执行标准

规格

备注



















S型标准风速管



















304 SS



















国标JJG518-98

Φ4×300mm


Φ4×500mm


Φ6×300mm


Φ6×500mm


Φ6×800mm


Φ8×500mm


Φ8×800mm


Φ8×1.0m


Φ8×1.2m


Φ8×1.5m


Φ10×1.0m


Φ10×1.2m


Φ10×1.5m


Φ10×2.0m


Φ12×2.0m


Φ12×2.5m

法兰连接

Φ12×3.0m

法兰连接

Φ12×3.5m

法兰连接

注:可根据客户要求定制各种规格的风速管、静压管




选项配件




安装手册





机构认证

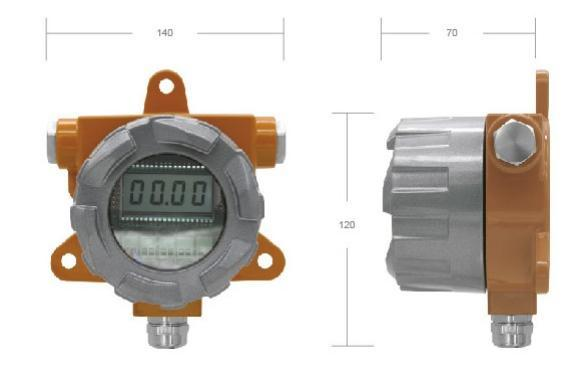

主机尺寸详图

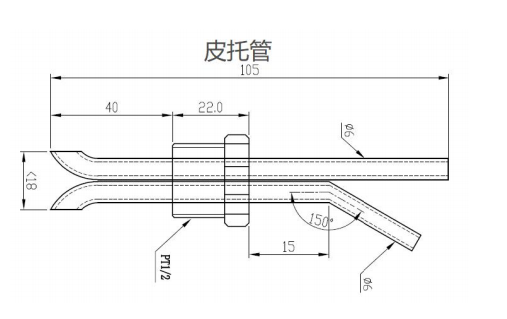

风速管(皮托管)尺寸详图









产品大图





型号列表






视频演示





Apps





相似推荐





 订货选型

选型示例    V621-4-1

含义:V621-量程代码-继电器或输出信号代码

继电器或输出信号

1:继电器上下限

2:4-20mA

3:4-2线制低功耗4-20mA输出(适用于无法供电情况)

4:RS485/Modbus RTU

5:定制其他信号输出方式

量程代码表

Meters per second(米/秒)

量程代码

说明

1

0-10m/s

2

0-20m/s

3

0-30m/s

4

0-40m/s

5

0-70m/s

6

0-100m/s

 注:计算风量(空气流量),需提供管径大小。
