ALICAT 气体质量流量计 02系列

满量程100 SCCM - 100 SLPM,优于1.5%RD精度,优于100 ms响应时间,体积小巧精致,适合系统集成

美国ALICAT 02系列质量流量计,采用了MEMS热式原理,保证流量测量的稳定性和精确度,测量范围高达0.1 -100%满量程,可以满足更多的客户流量测量应用场合。

02系列采用了铝材质主体,FKM密封,可以满足绝大多数兼容需求。使用上,配备了MODBUS RTU via RS-485/RS-232和4-20mA/0-5 Vdc,通过JST GH 6针工业插头可轻松实现数字、模拟信号的测量传输。维护上唯一影响设备寿命与精度的是被测气体的品质,该系列设计用于测控洁净、干燥、无腐蚀性的气体。仪器无需定期清洁。如有必要,用柔软的干抹布擦拭设备外部即可。

应用及案例

● 医疗设备配套

● 环境分析仪器配套

● 光谱色谱分析仪器配套

● 其它气体流量测量行业


产品特色

● 价格低廉,性能卓越

● 超小的体积,轻松置于掌心,适合系统集成

● 压损极低,最小满量程压损仅为 20Pa

●测量范围0.1 ~ 100%满量程,一台设备适用于多个应用

●状态指示灯(LED),可指示电源,串口通讯,错误

●配置累计功能,可用于定量监测。



技术指标


介质要求    洁净、干燥、无腐蚀性气体

介质种类   可兼容Air,N2,O2,CH4,Ar,CO2,N2O,He,H2

满量程:    标准0 - 100 SCCM至0-100SLPM,可10%-125%量程标定。

测量范围    0.1 ~ 100%满量程 (1000:1)

精    度 :

Air/N2/O2/CH4:±1.5%读数或者±0.2%满量程,取大值;

He/H2:±1.8%满量程;

Ar:±1.5%读数或者±0.5%满量程,取大值;

CO2/N2O:100SCCM-2SLPM---±1.5%读数或者±0.5%满量程,取大值;

                 5-20SLPM---±2.0%读数或者±1.0%满量程,取大值;

                 50-100SLPM----±3.0%读数或者±2.0%满量程,取大值;

重 复 性:    ±0.25 %读数或者±0.05%满量程,取大值

温度敏感性(质量流量零点和满量程漂移):± 0.05 % 读数/ ℃(从校准温度开始)

温度精度:±1.5℃

累计流量精度:标准精度额外增加±0.6%读数

显示响应时间:    优于6ms,与量程相关

预热时间    1分钟(5分钟最佳)

标准状况(STP):0℃,20℃,25℃,70℉ & 1Atm,用户可定制

操作温度:    0 ~ 50℃(介质和环境)

工作湿度    0- 95 %,无冷凝

操作压力   0-145PSIG

耐压:  175PSIG

数字信号: Modbus ASCII和RTU 基于 RS485或RS232

数字信号刷新频率:最快176Hz,与波特率和系统相关

模拟信号: 0 - 5 Vdc或4 - 20 mA

模拟信号刷新频率:  400Hz

模拟信号精度:标准精度额外增加±0.125%满量程

电气接口:6针 JST GH

供电需求: 12-24 Vdc,12mA

材    质 :

主体材质:硬质阳极氧化铝

阀门材质:黄铜,300系列不锈钢,NBR(丁晴橡胶),FR4树脂

密封材质:FKM

传 感 器:SiO2/SiNx/Si, Ablebond 84-3J,PBT UL 94V-0,锡,紫铜


过程连接    NPT或SAE内螺纹

安装固定孔:2×M3×0.5螺纹,深度6mm

安装方向:   平行方向校准

防护等级    IP40

状态指示灯(LED):电源,串口通讯,错误




尺寸详图




尺寸压缩


设备满量程

介质Ari,设备出口对大气,满量程压损(mbar)

机械尺寸

(inch)

过程连接尺寸

100 SCCM

0.2

1.55''H ×2.7''W ×0.88''D

1/8''NPT内螺纹或SAE4

200 SCCM

0.5

500 SCCM

1.5

1 SLPM

3

2SLPM

10

5SLPM

14

1.83''H ×3.31''W ×1.0''D

3/8''NPT内螺纹或SAE6

10SLPM

35

20SLPM

85

50SLPM

12

1.91''H ×3.75''W ×1.38''D

3/8''NPT内螺纹或SAE6

100SLPM

30

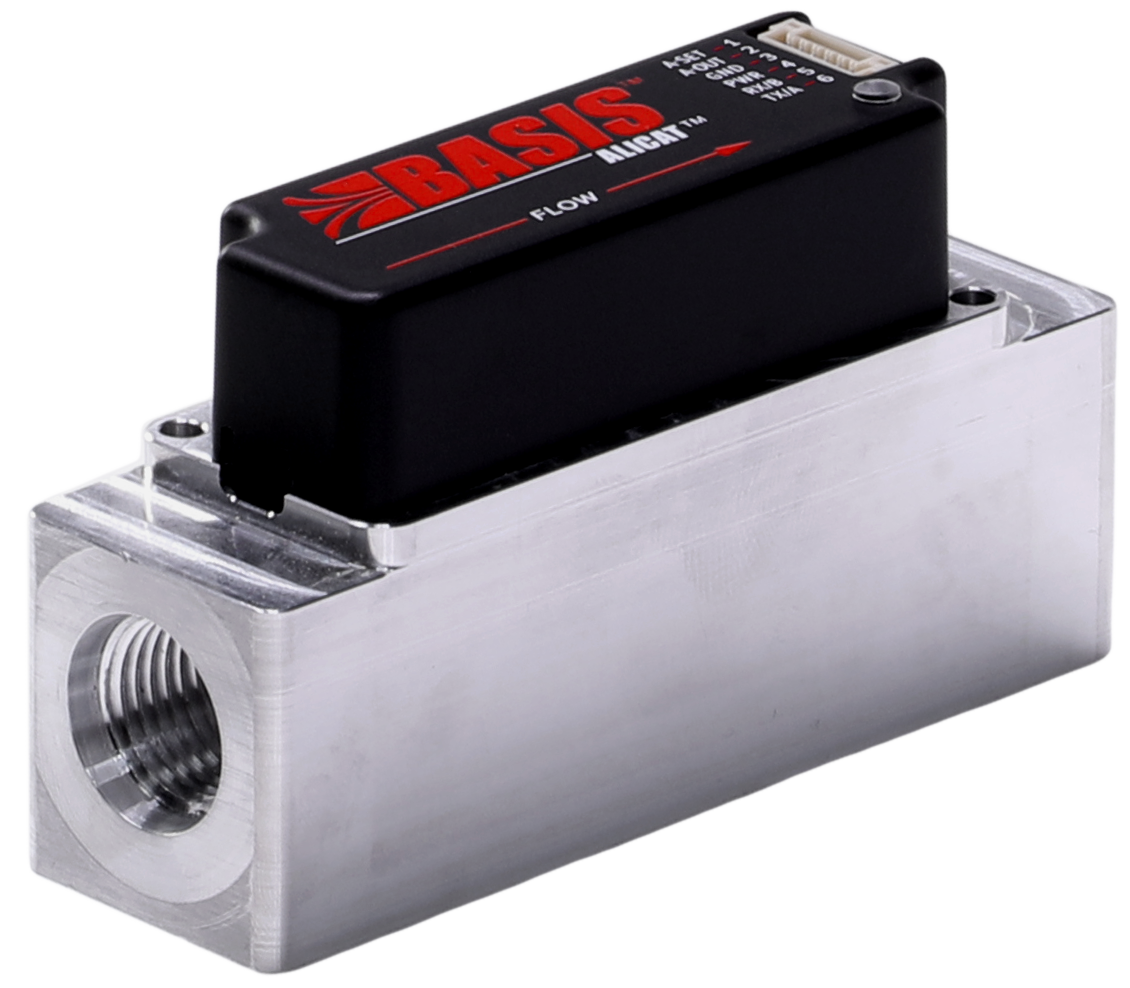

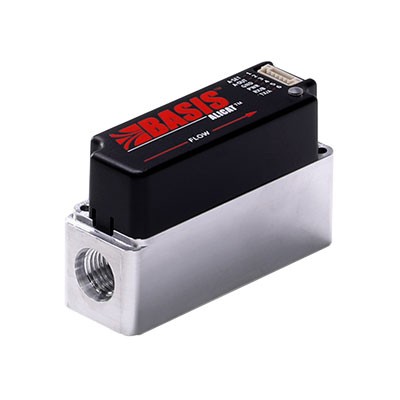

产品大图
