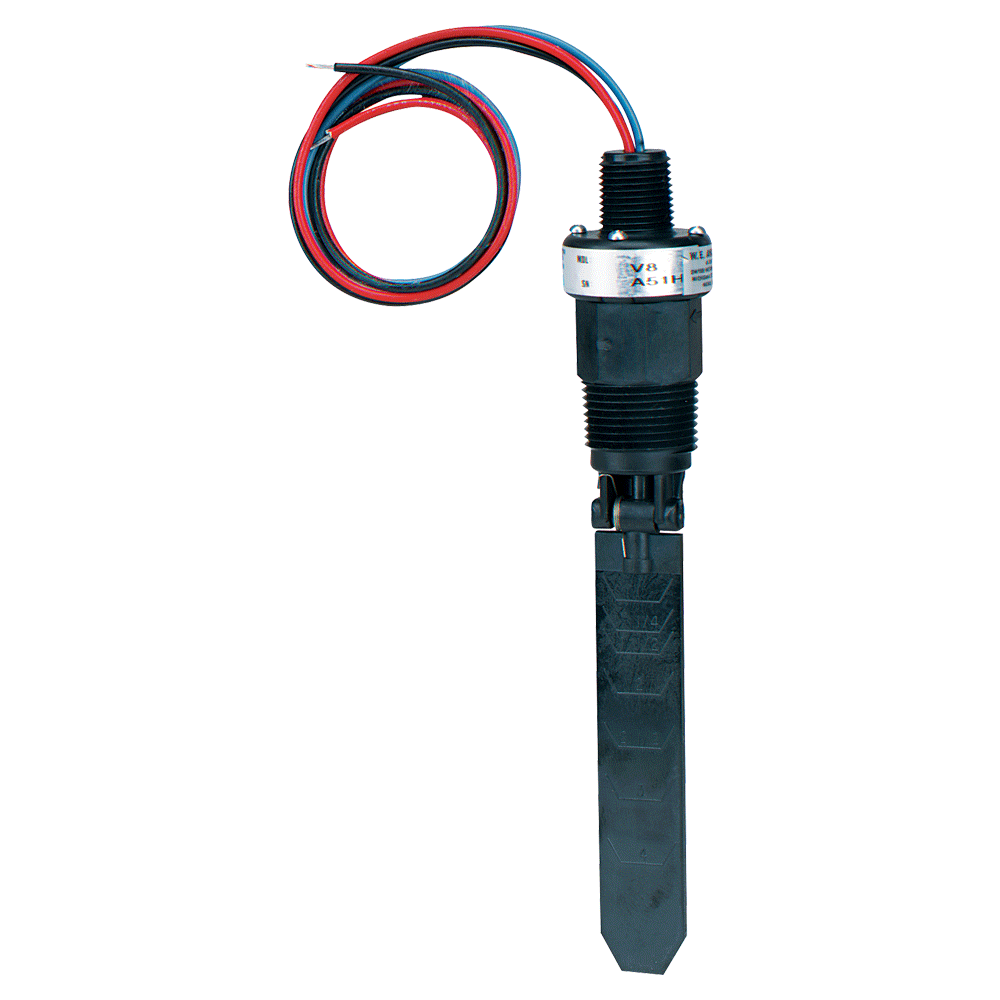

Dwyer 叶片式流量开关 V8系列

现场可调 - 1~6英寸管道,防泄漏阀体,耐化学腐蚀

V8型流量开关保护设备免受由于冷却液或润滑液不足带来的损害,并且在其流量过高时发出警报并加以控制。SPDT快动开关可控制电子设备和保警以便增大或减小液体的流速。一个外开关体和叶片都是由防化学聚苯撑硫制造,可调的叶片有适合于1-6英寸管道的各级型号。大致流量请参看图表。
简单、可靠的设计使用一种外部磁性连动装置激活了在防渗漏壳体内受到保护的开关。

气体或液体流量开关;聚亚苯基硫化物叶片,管径1~6″,现场可调节;防漏主体,超强抗化学腐蚀性;可选防雨外壳;低价位

应用及案例


• 化学处理                   • 空调

• 制冷                          • 加热系统

• 冷却线                       • 机械

• 液体传输系统            • 水处理

• 食品加工                   • 机床


产品特色


• UL根据UL标准508认可为工业电机控制器,适合安装在受保护的环境中

• 磁驱动开关设计具有优越的性能,可自由摆动的叶片吸引开关体内的磁铁,驱动无波纹管、弹簧或密封件的快速开关

• 防漏阀体和叶片由坚韧耐用的聚苯硫醚组成,具有优异的耐化学性

• 一个全尺寸可修剪的叶片具有模压入式刻度



技术指标


介       质    兼容的气体或液体

外壳材质    叶片和阀体:聚苯硫醚(PPS);

                   销和弹簧:316 SS或Inconel®;

                   磁铁:陶瓷8

温度范围    100 ℃(212 °F)

压力范围    10.34 bar(150 psig)

外壳等级    普通型,WP/WP2选项是防风雨的

开关类型    SPDT开关;MV选项:SPDT黄金触点快速开关

额定电压    5 A @ 125/250 VAC, 5 A电阻,3 A电感@ 30 VDC;

                   MV选项:1 A @ 125 VAC,1 A电阻,0.5 A电感@ 30 VDC

电气连接    18 AWG 18"(460 mm)长

导管连接    1/2"NPT外螺纹,WP和WP2上为1/2" NPT内螺纹

过程连接    1" NPT外螺纹

安装定向    执行/取消执行的流量是基于水平管道和公称值;

                  该设备不能用于垂直向下流动

设定点调整    叶片可调整

重       量    0.13 kg(4.5 oz)

认       证    CE,cURus



选项配件


用于干电路的镀金触点。额定1A @ 125 VAC1A电阻,0.5A电感,30 VDC。为命令添加后缀-MV。例子:V8-MV

Inconel®合金选项。Inconel®合金取代了标准的316不锈钢浸润部件。润湿部件是Inconel®合金,陶瓷8和聚苯硫醚。要订购,请添加后缀-INC。如:V8-INC。

防水外壳(UL认证)可选外壳为电线提供防水保护。依次添加后缀-WP(苯polioxide)或-WP2 (aluminum)。例如:V8-WPV8-WP2



安装手册


Instruction Manual.pdf



产品大图




型号列表


型号表

型号

描述

V8

流量开关


冷水流速,大致动作值/无动作值;GPM(LPM)

管子尺寸

动作值/无动作值

1"

10.8/9.1(40.9/34.6)

1-1/4"

9.8/8.3 (37.2/31.4)

1-1/2"

8.6/6.8(32.4/25.7)

2"

10.9/8.8(41.2/33.4)

3"

12.9/8.9(48.8/33.5)

4"

21.1/13.8(79.7/52.2)

6"

45/33(170.2/124.7)


空气流速,大致动作值/无动作值;SCFMLPM

管子尺寸

动作值/无动作值

1"

39/32.61105/923

1-1/4"

37.5/32.2 1062/912

1-1/2"

33.4/26.7 945/757

2"

43/36.81218/1042

3"

52.7/38.91493/1100

4"

87.6/63.62482/1802

6"

168.6/137.44775/3890



订货选型


选项

订购时添加后缀:

描述

-MV

干电路用镀金触点;额定1A @ 125 VAC;1A电阻,0.5A电感,30 VDC

例如:V8-MV

-INC

Inconel®合金取代了标准的316不锈钢接湿部件;接湿部件是Inconel®合金,陶瓷8和聚苯硫醚

例如:V8-INC

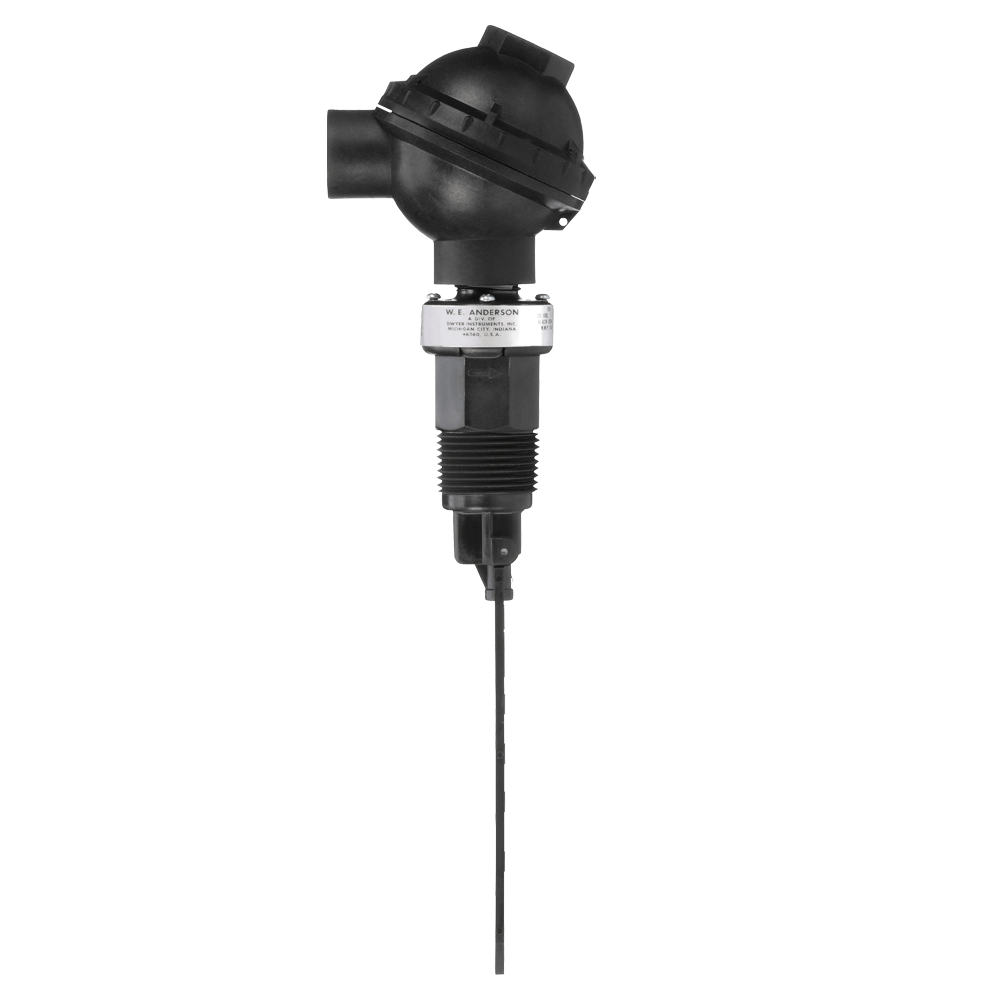

-WP

防风雨的外壳;可选的外壳是苯polioxide,并为电线提供全天候保护;非UL认证

例如:V8-WP

0

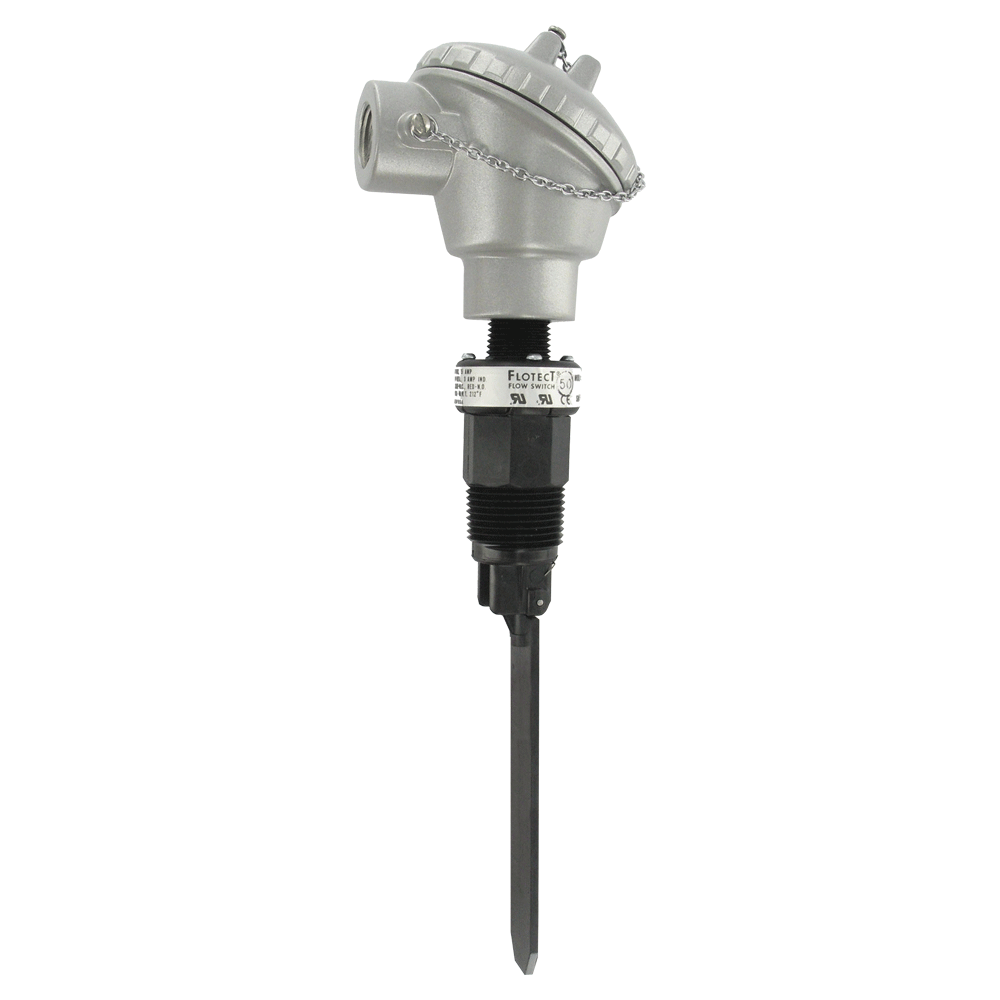

可选外壳是铝制的,并为电线提供防风雨保护;非UL认证

例如:V8-WP2
