Dwyer 差压表 2000系列

指示正压、负压或差压,精度在1%以内

2000系列 Magnehelic®微差压表有81种量程范围可供选择,精度为2%。采用了无磨损的机芯,结构简单可靠,可快速灵敏地指示气体的微小正压,负压或差压,它还具备防震和过压保护的功能。Magnehelic?微差压表的价格经济合理,使用方便,避免了测量中的液体差压计的液体蒸发,结冻和必须水平矫正等问题。
2000系列 Magnehelic®微差压表被广泛应用于监测风机出口静压,过滤器阻力,测量风速,通风状态,测量孔板两边的差压,还用于吹泡液位测量系统监测液位,监测气体,空气的混合控制比例,在医疗设备和装置中监测血压,和呼吸压力等。

注:可以用于氢气,但在订购时须选用Buna-N丁氰橡胶隔膜,工作压力在35psi。

应用及案例


•  过滤器状态监测

•  配合Dwyer皮托管监测风速

•  鼓风机真空监测

•  风机压力指示

•  风管、室内或建筑内压力

•  洁净室正压指示


产品特色


•  镶框可用于嵌入式盘面安装。

•  透明表盘强度高,抗破损。在读取指针和刻度时无变形。

•  精密的石版印制刻度能够精准的读数。

•  末端为红色的指针非常醒目,它采用热处理过的铝管制造,固定螺旋轴上。

•  指针档块采用模制橡胶以避免在指针过量程时损坏。

•  横臂式配件将螺旋轴、螺旋轴承和指针轴装配在一起。

•  宝石轴承采取了防震安装;可使螺旋轴无摩擦运动。使用高粘度的硅油进行运动阻尼。

•  零点调整螺钉不需要移除表盘就可以调整零点。采用O型环,密封性能好。

•  螺旋轴是由高磁导率的合金精密制成。配合宝石轴承,运动自如,用于转动指针来指示刻度。

•  钐钴永磁块安装在量程弹簧的另外一端,用磁力来转动螺旋轴。

•  量程校准簧片是弹簧钢片。微小的行程使得仪表重复性能好,寿命长。与受压膈膜联动,调整它的有效长度来校准量程。

•  硅胶隔膜与O型环整体模压在一起,安装在前板和后板之间。它被紧密固定密封。膈膜的位移受到限制以保护可能过压造成的损坏。

•  精密制造的铸铝外壳能承受168小时喷盐腐蚀试验。暗灰色烤漆表面。所有的外壳都采用标准的尺寸,可表面安装和嵌入式安装。

•  过压喷堵采用硅胶制作,过压额定值为15psig。大约 25 psig时会喷出。

•  O型密封环用于表盖和外壳之间,确保压力被密封在内。



技术指标


介       质    空气和不易燃,兼容的气体。(可选择天然气)

量       程    从0-60Pa到0-200kPa/从30-0-30Pa到3.75-0-3.75KPa,81种;

材       质    请向厂方咨询

外       壳    铸铝外壳,有机玻璃斜面面板。深灰色涂层,可耐168 小时喷盐测试。

精       度    满刻度的±2%(-0,-100pa,-125pa,10MM 为±3%,-00,-60pa,-6MM 为±4%),70°F (21.1°C)。

压力范围    -20inHg. 至15 Psig.  (-0.677 Bar 至1.034 Bar);MP 选择:35 Psig (2.41 Bar),HP 选择:80 Psig (5.52 Bar).

过压保护    对于标准型号,在大约25psig(1.72kPa)时,泄压塞打开。

温度范围    20 至140°F.* (-6.67 至60°C)。

尺       寸    表盘直径为4" (101.6 Mm) 。

安装定位    膜片用于垂直方向,其他位置方位请向厂方咨询。

连  接  件    相同的1/8" NPT 的高压和低压接头-一对在侧面,一对在背面。

重       量    1 Lb 2 Oz (510 G), MP & HP 2 Lb 2 Oz (963 G).

标准附件    两个1/8" NPT 堵头

                  两个1/8"  连接橡胶管的配件

                  三个嵌入式安装用的配件以及螺钉(在中压和高压的仪表附件中,环状固定器代替三个配件)


选项配件

即将更新

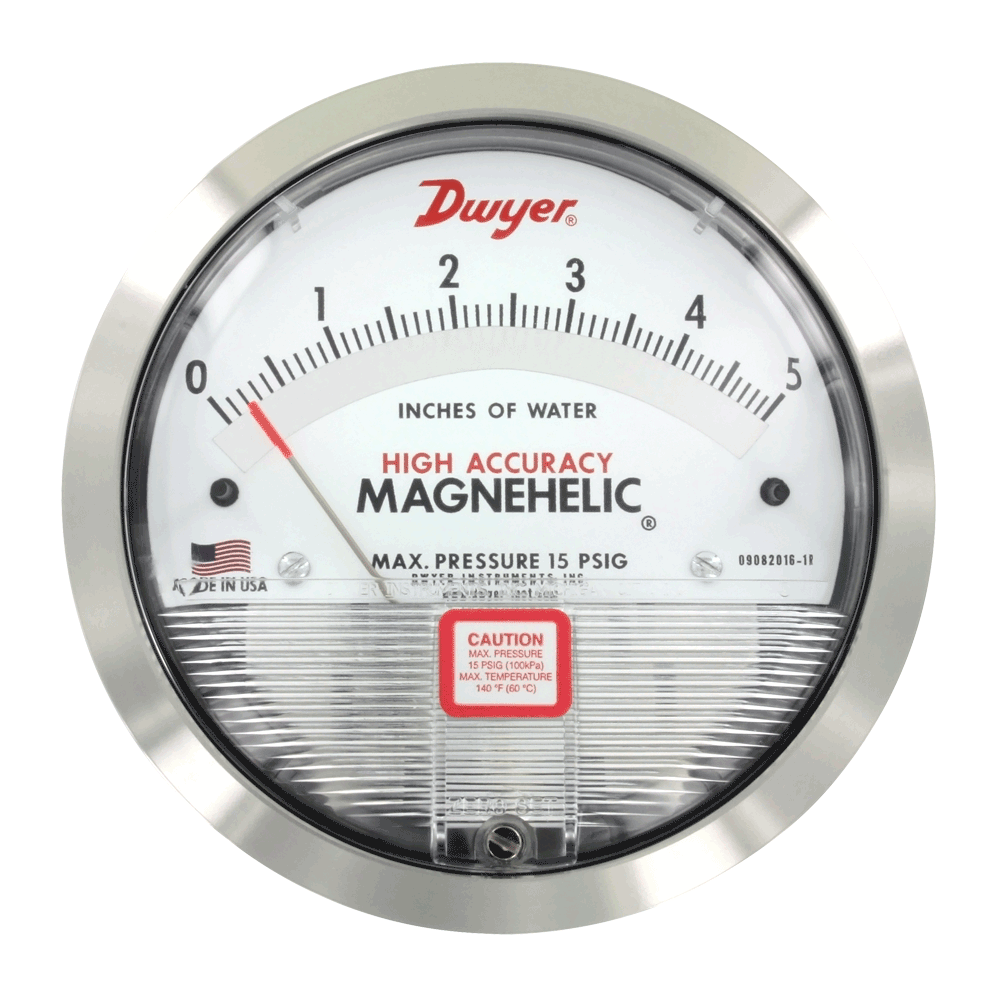

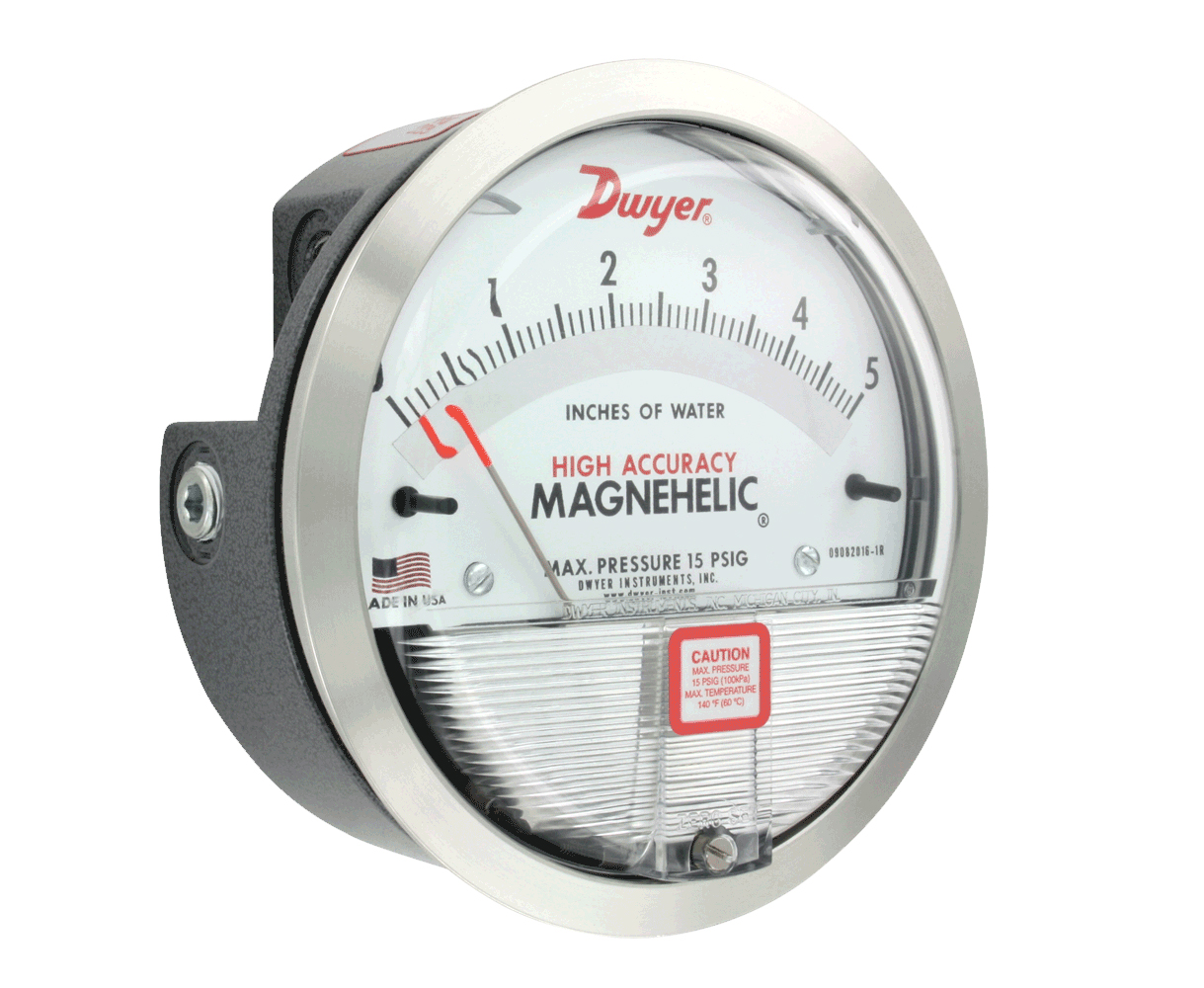

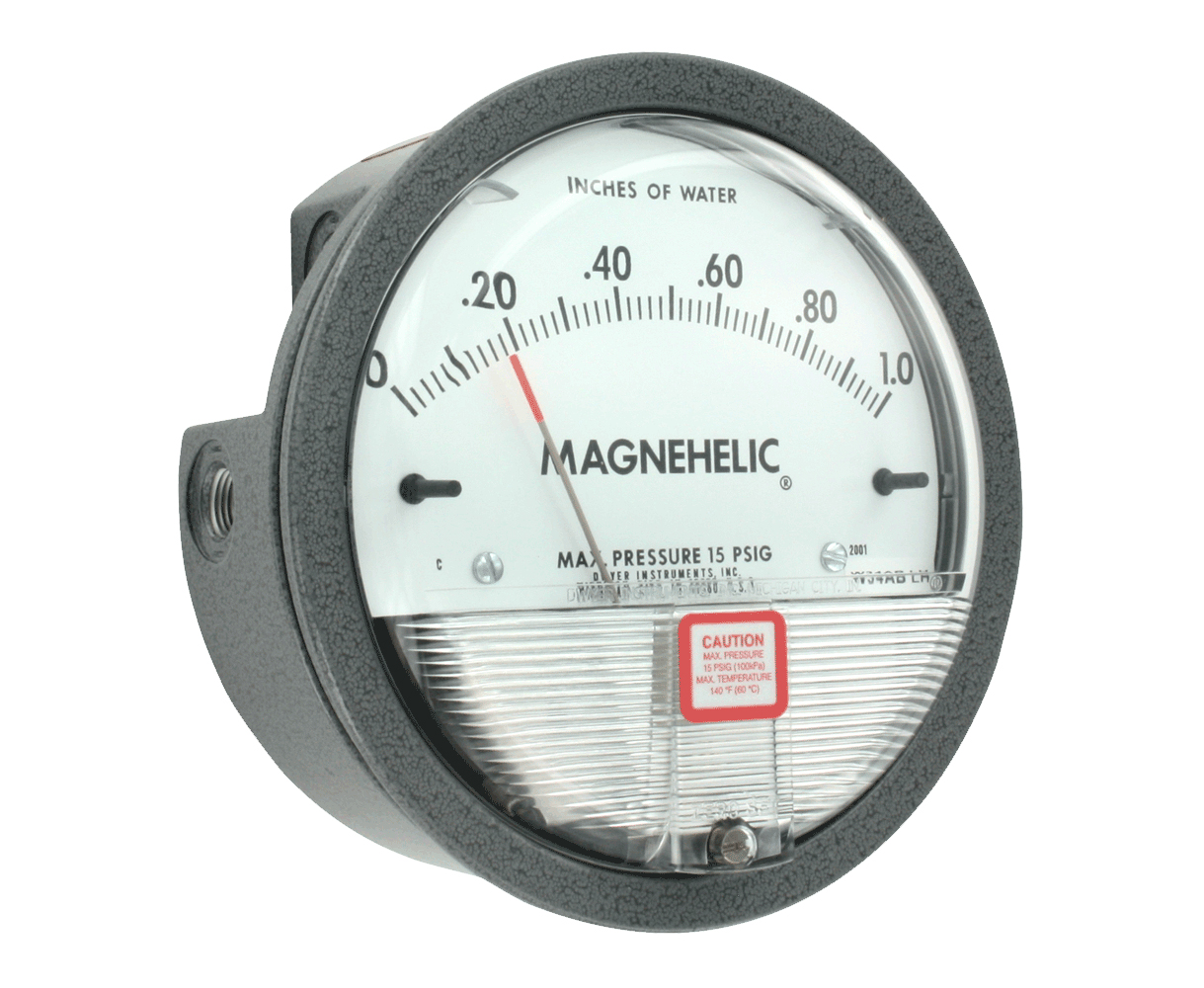

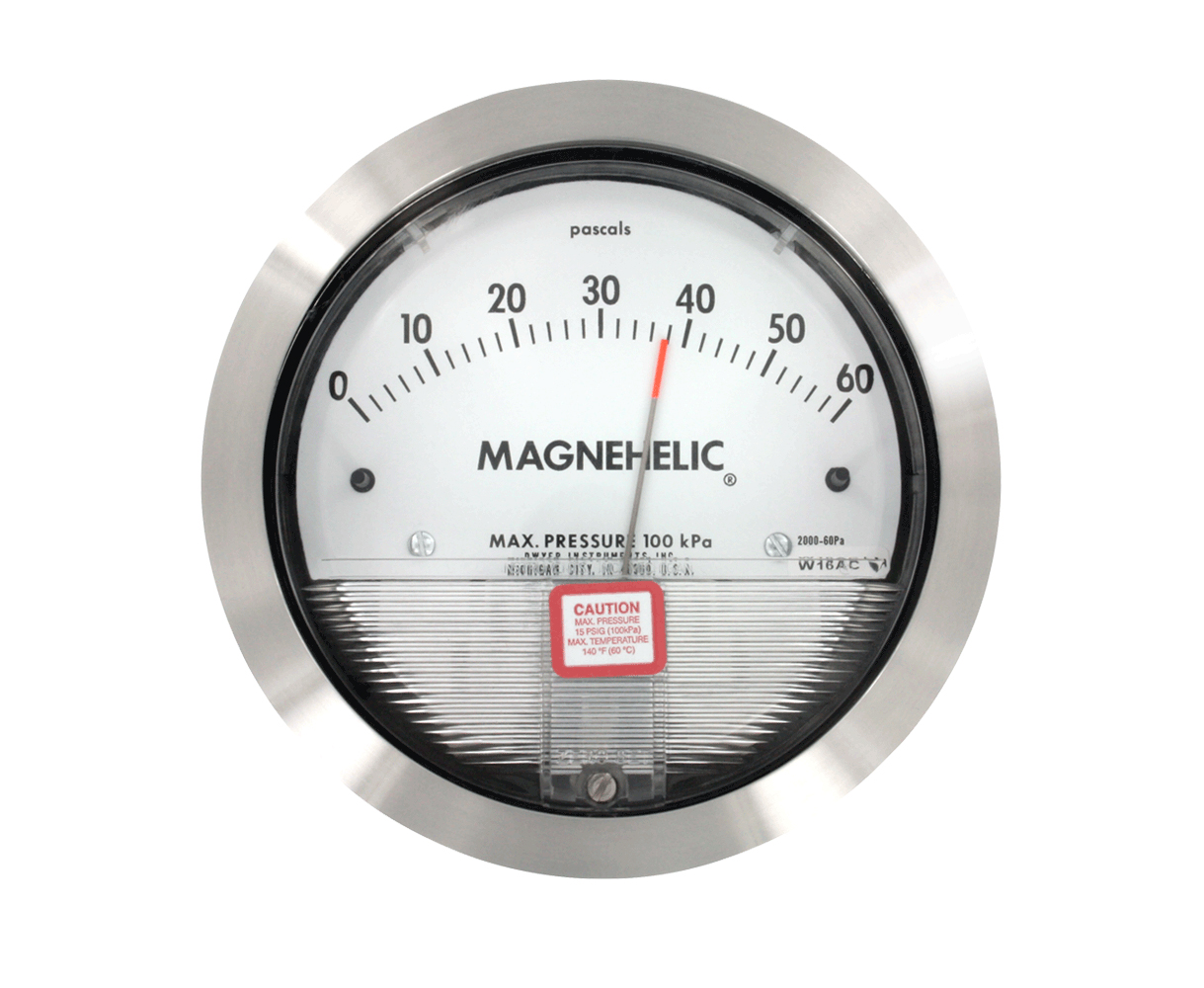

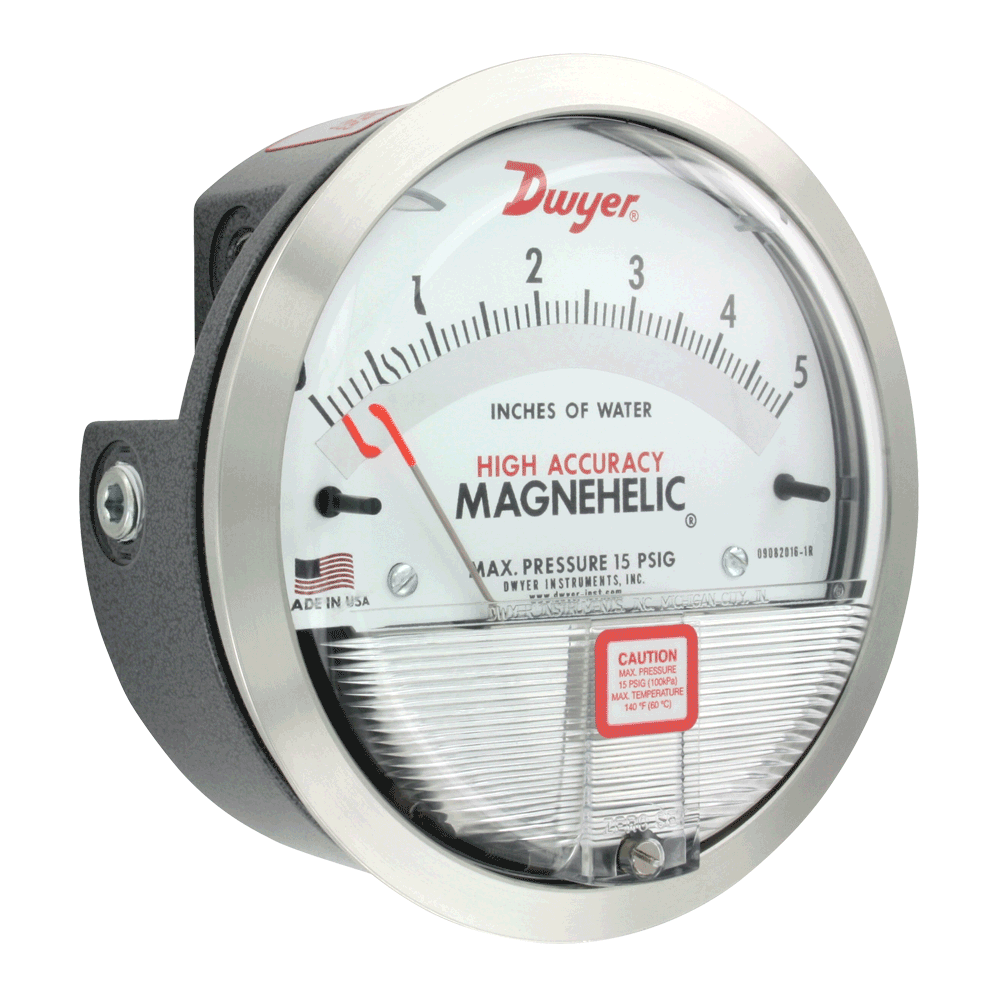

产品大图





型号列表



型号列表


型号

量程,

Inches of Water

型号

量程,

PSI

型号

量程,

MM of Water

型号

量程,

kPa

风速时的双刻度量程

用于皮托管测量


2000 - 00 N†··

2000 - 00 †··

2000 - 0 †·

2001

2002

2003

2004

2005

2006

2008

2010

2012

2015

2020

2025

2030

2040

2050

2060

2080

2100

2120

2150

2160

2180*

2250*

0.05 - 0 - 0.2

0 - 0.25

0 - 0.50

0 - 1.0

0 - 2.0

0 - 3.0

0 - 4.0

0 - 5.0

0 - 6.0

0 - 8.0

0 - 10

0 - 12

0 - 15

0 - 20

0 - 25

0 - 30

0 - 40

0 - 50

0 - 60

0 - 80

0 - 100

0 - 120

0 - 150

0 - 160

0 - 180

0 - 250

2201

2202

2203

2204

2205

2210*

2215*

2220*

2230**

0 - 1

0 - 2

0 - 3

0 - 4

0 - 5

0 - 10

0 - 15

0 - 20

0 - 30

2000 - 6 MM†··

2000 - 10 MM†·

2000 - 15 MM

2000 - 25 MM

2000 - 30 MM

2000 - 50 MM

2000 - 80 MM

2000 - 100 MM

2000 - 125 MM

2000 - 150 MM

2000 - 200 MM

2000 - 300 MM

2000 - 250 MM

0 - 6

0 - 10

0 - 15

0 - 25

0 - 30

0 - 50

0 - 80

0 - 100

0 - 125

0 - 150

0 - 200

0 - 250

0 - 300

2000 - 0.5 KPA

2000 - 1 KPA

2000 - 1.5 KPA

2000 - 2 KPA

2000 - 2.5 KPA

2000 - 3 KPA

2000 - 4 KPA

2000 - 5 KPA

2000 - 8 KPA

2000 - 10 KPA

2000 - 15 KPA

2000 - 20 KPA

2000 - 25 KPA

2000 - 30 KPA

0 - 0.5

0 - 1

0 - 1.5

0 - 2

0 - 2.5

0 - 3

0 - 4

0 - 5

0 - 8

0 - 10

0 - 15

0 - 20

0 - 25

0 - 30

型号

量程,

in w.c./

风速

F.P.M.


2000 - 00 AV†··



2000 - 0 AV†·



2001 AV



2002 AV



2005 AV



2010 AV

0 - 0.25/

300 - 2000

0 - 0.50/

500 - 2800

0 - 1.0/

500 - 4000

0 - 2.0/

1000 - 5600

0 - 5.0/

2000 - 8800

0 - 10/

2000 - 12500


型号

量程,

CM of Water


2000 - 15 CM

2000 - 20 CM

2000 - 25 CM

2000 - 50 CM

2000 - 80 CM

2000 - 100 CM

2000 - 150 CM

2000 - 200 CM

2000 - 250 CM

2000 - 300 CM

0 - 15

0 - 20

0 - 25

0 - 50

0 - 80

0 - 100

0 - 150

0 - 200

0 - 250

0 - 300


正负组合量程


2300 - 6 MM†··

2300 - 10 MM†·

2300 - 20 MM†·

3 - 0 - 3

5 - 0 - 5

10 - 0 - 10

正负组合量程


2300 - 1 KPA

2300 - 2 KPA

2300 - 2.5 KPA

2300 - 3 KPA

0.5 - 0 - 0.5

1 - 0 - 1

1.25 - 0 - 1.25

1.5 - 0 - 1.5


型号

量程,Pa


2000 - 60 NPA†··

2000 - 30 PA†··

2000 - 60 PA†··

2000 - 100 PA†·

2000 - 125 PA†·

2000 - 250 PA

2000 - 300 PA

2000 - 500 PA

2000 - 750 PA

2000 - 1000 PA

10 - 0 - 50

0 - 30

0 - 60

0 - 100

0 - 125

0 - 250

0 - 300

0 - 500

0 - 750

0 - 1000


双刻度英制/公制


型号

量程,

in w.c.

量程,

PakPa


正负组合量程

2000 - 00 D†··

2000 - 0 D†·

2001 D

2002 D

2003 D

2004 D

2005 D

2006 D

2008 D

2010 D

2015 D

2020 D

2025 D

2050 D

2060 D

0 - 0.25

 0 - 0.5

0 - 1.0

0 - 2.0

0 - 3.0

0 - 4.0

0 - 5.0

0 - 6.0

0 - 8.0

0 - 10

0 - 15

0 - 20

0 - 25

0 - 50

0 - 60

0 - 62 Pa

0 - 125 Pa

0 - 250 Pa

0 - 500 Pa

0 - 750 Pa

0 - 1.0 kPa

0 - 1.25 kPa

0 - 1.5 kPa

0 - 2.0 kPa

0 - 2.5 kPa

0 - 3.7 kPa

0 - 5 kPa

0 - 6.2 kPa

0 - 12.4 kPa

0 - 15 kPa


2300 - 4CM

2300 - 10CM

2300 - 30CM

2 - 0 - 2

5 - 0 - 5

15 - 0 - 15


正负组合量程



2300 - 00†··

2300 - 0†·

2301

2302

2304

2310

2320

2330

0.125 - 0 - 0.125

0.25 - 0 - 0.25

0.5 - 0 - 0.5

1 - 0 - 1

2 - 0 - 2

5 - 0 - 5

10 - 0 - 10

15 - 0 - 15


正负组合量程


型号

量程,Pa


2300 - 60 PA†··

2300 - 100 PA†·

2300 - 120 PA

2300 - 200 PA

2300 - 250 PA

2300 - 300 PA

2300 - 500 PA

2300 - 1000 PA

30 - 0 - 30

50 - 0 - 50

60 - 0 - 60

100 - 0 - 100

125 - 0 - 125

150 - 0 - 150

250 - 0 - 250

500 - 0 - 500


这些量程范围都是以垂直刻度位置校准。             ·精度±3%                  ··精度±4%                      *MP选项为标准配置                      **HP选项为标准配置




配件

型号

描述

A-321

安全泄压阀

A-448

三件磁性安装套件,用于安装Magnehelic®差压表到磁性表面

A-135

表盘安装用橡胶垫片

A-401

塑料便携箱

A-310A

三通排气阀。在压力连续和Magnehelic®压力计的应用中由金属或塑料管连接,不易拆卸,建议使用Dwyer A-310A排气阀,用于连接仪表。然后可以卸下压力进行检查或重新调零仪表



订货选型


参考型号列表。
