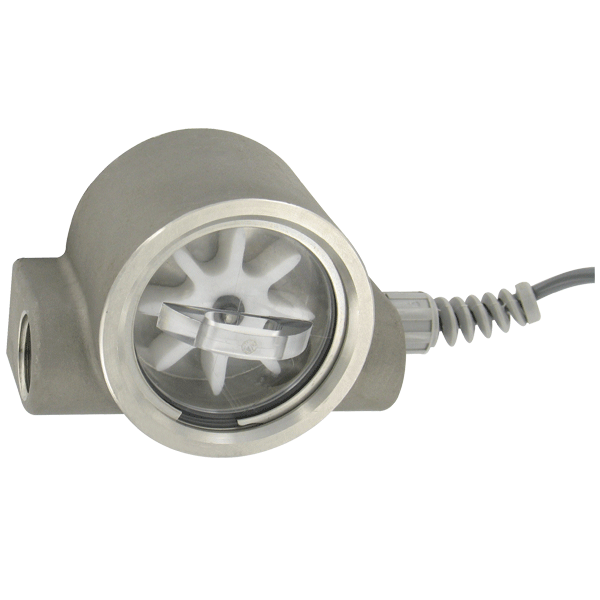

Dwyer 可视流量变送器 SF系列

精度±2%FS,4至20mA输出,耐压到500psig(34 bar)

SF系列目视流量变送器整合了正切螺纹技术和隔离密封电路,可用在恶劣的环境中提供精确的流量测量和控制。两线带电回路设计提供了与流量成比例的4-20mA输出。它有一个316ss或透明的聚碳酸酯盖。

应用及案例

·  冷却和润滑循环系统

·  暖通空调系统

·  腐蚀性化学药品测量

·  投量系统



产品特色

• 将切向涡轮技术与密封电路集成,在最恶劣的环境下提供精确的流量测量和控制

• 2线循环供电设计传输4-20毫安信号,与流量成比例,用于远程流量监测

• 清晰的聚碳酸酯观察盖选项,以显示流量

• 316 SS阀盖提供额外的保护,压力极限可达500psig (34bar)

• LED电源显示,零位和跨距可调,极性保护和过流限制

• 精确测量两个方向的流量,可以安装在任何方向



技术指标


介       质    能兼容的液体

材       质    316不锈钢轴和外壳,lgide®轴承,丁纳橡胶-N密封和乙缩醛共聚物盖(型号SF11采用聚碳酸酯盖)

流量范围    0.5 - 15 GPM(2- 60 LPM)

精       度    ±2% FS

重  复  性    量程的0.5%

温度范围    -7 ~ 107 ℃(20 ~ 225 °F)

压       力    型号SF10:500 psig(34bar) ;型号 SF11:200 psig(14bar)

响应时间    2秒 -90%(相对于流速变化)

供电电压    12- 35 VDC

输       出    4 - 20 mA

回路电阻    最大1150 Ω

连       接    1/2" NPT内螺纹

电气连接    引线22 AWG x 9' (2.7m)

最大微粒    100µm

机构认证    CE



选项配件


选项

订购时添加后缀:

描述

-NIST-FT1

可溯源校准证书



安装手册


Instruction Manual.pdf



机构认证


CE Approval.pdf



尺寸详图


SF_DD.pdf

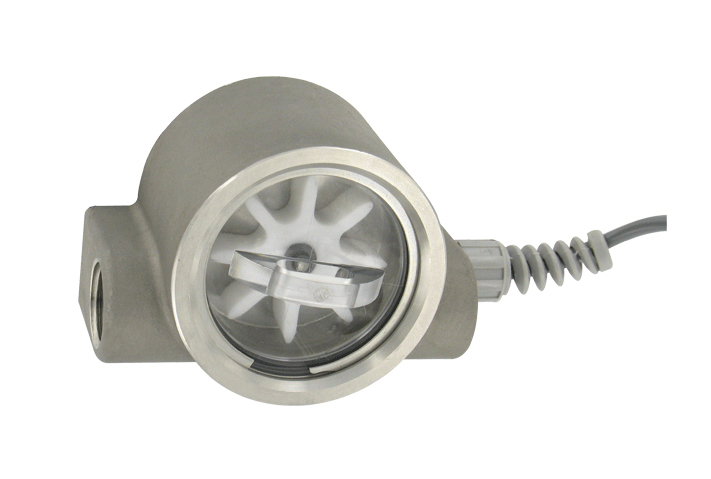

产品大图




型号列表


型号表

型号

表壳材料

SF10

316 SS

SF11

透明聚碳酸酯
