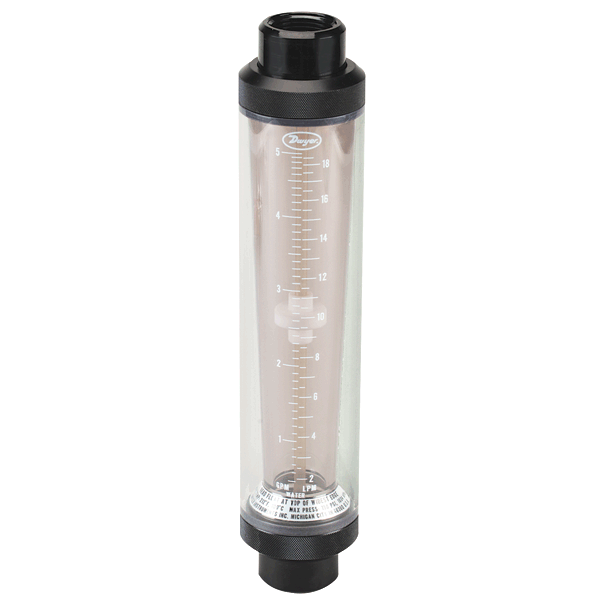

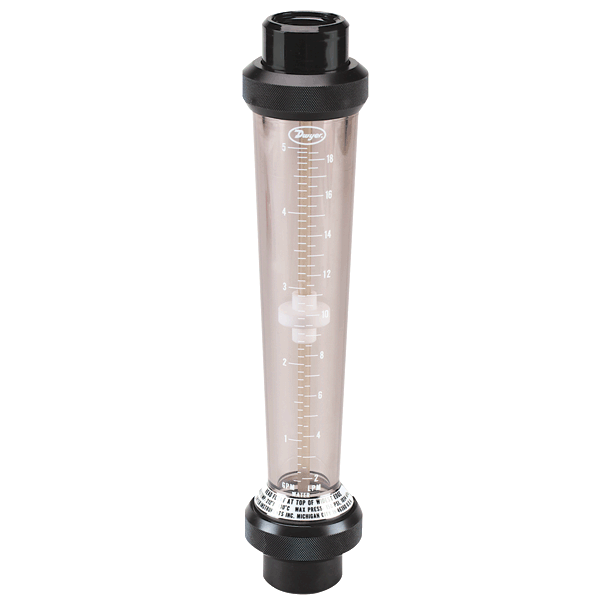

Dwyer 聚砜树脂流量计 UV系列

监测水的流量0.25-40 GPM,空气流量1-100 SCFM

UV系列 Ultra-View™聚砜流量计是一种超纯的实验室级流量计,具有双刻度,测量流量在GPM和LPM的水,空气和其他兼容的介质。UV系列可承受高达100°C(212°F)的高温和高达150 psi (10.34 bar)的压力。

应用及案例


• 监控冷水流量

• 反渗透系统

• 去离子水系统

• 饮用水系统

• 修复应用程序


产品特色


耐腐蚀聚砜阀体,非常适合其他流量计失效的应用场合,节省更换成本和时间

车身易于清洗,维护成本低

聚碳酸酯屏蔽保护内部水垢,延长产品使用寿命

可选面板安装聚砜配件,安装成本低



技术指标


介       质    兼容的液体或气体

接液材质    聚砜阀体和配件,氟弹性体O形环和原始聚四氟乙烯浮子

温度范围    2-100°C(35-212°F);

                  2-54°C(35-130°F)对于PVC配件选项

压力范围    150 psi(10.34 bar)

精       度    ±2% FS @ 70°F±2°F(21.1°C)和14.7 psia(仅在线连接等级)

重  复  性    ±1% FS @ 70±2°F(21.1°C)和14.7 psia(仅在线连接等级)

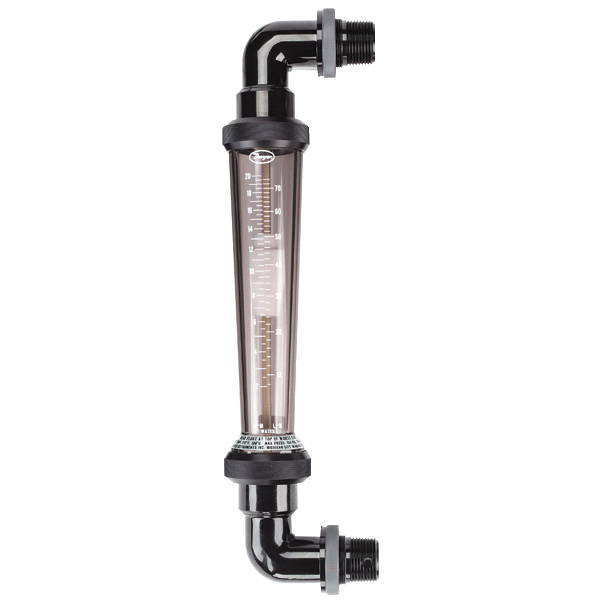

过程连接    1" NPT内螺纹。可选90°聚砜弯头- 1" NPT外螺纹

标度长度    6"(152.40 mm)-7"(177.80 mm),取决于型号

连接件扭矩    最大22 ft lb

重       量    1lb(457 g)(对于20 GPM范围)


注意:球阀在开启时可能会产生“水炮”效应,产生的压力超过了质量保证等级,将会损坏流量计。

UV系列流量计仅适用于室内或没有阳光直射的区域。聚砜受到紫外线的不利影响。



选项配件


•UV-XXXX-SHD保护性聚碳酸酯外壳

•UV-XX22 PVC 1" NPT内螺纹接头

• UV-XXXX-CDS可溯源到NIST的认证数据表



安装手册


user manuals.pdf



产品大图



型号列表


型号

描述

UV-0112

聚砜流量计,量程0.25-2.5 GPM(1-9.5 LPM)水

UV-1112

聚砜流量计,量程0.5- 5.0 GPM (2-19 LPM)水

UV-2112

聚砜流量计,量程1.0-10.0 GPM (4-38 LPM)水

UV-3112

聚砜流量计,量程2.0-20.0 GPM (8-76 LPM)水

UV-4112

聚砜流量计,量程3.0-30.0 GPM (12-112 LPM)水

UV-5112

聚砜流量计,量程4.0-40.0 GPM (20-150 LPM)水



订货选型


示例

UV

0

1

1

2

AT

系列UV-0112-AT Ultra-View™聚砜流量计,范围0.25-2.5   GPM (1-9.5 LPM)水,聚砜阀体和连接件,纯聚四氟乙烯浮子,铝标签。

系列

UV






Ultra-View™聚砜流量计

量程


0

1

2

3

4

5

A

B

C

D





0.25-2.5 GPM (1-9.5 LPM)

0.5-5.0 GPM (2-19 LPM)

1.0-10.0 GPM (4-37 LPM)

2.0-20.0 GPM (8-74 LPM)

3.0-30.0 GPM (12-112 LPM)

4.0-40.0 GPM (20-150 LPM)

1.0-13.0 SCFM (30-370 LPM) 空气

2.5-28.0 SCFM (70-780 LPM) 空气

5.0-50.0 SCFM (140-1400 LPM)   空气

14.0-100.0 SCFM (400-2800   LPM) 空气

主体材质



1




聚砜

附件材质




1

2



聚砜

PVC

浮子材质





2


纯聚四氟乙烯

选项






AT

BUNA

CDS

SHD

铝标签

丁腈橡胶O形环

认证数据表

聚碳酸酯防护外壳
