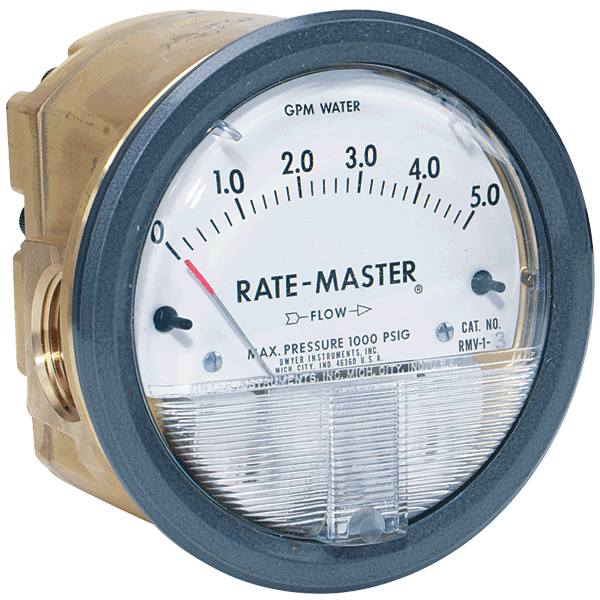

Dwyer 表盘式流量计 RMV系列

黄铜阀体,三个范围20加仑水,防震结构

RMV系列Rate-Master®流量计测量更高的水流量,满量程精度±2%,价格合理。库存型号配备1“NPT内螺纹进口和出口;3/4”和1/2”尺寸也可提供。在管道中安装,由管道支撑或平嵌板安装,包括完整的硬件包。

NIST校准证书可在产品配置中选择。

应用及案例


· 监控通过钢锭加热器,高安培开关设备,电阻焊机,热交换器,压缩机,洗涤器的冷却液流量

· 监控不同流程和操作的用水量,以更有效地运行

· 计算水箱、水塔所需的填充或排放时间


产品特色


· 坚固的锻造黄铜外壳产生巨大的兼容性和强度,允许单位承受系统压力到1000 psig(68.9 bar)

· 防碎结构,不像玻璃管可变面积流量计,产生长操作寿命



技术指标


介       质    兼容的液体

接液材质    黄铜,铜,302不锈钢,烧结钡铁氧体

温度范围    -6.7~93°C(20~200°F)

压力范围    1000 psig(68.9 bar)

压       降    0-5 GPM:3.2 psid;

                  0-10 GPM:5.3 psid;

                  0-20 GPM :10.4 psid

精       度    ±2%的FS

尺       寸    表盘直径101.6 mm(4")

过程连接    参见目录页上的具体型号

最大流量    1.5×满刻度读数

重       量    4.08kg(9 lb)



选项配件


• -ASF选项添加外部指针来指示流量限制。添加asf后缀。示例:RMV-1-3-ASF



安装手册


Service Manual.pdf



产品大图



型号列表


型号

描述

RMV-1-3

表盘式流量计,0-5 GPM水,1” NPT内螺纹

RMV-2-3

表盘式流量计,0-10 GPM水,1” NPT内螺纹

RMV-3-3

表盘式流量计,0-20 GPM水,1” NPT内螺纹



订货选型


示例

RMV

1

1

ASF

RMV-1-1-ASF   Rate-Master®Dial-Type系列流量计,范围0-5 GPM水,1/2"   NPT连接,带有可调信号标志。

系列

RMV




Rate-Master®刻度盘式流量计

量程


1

2

3



0-5 GPM

0-10 GPM

0-20 GPM

端口尺寸



1

2

3


1/2" NPT

3/4" NPT

1" NPT

压降




ASF

AT

COO

G

M

NIST

R

ST

Y

可调信号标志

铝标签

原产地证书

绿色覆盖规模

镜子规模覆盖

NIST的校准

红色范围覆盖

不锈钢标签

黄色范围覆盖
