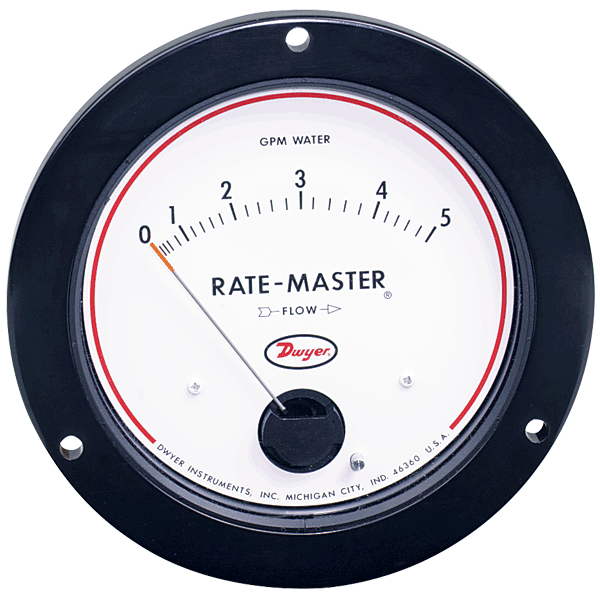

Dwyer 表盘式流量计 RMVII系列

用于面板安装,三种量程可高达10加仑水,高压限制

RMVII系列Rate-Master®流量计由一个经过加工的黄铜表体组成,非常适合于满刻度精度±5%的水流。阀体设计符合ANSI B40.1标准的4-1/2"安装孔布局。进口和出口螺纹是标准的3/4"NPT内螺纹。

有需要NIST校准证书的可在产品配置中选择。

应用及案例


• 监控通过钢锭加热器、高安培开关设备、电阻焊机、热交换器、压缩机、洗涤器的冷却液流量

• 监控不同流程和操作的用水量,以提高操作效率

• 计算水箱、水塔所需的填充或排放时间


产品特色


• 独特的结构完全隔离从压力表前端的流动介质防漏操作压力高达3000 psig(206.7 bar)

• 靶型设计结合了抗损坏的磁性连杆,驱动指针在易于阅读的锂离子刻度上

• 防碎结构,不像玻璃管可变面积流量计,产生长操作寿命



技术指标


介       质    兼容的气体、液体和油

接液材质    黄铜、302不锈钢、烧结铁氧钡、聚乙酰

温度范围    93°C(200°F)

压力范围    206 bar(3000 psig)

压       降    0 - 5 GPM:3.2 psid;

                  0 - 10 GPM:5.3 psid;

                  0 - 20 GPM:10.4 psid

精       度    ±5% of FS

尺       寸    表盘直径4.5"(114.3 mm)

过程连接    3/4" NPT内螺纹

重       量    1.3 kg(2 lb. 14 oz)



选项配件



尺寸详图


RMVII_DD.pdf



产品大图





型号列表



订货选型


型号

描述

RMVII-10

刻度盘式流量计,量程0-10 SCFM, 0-280 LPM空气

RMVII-12

刻度盘式流量计,量程0-30 SCFM, 0-850 LPM空气

RMVII-14

刻度盘式流量计,量程0-50 SCFM, 0-1400 LPM空气
