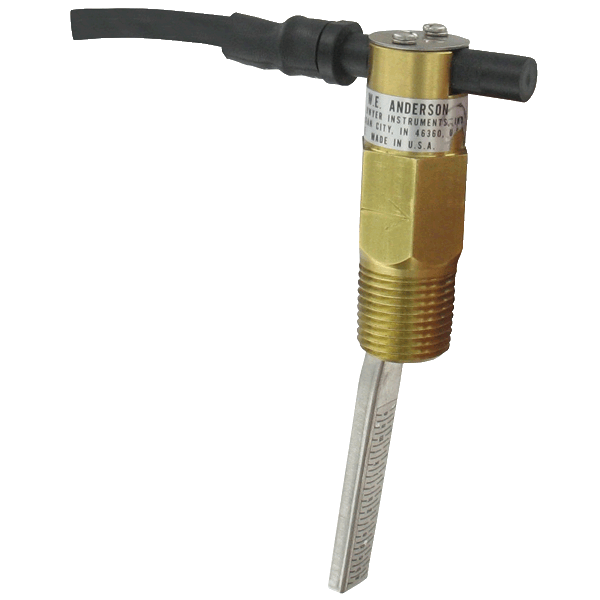

Dwyer 小型叶片式流量开关 V10系列

Proof of Flow or No Flow in 1/2" to 2" Pipe, Cost Effective, Leak Proof Body, Weatherproof

这是一种低价位、高可靠性的用于测量系统中有无流量的装置。V10是用来监测自动化设备,防止其受到重大损坏的流量开关。V10型流量开关利用了一个牢固的、气密型簧片开关。这个簧片开关装在一个聚丙烯的开关封装内。这个开关封装又套在一个标准的黄铜或306不锈钢材质耐用型防漏外壳内。专利的开关调整装置使用户只需在现场拧松两个螺丝,即可在常开和常闭之间进行切换。开关的外壳位于过程介质外,在更换和维护开关时不会影响到过程流动。宽阔的工作温度和压力范围适应于多种应用。黄铜、不锈钢和陶瓷8磁铁材质的接液部件,具有出色的化学耐力和兼容性。设备适用于1/2"到2"管径的管道接头。产品经过UL和CSA认证。

同时提供的还有全尺寸、可调整不锈钢叶片和可拆卸的薄型模板。模板经过标定适用于黄铜、延性铁缩径T形管和锻钢直型T型管/套管组合。允许在1/2"到2"的管道上进行现场安装。这种低价位、高可靠性的开关适用于多种应用,OEM应用尤佳。下表列出了近似动作点值和停动点值。

气体或液体流量开关;管径可调,0.5~2″;现场设置常开、常闭开关;防漏主体,铜或不锈钢主体可选




1



技术指标


物理参数:
最高温度:200℉(93℃)
操作压力:铜制主体结构1000 Psig (69 Bar),不锈钢主体结构 2000 Psig (138 Bar) 最大
管道连接:1/2″NPT标准
开关类型:SPST
额定电流:1.5A@24VDC 阻抗,0.001A@200VDC 阻抗,0.5A@120VAC
导       线:22AWG,18″(460mm)
开关主体:低部主体外壳:标准配置,铜;选项,303不锈钢。开关外壳:聚丙烯
接液部分:301,302,316不锈钢,陶瓷8磁体。底部主体标准配置铜或选项303不锈钢
叶       片:标准配置301不锈钢,7/16"(11mm)
安       装:按开关箭头指引的流量方向安装,可安装在任何位置。
重       量:4.5盎司(128g)
全       长:5.25英寸(133mm)
