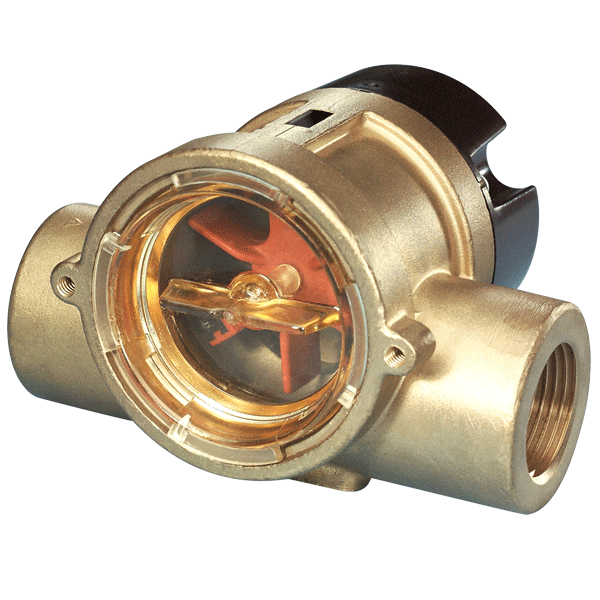

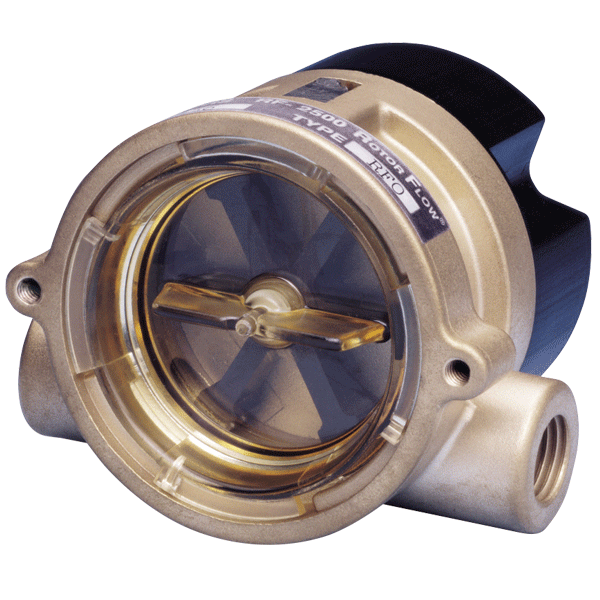

单刀双掷或脉冲输出，可视流量，黄铜主体
SF2系列视窗流量计结合了可视流量和继电器或脉冲输出的功能为一体。黄铜整体结构，组合在一起的转轮和陶瓷轴可使该产品在禁受高温，高压和化学腐蚀。如需流量开关设定请选择带单刀双掷继电器输出的SF2-1仪表，该仪表能够在选定的流量范围调整设定值，动态转轮能够防止堵塞和故障。如要进行流量监视或计量，请选择能输出与流速成比例的脉冲输出的SF2-2仪表。4.5-24VDC脉冲输出可与绝大部分数字仪表配合。
应用及案例
· 冷却和润滑循环系统
· 暖通空调系统
· 腐蚀性化学药品测量
· 投量系统
产品特色
· 黄铜，整体结构，一体式复合转子和陶瓷轴提供了更广泛的化学，温度和压力性能的耐用性
· 设定点在指定流量范围内完全可调
· 转子的动态运行可防止卡塞和误操作
介 质 兼容的液体
材 质 黄铜，陶制的销，PPS转子，聚乙烯， 和Viton® O形环
精 度 继电器输出：±5%；脉冲输出：±7%（量程到达5GPM）， ±15%（量程到达60 GPM）
温度范围 -29～100 ℃（-20～212 °F）
压力范围 200 psig（13.8bar）@70°F
电 源 见表格
输 出 SPDT：1Amp，24VDC resistive；0.3 Amp，110VAC或4.5VDC到24VDC ，脉冲输出（取决于型号）
电气连接 继电器输出型号：20AWG 聚
氯乙烯外壳 24" 电缆；脉冲输出型号：22AWG 聚氯乙烯外壳，24" 电缆
工艺连接 见表格
设定点误差 对继电器输出型，最大15%
最大粘度 200 SSU
机构认证 CE
型号表-单刀双掷输出 | |||
类别 | 量程（GPM） | 电源 | 连接 |
SF2-104 | 0.5 - 5.0 | 24 VDC | 1/4" 内螺纹 NPT |
SF2-101 | 0.5 - 5.0 | 110 VAC | 1/4" 内螺纹 NPT |
SF2-114 | 4.0 - 20.0 | 24 VDC | 1/2" 内螺纹 NPT |
SF2-111 | 4.0 - 20.0 | 110 VAC | 1/2" 内螺纹 NPT |
SF2-124 | 5.0 - 30.0 | 24 VDC | 3/4" 内螺纹 NPT |
SF2-121 | 5.0 - 30.0 | 110 VAC | 3/4" 内螺纹 NPT |
SF2-134 | 8.0 - 60.0 | 24 VDC | 1" 内螺纹 NPT |
SF2-131 | 8.0 - 60.0 | 110 VAC | 1" 内螺纹 NPT |
型号表-脉冲输出 | |||
类别 | 量程（GPM） | 电源 | 连接 |
SF2-204 | 0.5 - 5.0 | 4.5 - 24 VDC | 1/4" ˝ 内螺纹 NPT |
SF2-214 | 4.0 - 20.0 | 4.5 - 24 VDC | 1/2" ˝ f内螺纹 NPT |
SF2-224 | 5.0 - 30.0 | 4.5 - 24 VDC | 3/4" ˝ 内螺纹 NPT |
SF2-234 | 8.0 - 60.0 | 4.5 - 24 VDC | 1" ˝ 内螺纹 NPT |
SF2-131 | 8.0 - 60.0 | 110 VAC | 1" 内螺纹 NPT |
尺寸-in [mm] | |||||||||
型号 | A | B | C | D | 型号 | A | B | C | D |
SF2-104 | 3-1/64 [76.6] | - | 7/8 [22.23] | 2-21/64 [59.13] | SF2-134 | 3-61/64 [100.41] | - | 1-1/16 [26.99] | 2-61/64 [75] |
SF2-101 | 3-1/64 [76.6] | 4-1/2 [114.3] | 7/8 [22.23] | - | SF2-131 | 3-61/64 [100.41] | 4-49/64 [121.05] | 1-1/16 [26.99] | - |
SF2-114 | 3-1/64 [76.6] | - | 7/8 [22.23] | 2-21/64 [59.13] | SF2-204 | 3-1/64 [76.6] | - | 13/16 [20.64] | 2-21/64 [59.13] |
SF2-111 | 3-1/64 [76.6] | 4-1/2 [114.3] | 7/8 [22.23] | - | SF2-214 | 3-1/64 [76.6] | - | 13/16 [20.64] | 2-21/64 [59.13] |
SF2-124 | 3-61/64 [100.41] | - | 1-1/16 [26.99] | 2-61/64 [75] | SF2-224 | 3-61/64 [100.41] | - | 1-1/16 [26.99] | 2-61/64 [75] |
SF2-121 | 3-61/64 [100.41] | 4-49/64 [121.05] | 1-1/16 [26.99] | - | SF2-234 | 3-61/64 [100.41] | - | 1-1/16 [26.99] | 2-61/64 [75] |
