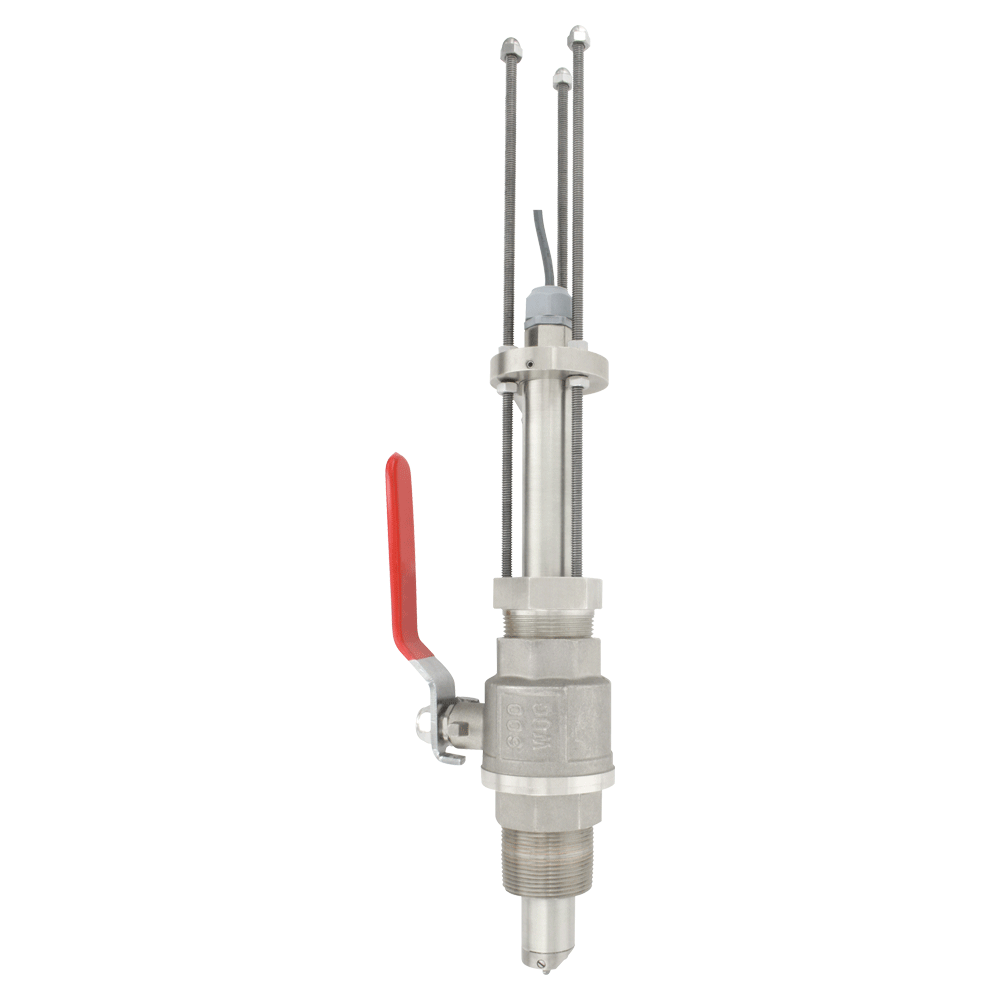

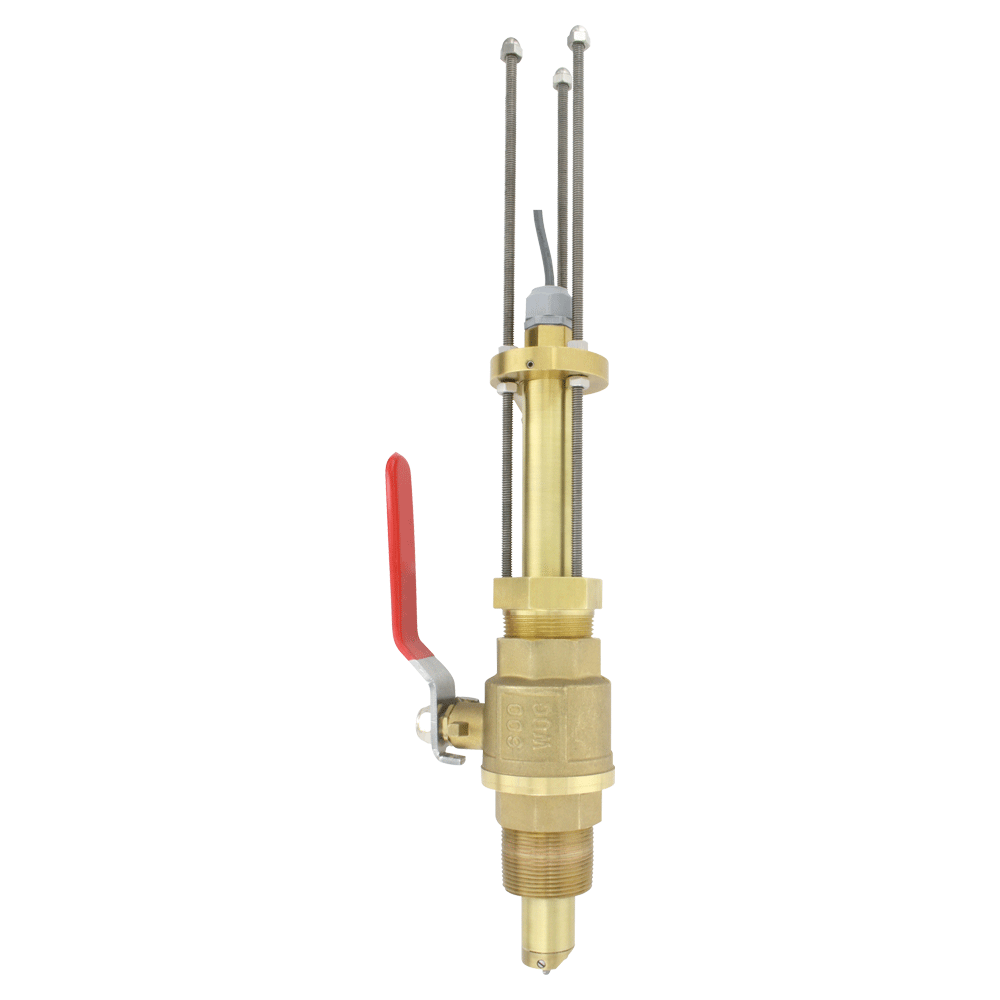

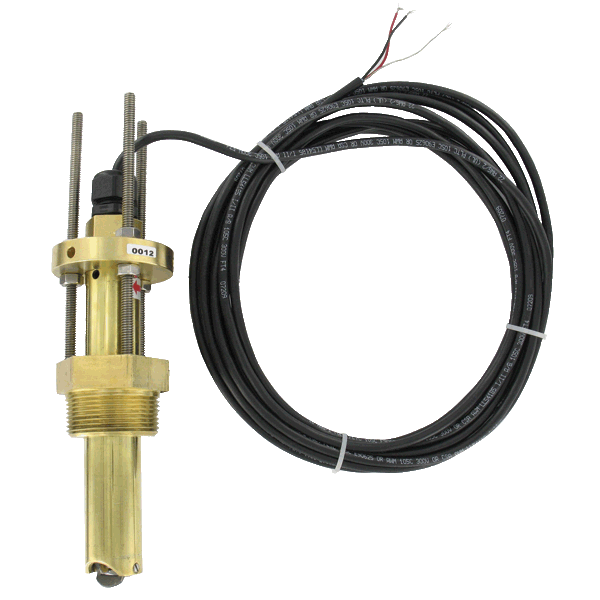

Dwyer 叶轮式流量传感器 PFT系列

无磁感应,用于1-1/2 至 40˝ (38.1 ~ 1016 mm)管道,脉冲或4 ~ 20 mA输出

PFT叶轮式流量传感器系列用于监测管径从1-1/2 至 40˝ (38.1 ~ 1016 mm)管道中的液体流速。单一传感器用于不同管径,可选材质黄铜或316不锈钢。输出和频率成比例的脉冲信号或 4 ~ 20 mA电流信号。脉冲输出是方波信号,其频率与流速成正比,而4 ~ 20 mA输出为流速的线性输出信号,4 mA相当于0英尺/秒,20 mA相当于25英尺/秒。

应用及案例


• 灌       溉

• 地下水修复

• 冷却系统

• 泵  保  护

• 泄漏检测

• 过滤系统



产品特色


• 轴承和轴杆具有出色的防磨性能,即使在有微粒的应用场合也能保证使用寿命

• 全天候防护和浸水防护等级适用于灌溉行业

• 单一产品能适用于多种管道尺寸

• 多种接液材料可选,使用范围更加广泛

• 自带4 ~ 20 mA输出信号,无需额外配件

• 采用无磁感应传感技术,可以进行低流量监测,也无需担心流体中的磁性杂质



技术指标


介       质    水基液体

量       程    0.37 ~ 7.62 m/s(1.2 ~ 25英尺/秒)

接液材质    本体和接头:黄铜或316不锈钢;

                  O型圈:标准配置是FKM,可选硅胶或Buna-N;

                  叶轮:316不锈钢;

                  轴:标准配置为碳化钨,可选316不锈钢;

                  轴承:标准配置为PTFE

线  性  度    满量程的±1.0%

重  复  性    满量程的±0.5%

温度范围    -40 ~ 100 ℃(-40 ~ 212 °F)

耐压范围    37.8 ℃(100 °F)时为400 psig(27.6 bar),100 ℃(212 °F)时为325 psig(22.4 bar)

过程连接    1-1/2˝ NPT外螺纹或1-1/2˝ BSPT外螺纹,可选2˝ NPT外螺纹或2˝ BSPT外螺纹

输出信号    脉冲:NPN开集方波输出,额定值最大60 V@50 mA;

                  频率:3.2至200 Hz;

                  脉冲宽度:2.5毫秒±25%;

                  4 ~ 20 mA:4 mA对应0英尺/秒,20 mA对应25英尺/秒

电源要求    10 ~ 35 VDC

功       耗    40 mA(最大)

电气连接    22AWG屏蔽电缆符合UL PTLC,额定温度为105 ℃,6.1 m(20英尺)带电缆密封头。使用类似的电缆可以扩展到609 m(2000英尺)。可选符合UL的直埋电缆

外壳等级    IP67 *(NEMA 6P)

外壳材料    黄铜或316不锈钢

重       量    1.36 kg(3磅)

机构认证    CE


*仅黄铜材质达到IP67



选项配件


配件

型号

描述

A-PFT-HKIT

A-PFT-HKIT-SS

A-PFT-HKIT-BSPT

A-PFT-HKIT-SS-BSPT

1-1/2˝ 带NPT接头的黄铜阀

1-1/2˝带NPT接头的SS阀

1-1/2˝带BSPT接头的黄铜阀

1-1/2˝带BSPT接头的SS阀



安装手册


Instruction Manual.pdf



产品大图








型号列表



订货选型


型号表

举例

PFT

-I

D

N

-B

1

1

1

-S

-ST

PFT-IDN-B111-S-ST

系列号

PFT










叶轮式流量传感器

型式


I

H









插入式

带压插入式

输出



D

A








600 μA / 40 mA 2.5 毫秒脉冲

模拟信号 4 ~ 20 mA变送器

认证




N







本体材质





B

S






黄铜

316不锈钢

安装






1

2

3

4

5

6

7

8





1-1/2˝ NPTM

2˝ NPTM

1-1/2˝ BSPT外螺纹

2˝ BSPT外螺纹

1-1/2˝ NPTM带压安装型,带阀

1-1/2˝ NPTM带压安装型,无阀

1-1/2˝ BSPT外螺纹带压安装型,带阀

1-1/2˝ BSPT外螺纹带压安装型,无阀

O型圈材料







1

2

3




FKM氟橡胶

硅胶(FDA认证)

Buna-N

接液材料








1

2



碳化钨轴,316不锈钢叶轮,PTFE轴承

316不锈钢轴,316 S不锈钢叶轮,PTFE轴承

电气连接









S

B


22 GA屏蔽电缆6.1 m(20 ft)

18 GA UL认证直埋电缆1.2 m(4 ft)

选项










ST

不锈钢标牌
