Dwyer 防爆液位开关 L6系列

Easy In-wall or External Installation, Up to 2000 psig (138 bar), Compact Size

意想不到的紧凑，L6系列Flotect®液位开关在各种工艺液位应用中具有多年的无故障服务设计和制造。操作简单可靠，没有机械连接，因为水平开关是磁力驱动的。当工艺液顶替浮子时，在阀体内旋转的浮子杠杆移动。位于所述浮子杠杆另一端的磁铁控制位于所述开关外壳中的开关执行杠杆上的第二磁铁。

产品特色技术指标选项配件安装手册机构认证尺寸详图产品大图型号列表订货选型宣传彩页

产品简介

L6系列液位开关具有惊人的紧凑性，主要为要求运行几年无故障的设备进行设计和制造，可用于范围很广的多种工艺过程中的液位应用领域。当液位开关受磁动作时，操作方式为无须机械连接的简洁可靠的操作。当工艺过程中液体浮动浮子，浮子就带动主体移动。同时，浮子杆另一端的磁体将会调节第二个对应磁体，此磁体在开关动作杆上。

产品特点

· 低部主体具有防泄漏的特点
· 选择型号可直接在墙侧安装或安装在一个"T"型管内作为一个外部浮膛
· 防雨外壳
· 防爆外壳（列表包含在产品规格中）
· 电气装配可简单替换且安装时无须移动产品从而保证工艺过程不被切断
· 液位变化敏感度小于1/2″（12mm）

产品规格
应用介质：与接液材质兼容的液体

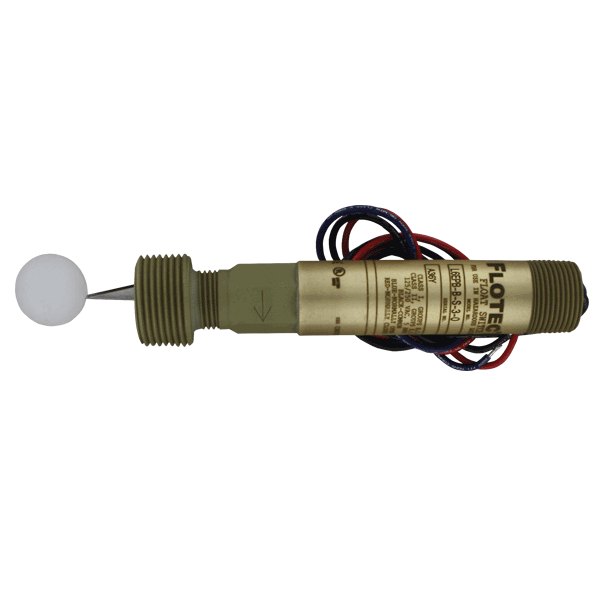

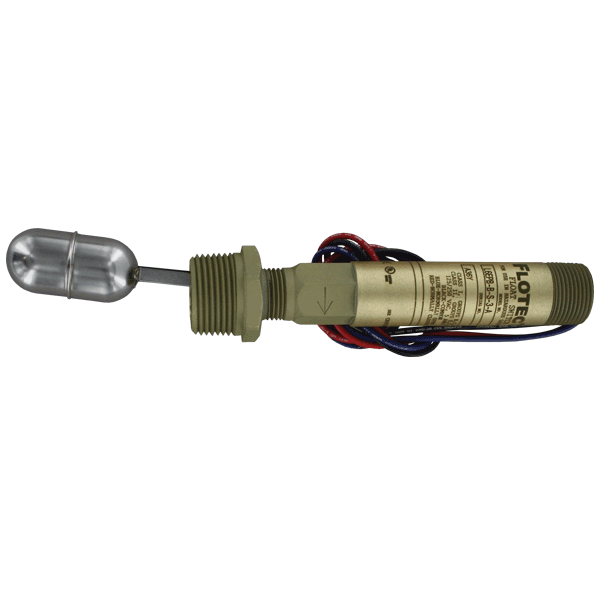

接液部件：浮子：固态聚丙烯或304SS（304不锈钢）
           低部主体：铜或303SS（303不锈钢）
           磁体：陶瓷

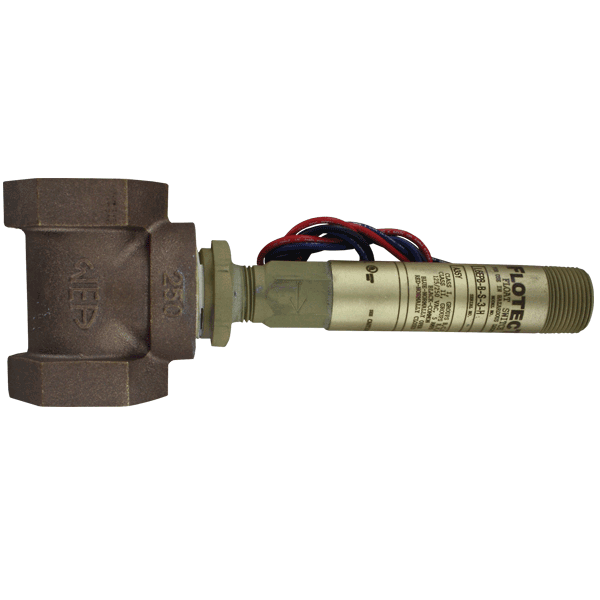

           外部浮腔（"T"型头）：与低部主体相匹配的选项：铜或303SS（303不锈钢）
           其他：液位臂，弹簧，针，等等：301SS（301不锈钢）
耐温极限：标准型105℃（220℉），MT高温选项204℃（400℉）[MT选项无UL，CSA认证]
耐压极限：详见表格
防护等级：防雨和防爆，UL系列和CSA的Class I，Groups A，B，C和D；Class II，Groups E，F，和G。(Group A仅在不锈钢的主体上)，正在进行ATEX认证评估。
开关类型：标准型SPDT（单刀双掷）快速开关，可选项DPDT（双刀双掷）快速开关
电气额定：UL型：5A@125/250 VAC。CSA型：5A@125/250 VAC；5A Res., 3A Ind.@30VDC. MV选项：1A@125VAC。MT选项5A@125/250 VAC.[MT选项无UL，CSA认证]
上部主体：铜或303SS（303不锈钢）
管道连接：3/4″Male NPT（3/4英寸外螺纹）标准接口，3/4″Female NPT（3/4英寸内螺纹）用于接线盒类型
过程连接：1″Male NPT（1英寸外螺纹）用在无外部浮腔的型号，1″ Female NPT（1英寸内螺纹）用在有外部浮腔的型号上
装配定位：水平安装，指示箭头指向下方
特殊比重：详见下面表格
重量：接近0.5 Kg（1 Lb）无外部浮腔，0.8 Kg（1.75 Lb）含外部浮腔
通过认证：UL，CSA和CE。正进行ATEX认证。

附件选项
镀金触点连接选项用于干燥回路，加后缀为-MV（电气额定见产品规格）
高温选项额定为204℃（400℉），加后缀为-MT（电气额定见产品规格，无清单或认证，仅应用在浮子为不锈钢的型号上）
CSA认证结构，包括接线盒，加后缀-CN
接线盒，防雨外壳和防爆外壳，加后缀-JCT
DPDT（双刀双掷）连接，换型号数中第七个特性参数为D，例如，L6EPB-B-D-3-O
303不锈钢上部主体，换型号数中第五个特性参数为S，例如，L6EPS-S-S-3-S
未显示的选项，1-1/2″和2″Male NPT（2英寸外螺纹）过程连接，2″Female NPT（2英寸内螺纹）连接"T"型头，和顶部安装。
