Dwyer 叶轮式料位开关 PLS系列

Weatherproof and Explosion Proof Option, Rotary Paddle Level Control, Top or Side Mounting for Dry Bulk Materials

PLS系列桨叶水平开关使用1 rpm同步电机旋转桨叶和感觉存在的干粉或散装材料。当产品接触到桨叶时,运动被阻碍,由此产生的电机扭矩激活输出开关,停止电机。PLS被设计与行业标准1-1/4“公NPT连接和安装法兰。

经济型旋转叶片式物位控制,顶部或侧面安装用于干粉状物质


产品简介
PLS系列叶片式物位开关的磁驱动在本公司的Mark系列阀门位置指示器产品生产线上经过了数十年的验证。1转/分的马达利用磁驱动可使叶片同步旋转。当物品阻止叶片转动从而产生不良移动或马达扭矩时,产品会激活输出开关并停止发动机的运行。当物品不再阻止叶片转动时,一个弹簧装置会再次激活马达,使开关回到正常状态。

标准结构是防雨型,防爆型可选项。产品可以顶部或侧面安装,并设计了工业标准1-1/4″外螺纹NPT连接和法兰安装。

产品特色

· 磁驱动——控制头完全密封并且与过程和环境隔离;可防止物质或尘埃进入控制头
· 马达关闭——当叶片停转时马达关闭以延长马达寿命,防止马达熄火,减少能源消耗
· 滑动离合器设计——通过磁驱动可防止发动机损坏和突然的机械驱动或叶片过载
· 状态指示灯——防雨型号具备
· 螺丝封盖——可防止螺栓或螺丝丢失
· 模块设计——允许现场安装任何叶片,法兰,延长轴,轴防护装置。
产品规格

应用介质:与接液材质兼容的干粉或散装物质
灵 敏 度:最小物质密度是80公斤/立方米(5 磅/立方英尺), 最大物质密度是3200公斤/立方米(200 磅/立方英尺)
接液材质:
                  叶片:316不锈钢,暴露的轴:316不锈钢,轴密封:PTFE
                  安装棒:铝,弹性连接:316不锈钢

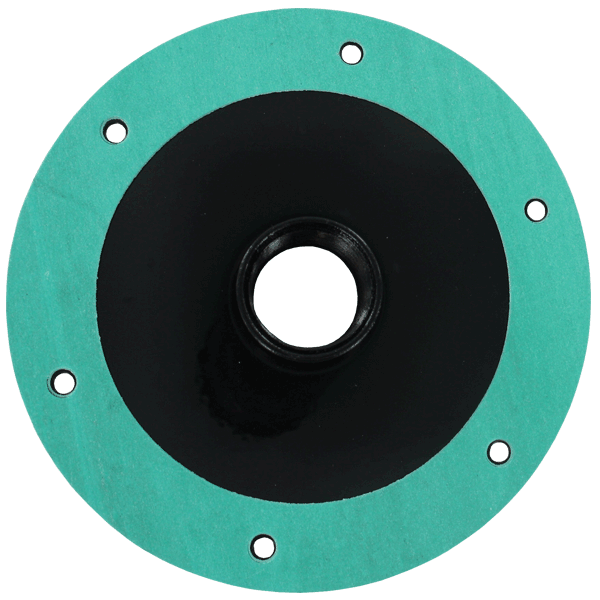

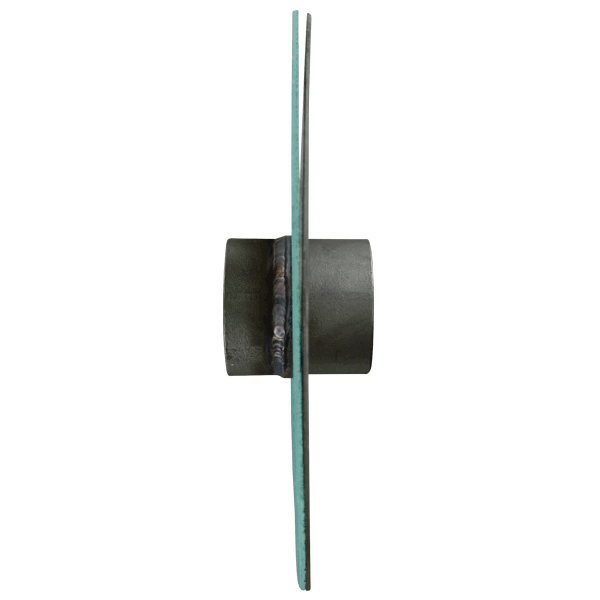

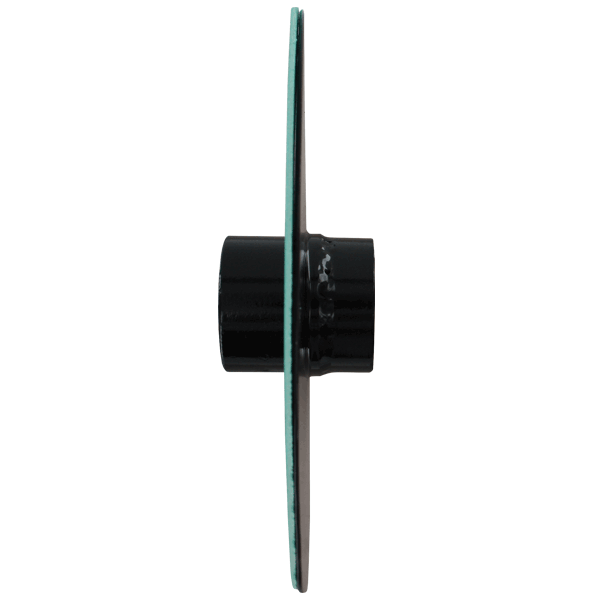

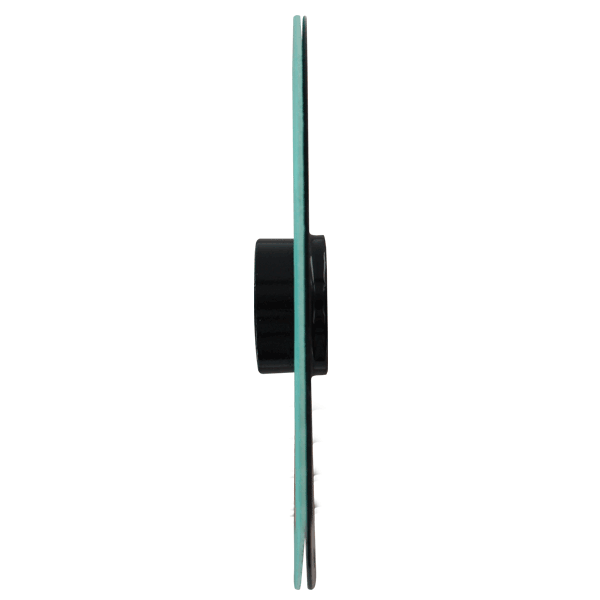

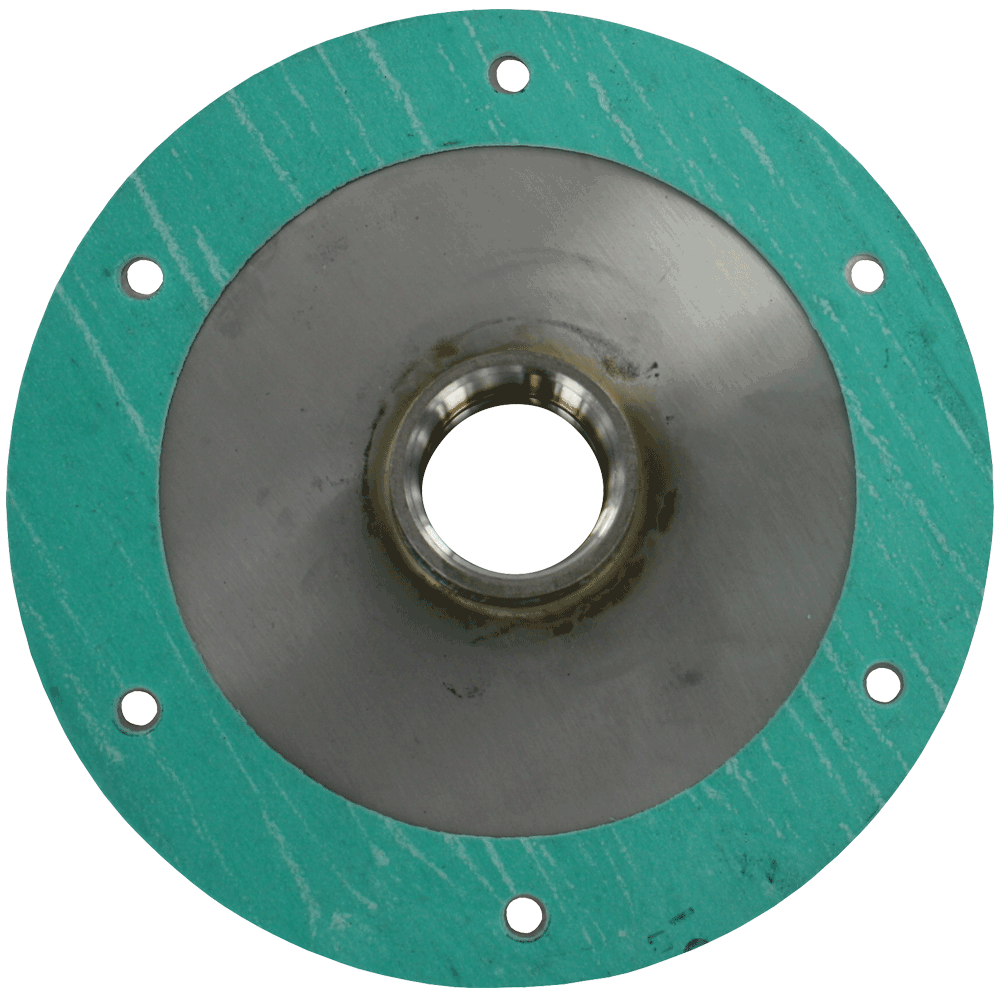

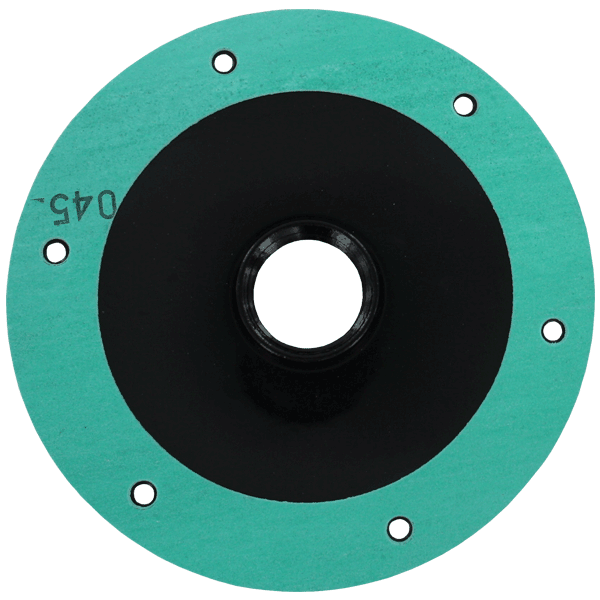

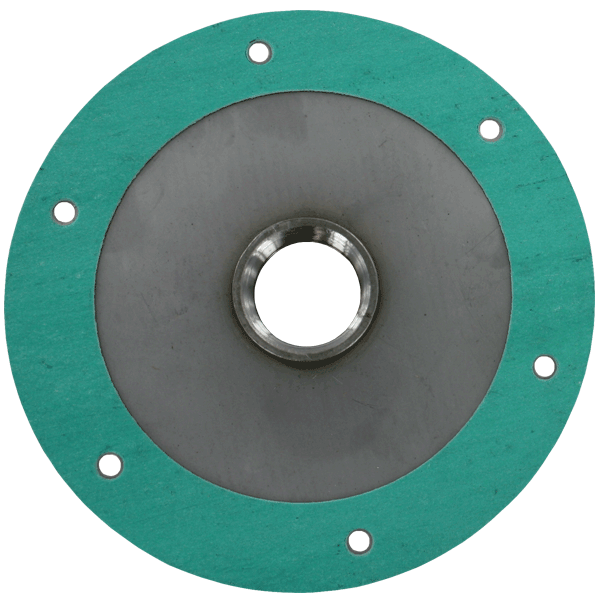

                  安装法兰:碳钢或316不锈钢
                  轴延长或轴防护装置:镀锌钢或316不锈钢
温度范围:
                  标准结构:工艺过程:-40到148.9℃(-40到300℉),控制头:-40到93.3℃(-40到200℉)
                  高温选项:工艺过程:-40到260℃(-40到500℉),控制头:-40到85℃(-40到185℉)
耐压极限:最大为30psig(2.07bar)适于0.5微米或更大的物质
电源要求:可选的部分型号:110-120VAC ,230 VAC,24 VAC,48 VAC ,12 VDC或24 VDC
电源损耗:防雨型:5瓦特,防爆型:3瓦特
外壳:铝,粉末涂层
外壳等级:防雨型(W,WH结构):NEMA 4X;防爆型(E,EH结构):NEMA 4X,等级为Class 1,Div.1&2,Groups C&D, Div.1&2,Groups E,F,&G
开关类型:单刀双掷或可选项双刀双掷快速开关
电气功率:
15A@120/230VAC , 5A@24VDC
电气连接:螺丝终端
管道连接:3/4″内螺纹NPT
过程连接:1-1/4″外螺纹NPT,可选项法兰
重量:仅控制头:1.81kg(4 Lb)
指示灯:当开关动作时红色LED指示灯被激励(防爆型没有)
可选配件:延时继电器,高温结构,顶部安装,延长轴,轴防护装置,弹性连接,其它电压,翻转灯
