Dwyer 插入式电磁流量变送器 IEF系列

可现场配置，高精度，带BACnet或Modbus®协议

A-IEF远程显示现已可用！

IEF系列插入式电磁流量变送器是一种可调插入式流量计，具有精确可靠的测量流体速度的电磁技术，并可提供连续的信号输出。本系列特别设计，以提供优越的性能搭配简单的安装和使用。一个单元尺寸可调,以适应管道从101.6~914.4 mm（4-36英寸），并提供几个输出选项包括选择BACnet MS/ TP或者Modbus®RTU通讯协议采用两线RS-485，还带标准模拟信号、脉冲信号、报警输出。

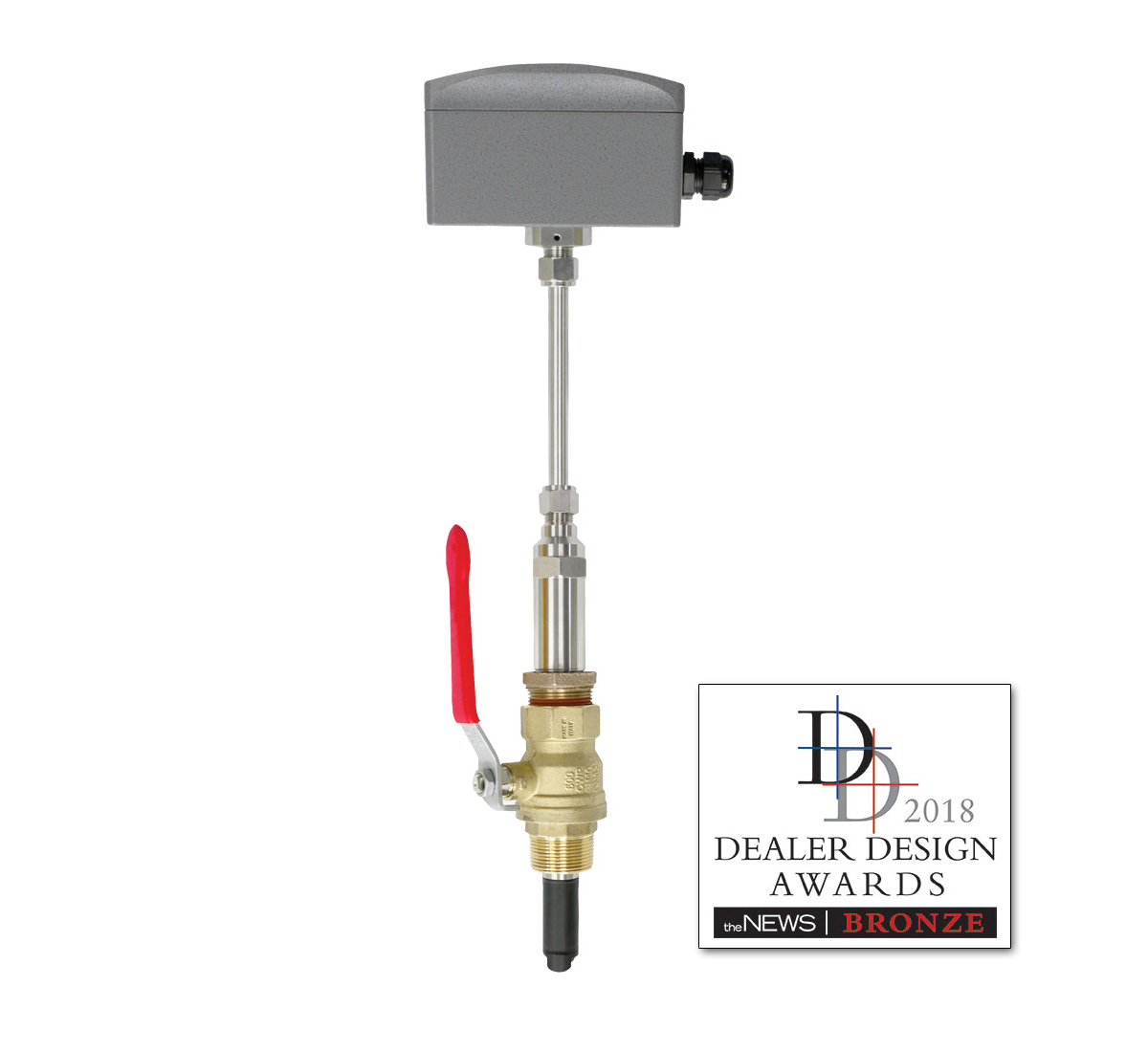

Dwyer Instruments, Inc.在第15届年度经销商设计大奖中获得了优秀的产品设计奖项，该奖项由《空调采暖与制冷新闻杂志》赞助。一个由承包商组成的独立小组担任评委，共有98个参赛作品。公司的插入式电磁流量变送器在测试和监测产品类别中获得铜奖。ACHR新闻是采暖、通风、空调和制冷行业的领先贸易杂志。

应用及案例

• 锅炉给水 • 冷却水

• 开闭环冷凝器水 • 灌溉系统

• 市政水分布 • 工艺和冷却剂流量

• 地下水污染整治 • 化学处理

• 泵的保护 • 污水

• 采矿业

产品特色技术指标选项配件安装手册机构认证尺寸详图产品大图型号列表订货选型宣传彩页

产品特色

• 可配置,积分或远程设置显示（-LCD选项或附属A-IEF-DSP）允许最大的灵活性,适应各种应用程序配置一个模型通过多个显示配置即管大小、管材,液体类型、模拟输出,脉冲/频率输出,报警输出,交流输出,阻尼,校正因子。

• 通过温度、密度或粘度保持高性能精度。

• 安装向导和安装工具使用简单，允许快速和精确的安装。

• 附件安装套件A-IEF-KIT确保精确的安装应用深度，包括厚度计和卷尺。

• 寿命周期长，维护要求最低，没有运动部件磨损或断裂，电极防止污垢。

• 隔离阀附件选项允许通过热丝锥组件安装在操作系统中，或无需系统停机即可轻松拆卸。

• NIST可追溯的通过/不通过验证证书包括标准的碳钢表40管尺寸4”（102 mm），6”（150 mm），8”（200 mm），和10”（250 mm）高精度选项；10英寸（250 mm）标准选项。

技术指标

介质兼容清洁或肮脏的非涂层、导电液体

量量程程 0-6 m/s（0-20 ft/s）

接液材质体轴/配件：316 SS；

电极：316SS；

电极帽：聚合物/聚苯乙烯；

O形环：硅

精度高精度单位：校准速度下是±0.5%读数；

0.6-6 m/s（2-20 ft/s）是±1%的读数；

在<0.6 m/s（2ft/s）是± 0.02 ft/s（±0.006 m/s）；

标准精度单位：±1% 满量程

温度范围环境温度：-29 ~71°C（-20~160°F）

过程温度：- 9 ~121°C（15~250°F）

储存温度：-40~85°C（-40~185°F）

过程连接 1" NPT或BSPT与附件全流道球阀选项

压力范围 400 psi (27.6 bar) @ 100ºF(37.8°C)

压降 < 0.1 psi在12 ft/s 在 101.6 mm（4"）以及更大管径

输出（1）模拟：4-20 mA，0-5 V，0-10 V或2-10 V（显示可选）；

（1）脉冲/频率：0-15 V峰值脉冲，0-500 Hz或可伸缩脉冲输出（显示可选）；

（2）报警：(1)空管检测或最小/最大流速，（显示可选）；

（1）反向流量输出指示

电源要求 12-42.4 VDC，0.25 A @ 24 VDC；12-36 VAC

电气连接可拆卸接线端子，型号可选择1/2“NPT内螺纹导管连接，PG 16压盖或PG 16压盖与（2）3 m（10英尺）9导体22 AWG加压箱额定电缆，可选附件电缆长度达61m（200英尺）

显示 5.08 cm（2英寸）x 5.08 cm（2英寸）图形液晶与背光

导电率 > 20 microsiemens（导电度单位）

外壳材质粉末涂层压铸铝

外壳等级 NEMA 6P （IP68）（非显示型号）；

NEMA 4X （IP66）（-LCD选项）

机构认证 BTL，CE，NSF/ANSI 61和372

通讯（-COM选项）

类型 BACnet MS/TP或Modbus®RTU通信协议（默认禁用，显示可选择）

支持波特率 9600，19200，38400，57600，76800，或115200bps（显示可选择）

设备负载 1/8单位负载

其它规格

适用管材最流行塑料和金属管材；碳钢、不锈钢、铜、UPVC/PVDF、镀锌钢、低碳钢、黄铜*（*黄铜配件和管道不用于NSF认证型号）

适用于管道尺寸 4~36”（100~900 mm），型号不同。见目录页上的选型表

直径长度要求 >10逆流，>5顺流

乙二醇 0~100%显示可选择

选项配件

图片	部件号	描述
	A-IEF-KIT	安装套件，包括:安装显示器，卷尺，用于高精度安装的通用电源适配器和UTG测厚仪
	A-IEF-DSP	设置显示用于配置非显示模型的字段
	A-IEF-CBL-50	额定静压电缆50'(15.2米)
	A-IEF-CBL-100	静压箱额定电缆100'(30米)
	A-IEF-CBL-150	额定静压电缆150'(45米)
	A-IEF-VLV-BR	1-1/4"全端口隔离阀黄铜组件。(黄铜配件和管不用于NSF认证的型号。黄铜阀门不符合RoHS标准。)
	A-IEF-VLV-SS	1-1/4”全端口隔离阀，316SS组件

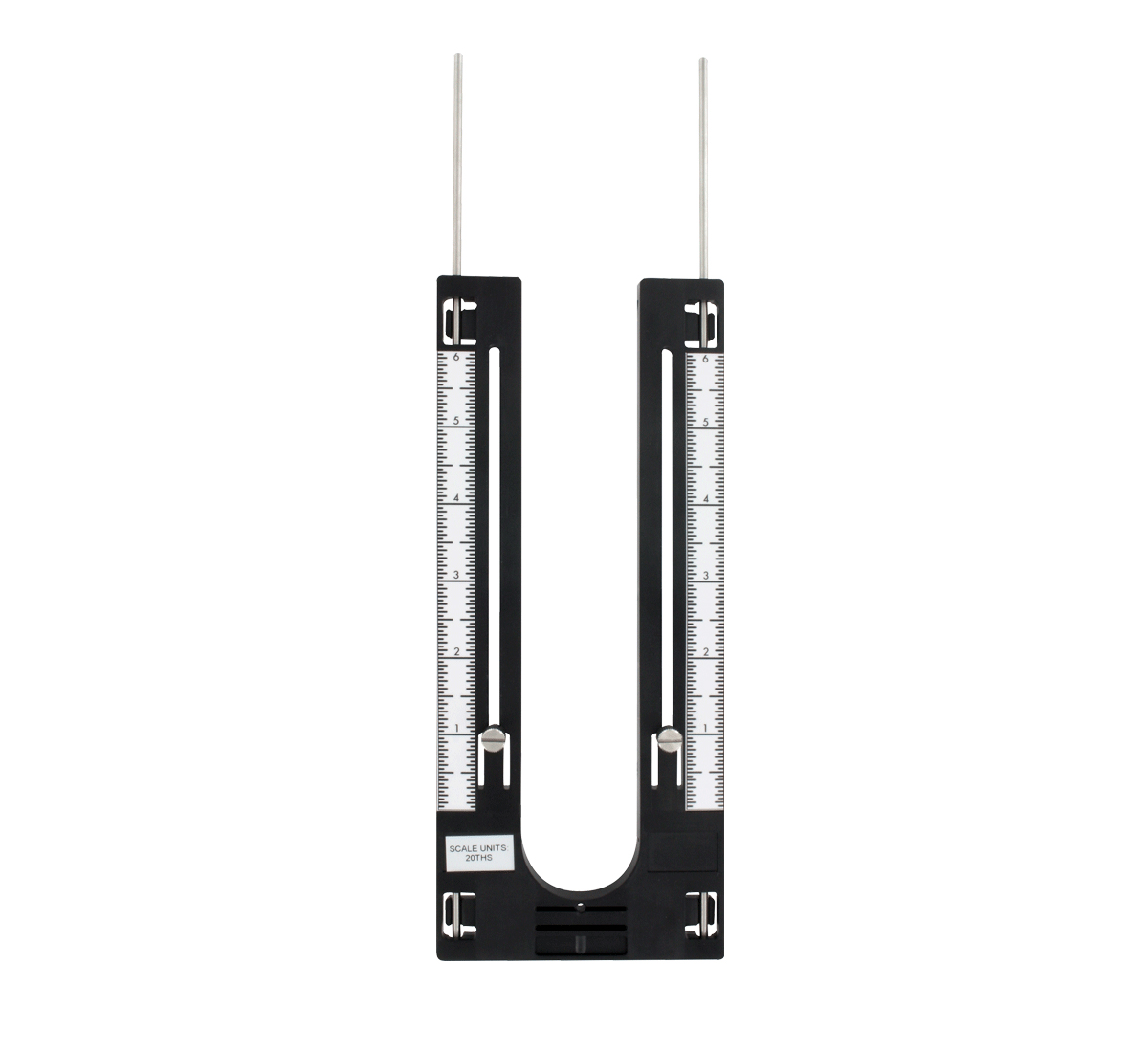

	A-IEF-INGD	安装指南/定位套件，包括:定位秤体，2根杆和2个拇指螺钉
	A-IEF-TAG	米标签，清除信封标签添加字段配置信息到单位

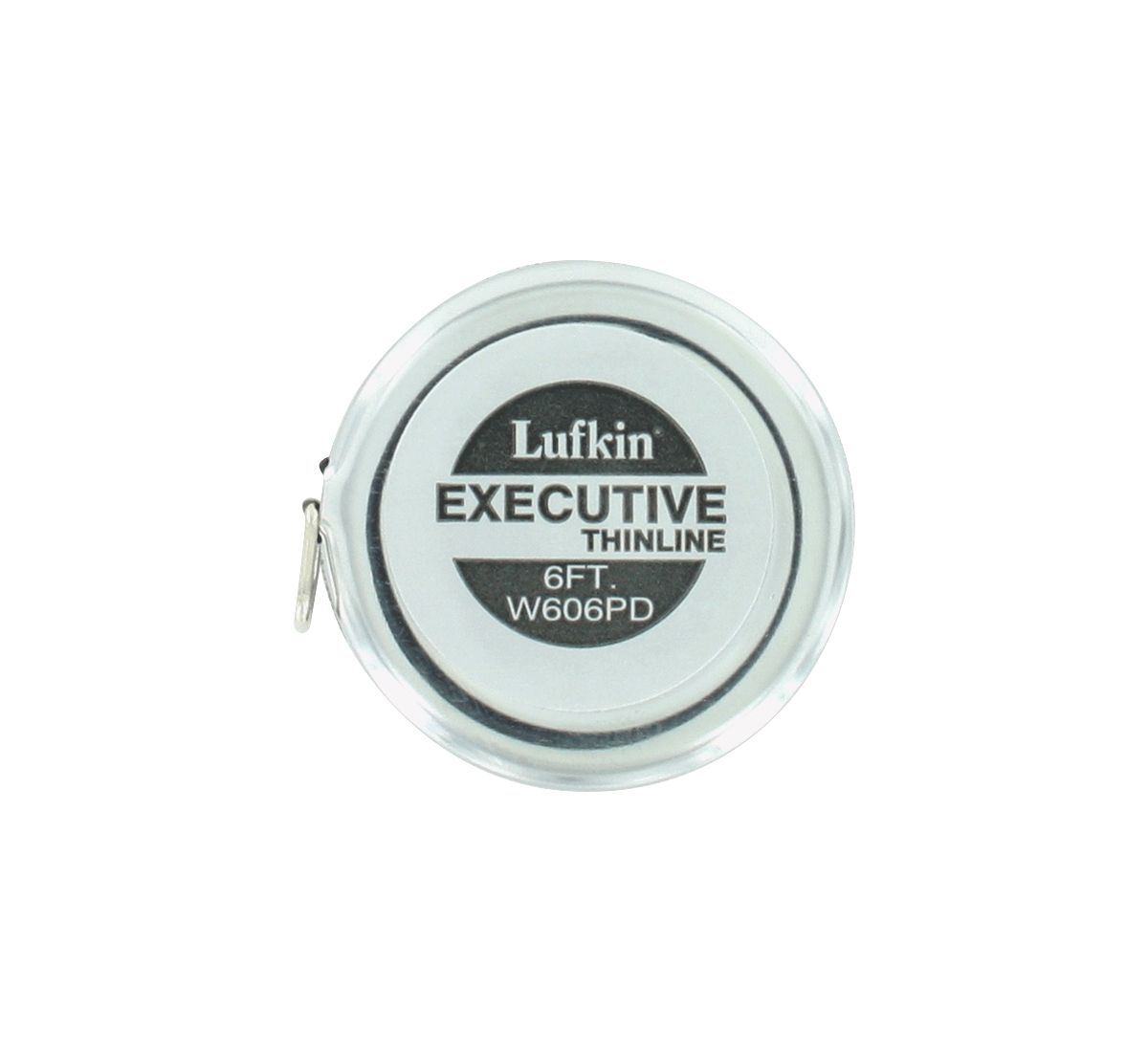

	A-IEF-MSTP	卷尺用来测量管子的周长
	A-IEF-LKOUT	锁定套件，包括:4个专业的通过孔螺丝篡改明显锁定显示
	UTG	超声波测厚仪
	A-IEF-VLV-SS-BSPT	隔离阀组件，包括316SS 1"到1-1/4" BSPT衬套，316SS BSPT阀，316SS BSPT螺纹接头和316SS BSPT threadolet
	A-IEF-VLV-BR-BSPT	隔离阀组件，包括碳钢1"到1-1/4" BSPT衬套，BSPT阀，BSPT螺纹接头，所有黄铜。(黄铜配件和管不用于NSF认证的型号。黄铜阀门不符合RoHS标准。)
	A-IEF-LID	更换空白盖、垫片和(4)螺丝
	A-IEF-FDSP-RM	全功能远程显示，与IEF系列使用
	A-IEF-IDSP-RM	指示远程显示与IEF系列一起使用
	A-IEF-LCD	液晶显示，以改进非显示模式
	A-IEF-CBL-200	压力箱额定电缆200'(60米)

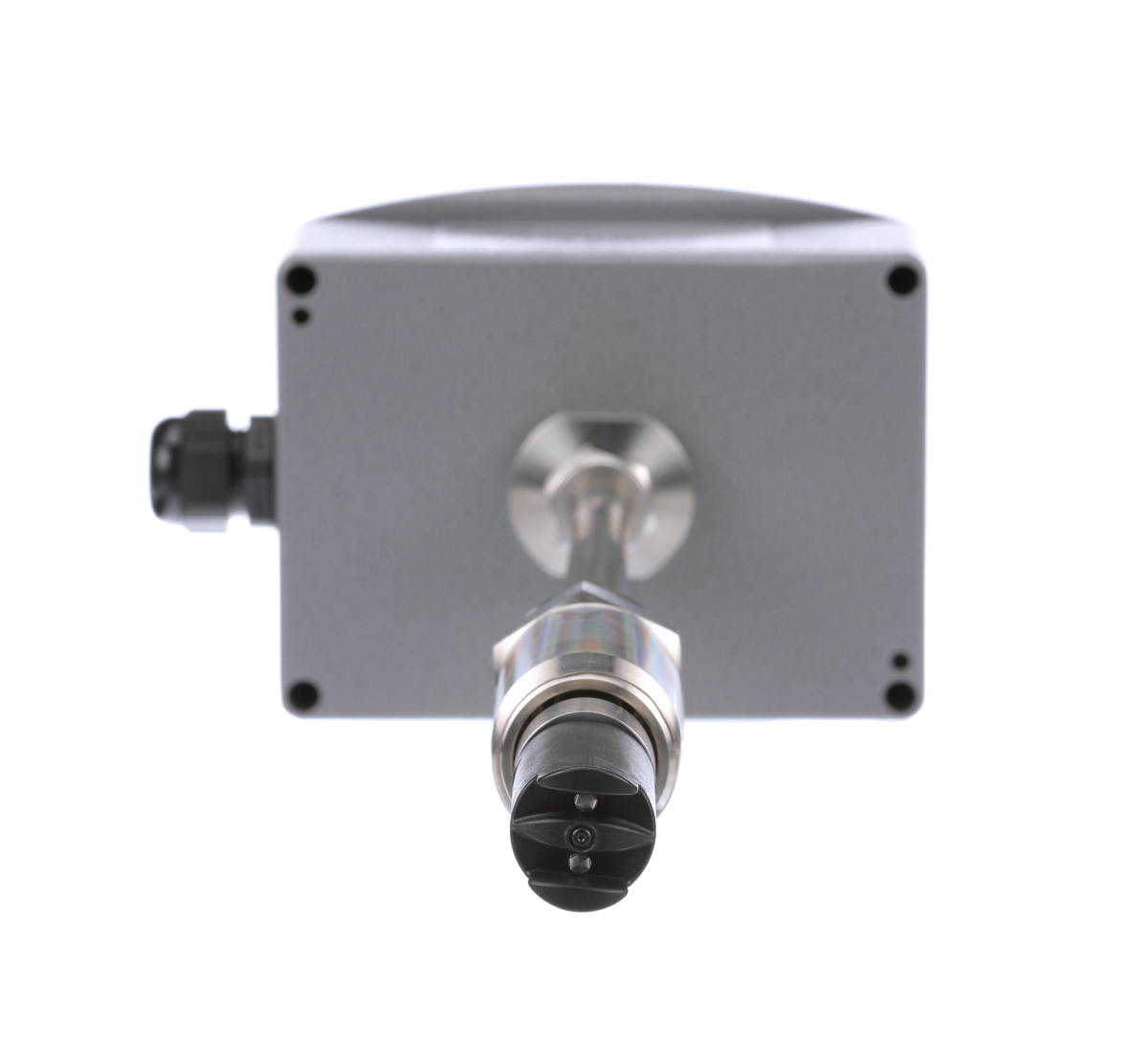

产品大图

型号列表

型号	描述
IEF-HN-CND-LCD-CC	高精度1%的读数，导管连接，BACnet/Modbus®通信输出，LCD显示定制配置为指定配置
IEF-GB-PG-COM	插入电磁流量变送器，10-36"(250-900 mm)管，标准精度1% FS, 1"BSPT外螺纹过程连接，PG压盖，BACnet/Modbus®输出
IEF-GN-CND-COM-LCD	插入电磁流量传感器，10-36"(250-900 mm)管，标准精度1% FS, 1"NPT外螺纹过程连接，1/2"NPT内螺纹导管连接，BACnet/Modbus®输出，积分显示
IEF-LB-PG-COM	插入电磁流量变送器，4-10" (100-250 mm)管，标准精度1% FS, 1"BSPT外螺纹过程连接，PG压盖，BACnet/Modbus®输出
IEF-LN-CND	插入电磁流量变送器，4-10"(100-250 mm)管道，标准精度1% FS, 1"NPT外螺纹过程连接，1/2"NPT内螺纹导管连接
IEF-LN-CND-COM	插入电磁流量变送器，4-10"(100-250 mm)管，标准精度1% FS, 1"NPT外螺纹过程连接，1/2"NPT内螺纹导管连接，BACnet/Modbus®输出
IEF-LN-CND-COM-LCD	插入电磁流量变送器，4-10" (100-250 mm)管，标准精度1% FS, 1"NPT外螺纹过程连接，1/2"NPT内螺纹导管连接，BACnet/Modbus®输出，积分显示
IEF-LN-CND-LCD	插入电磁流量变送器，4-10"(100-250 mm)管道，标准精度1% FS, 1"NPT外螺纹过程连接，1/2"NPT内螺纹导管连接，集成显示
IEF-SB-PG-LCD	插入式电磁流量变送器，标准精度1% FS, pg压盖，集成LCD设置显示
IEF-SN-CND	插入式电磁流量变送器，标准精度1% FS，导管连接
IEF-SN-CND-COM	插入电磁流量变送器，标准精度1% FS，导管连接BACnet/Modbus®通信输出
IEF-SN-CND-COM-LCD	插入电磁流量变送器，标准精度1% FS，导管连接BACnet/Modbus®通信输出，LCD显示
IEF-SN-CND-LCD	插入式电磁流量变送器，标准精度1% FS，导管连接，集成LCD设置显示
