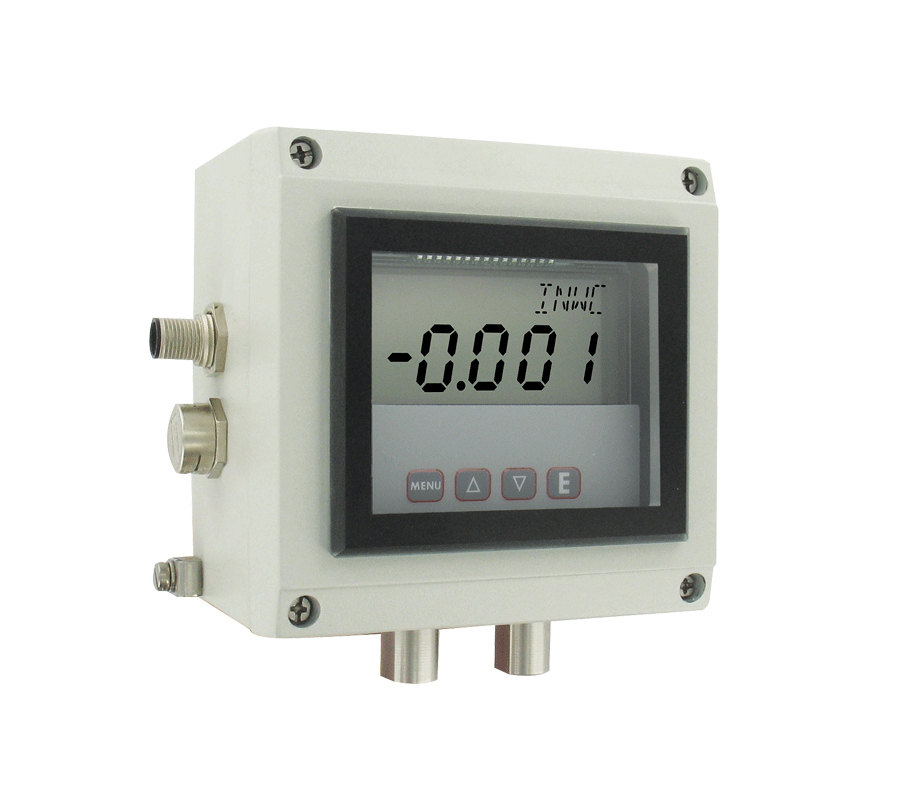

Dwyer 微差压变送器 ISDP系列

可用于危险场合,测量微差压和风速

ISDP系列本安防爆型微差压变送器采用NEMA 4X的防护,输出4-20mA信号,大屏的LCD显示,可编程显示差压,流速或流量。可通过面板的按键来编程设置:安全级别,英制公制的工程单位,风速或风量,皮托管K系数,圆管,矩形管尺寸用于计算流量,等等。ISDP采用两线制,10-35V电源,带4针M-12连接头。它的精度为0.5%, 量程范围从0.25 - 100英寸水柱,还有正负双向量程到10英寸水柱。这些使得ISDP变送器非常适用于危险场合来监测差压或风速风量,防爆级别为Class I Div. I Groups A, B, C, D; Class II Div. I Groups E, F, G; Class III Div. I 。

应用及案例


•  危险区域压力控制应用

•  危险的流程和控制应用


产品特色


•  NEMA 4X等级的外壳可以在恶劣环境下提供保护室外监测,或在粉尘和颗粒物存在的地区。

•  易于阅读的LCD显示提供即时的本地警报,允许采取纠正措施,以更快地消除问题。

•  本安的特点,适合在危险地点,符合在压力传递和安全不能妥协的标准 。

•  密码保护设置菜单有助于在访问该设备强大的测量功能时,未受过训练的人员确保没有错误。



技术指标


介       质    空气或不可燃气体

材       质    玻璃 PVC,硅, 氧化铝陶瓷,环氧化物, RTV,金,铝,不锈钢和镍;

                  量程≤1": 不锈钢,硅树脂,陶瓷

外壳材质    铝,玻璃

精       度    77°F (25 ℃)时±0.5%包括滞后,重复性(启动1小时后)

稳  定  性    < ±1% /年

压力范围   范围 ≤ 2.5" w.c.压力为: 2 psi;

                  范围 ≤5" w.c.压力为:5 psi;

                  范围 ≤10" w.c.压力为:5psi;

                  范围 ≤25"w.c.压力为:5psi;

                  范围 ≤50"w.c.压力为:5 psi;

                  范围 ≤100"w.c.压力为:9psi

温度范围     0 ~ 60 ℃(32 ~ 140°F)

补偿温度范围     0 ~ 60 ℃ (32 ~ 140°F)

热  效  应    0.020%/°F (0.036/ ℃) 从 77°F (25 ℃)

电源要求    10 - 35 VDC

输出信号    4 - 20 mA DC

零点和量程的调整    通过菜单调整

反应时间    250毫秒(阻尼设定为1)

显       示    4位数字LCD 0.6" H

电气连接    M-12 4 针连接

过程连接    1/8" FNPT

外壳防护    满足NEMA 4X (IP66)

安装方向    垂直安装

重       量    1.19 kg (2 lb 10 oz)

机构认证    FM Intrinsically Safe CLI Div I GR: A, B, C, D; CLII Div I GR: E, F, G;

                  CLIII Div I. CE: CENELEC EN 61326/55024: 2003;

                  IEC 61000-4-2/3/4/6: 2001/2006/2004/2005;

                  CENELEC EN 55011: 2006; 2004/108/EC EMC Directive



选项配件


选项

要订购添加后缀

描述

-NIST

NIST可溯源校准证书

例: ISDP-004-NIST

-FC

工厂校准证书

例:ISDP-004-FC


配件

型号

描述

A-231

16' (5 m)  屏蔽电缆4针内螺纹M - 12连接

A-486

4.9' (1 m) 屏蔽电缆4针内螺纹M - 12连接

A-487

9.8' (3 m) 屏蔽电缆4针内螺纹M - 12连接

A-488

33' (10 m) 屏蔽电缆4针内螺纹M - 12连接

A-295

内螺纹4M-12到电缆压盖连接器

MTL5541

本质安全电偶隔离器

MTL7706

本质安全齐纳屏障

A-438

表面安装支架



安装手册


安装手册.pdf



产品大图




型号列表


型号表

型号

量程 in w.c.

型号

量程  mm w.c

ISDP-002

0 - 0.25

ISDP-012

0 ~ ±0.25

ISDP-004

0 - 1

ISDP-014

0 ~ ±1.0

ISDP-006

0 - 5

ISDP-015

0 ~ ±2.5

ISDP-007

0 - 10

ISDP-016

0 ~ ±5.0

ISDP-008

0 - 25

ISDP-017

0 ~ ±10

ISDP-009

0 - 50



ISDP-010

0 - 100
