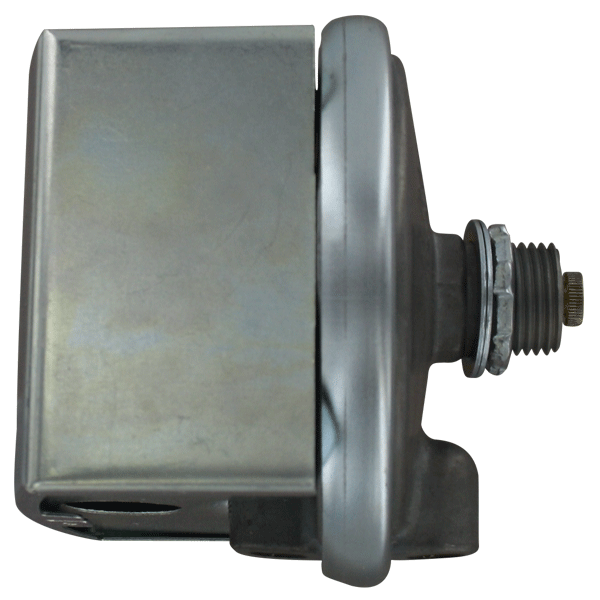

Dwyer 差压开关 1800系列

设定点从0.07 - 85英寸水柱,重复精度为2%

1800系列 工业级微差压开关尺寸小、价格低,重复精度为2%,广泛用于各种工业场合。可墙面或仪表盘面板上安装,并能很方便的调整设定点。产品通过了UL和CSA,FM的认证。

警告:只能用于空气及兼容气体


应用及案例


•  工艺应用

•  机械设备控制


产品特色


•  紧凑的尺寸和重复性提供了高价值的开关,在许多工业应用中非常有用

•  专为面板和墙面安装而设计,可轻松满足大多数工业环境中的安装要求

•  压力范围从0.07 in wc到85 in wc,使该开关适合广泛的应用



技术指标


介       质    空气和不易燃,兼容的气体

材       质    请咨询我们

温度范围    -34~ 82.2℃ (-30~180 °F);1823-00:-28.9 ~ 82.2℃ (-20~180 °F)

压力范围    10psig(68.95 kPa)连续,25psig(172.4 kPa)冲击压力

开关类型    单刀双掷(SPDT)

重  复  性    ±2%

电气指标    15A @ 120-480 VAC, 60Hz.电阻 1/8 HP @ 125 VAC,

                  1/4HP @ 250 VAC,60 Hz;在高频率的情况下,电流为10A

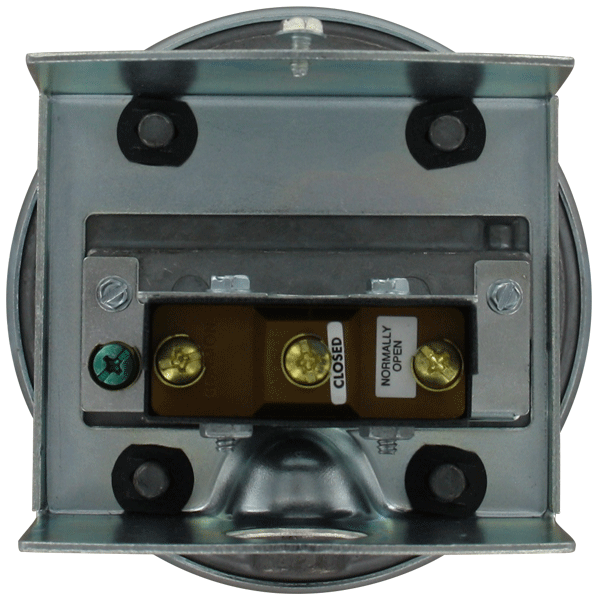

电气连接    3个螺丝接线端,普通型,常开和常闭

接头连接    1/8" NPT内螺纹

安装方位    垂直安装,其它方位咨询工厂

设定点调节    内部螺丝调节

重       量    595g(1lb 5 oz)

机构认证    CE, UL, CSA, FM



选项配件


选项

全天候防护外壳

16ga钢制外壳采用垫圈密封(NEMA4,IP66),可用于潮湿和有油的环境。经受200小时的喷盐测试,重5-1/2   lb(2.5kg)开关必须由工厂装配

注意:订货时将基本型号1823改为1824并且增加-WP后缀,例如:1824-1-WP

防爆外壳

外层覆盖铝的铸铁主体,额定Class I, Div.1 & 2,Groups D;Class II,   Div.1 & 2,Groups E,F,G;Class III和NEMA 7   CD,9 EFG,重7-1/2 lb(3.4 KG)开关必须由工厂装配

注意:订货时将基本型号1823改为1824并且增加-EXPL后缀,例如:1824-1-EXPL

军用环境结构

未列出的型号1820是一个特殊密封快速开关。用于高潮湿,多霉变和/或军事应用中,与型号1823类似除了死区稍大一点和没有一些低的设定点

注意:订货时请加后缀—MIL,例如:1820-2-MIL


配件

型号

描述

A-389

安装支架是采用重铬酸浸渍防腐处理的 16 ga。镀锌钢板制作;牢固耐久,并且安装简便

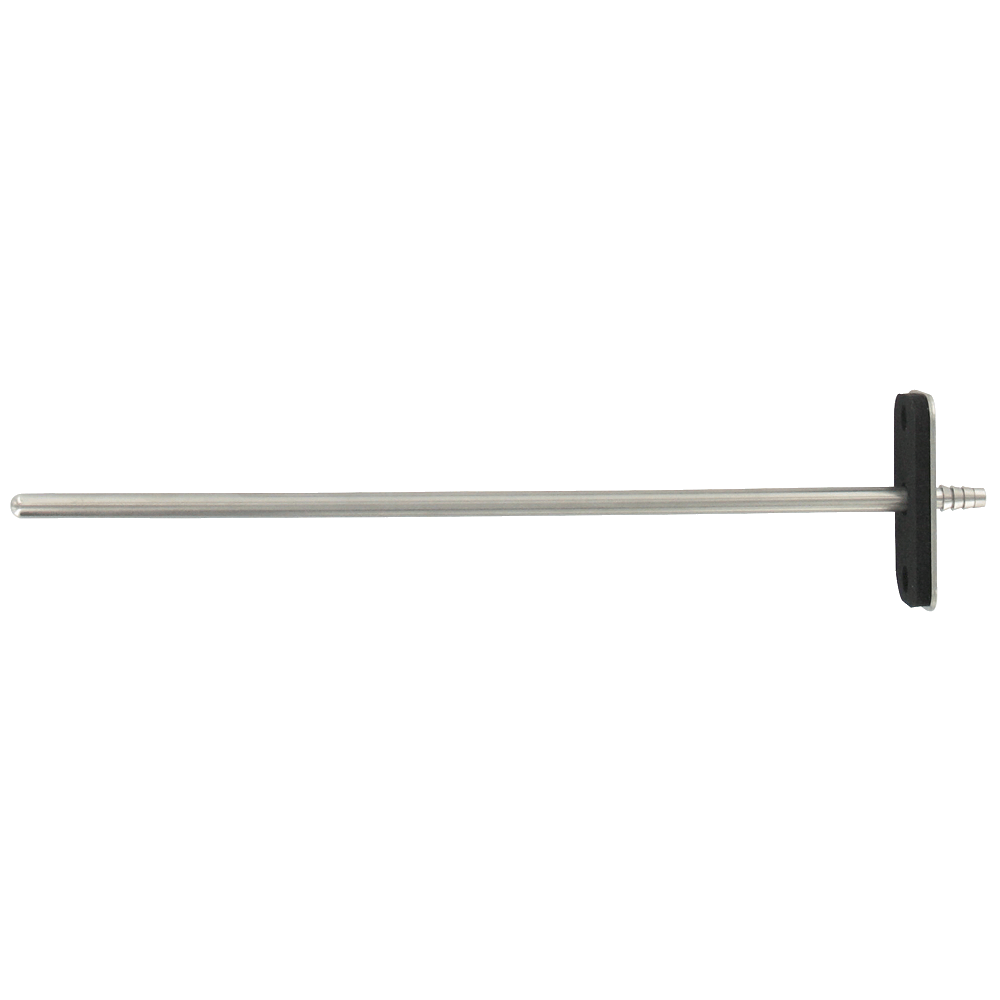

A-489

4"直型静压尖端,带安装法兰

A-491

6"直型静压尖端,带安装法兰

A-493

8"直型静压尖端,带安装法兰

A-302F-A

303 SS静压式尖端,带有安装法兰,用于3/16"   ID橡胶或塑料管;插入深度为4",包括安装螺钉

A-302F-B

303 SS静压式尖端,带有安装法兰,用于3/16"橡胶或塑料管;插入深度为6",包括安装螺钉

A-302F-C

303 SS静压式尖端,带有安装法兰,用于3/16"橡胶或塑料管;插入深度8",包括安装螺钉



安装手册


Instruction Manual.pdf



产品大图





型号列表


型号表

型号

操作量程

近似死区

in w.c.

最小设定点

最大设定点

1823-00

0.07 - 0.22

0.05

0.05

1823-0

0.15 - 0.5

0.06

0.06

1823-1

0.3 - 1.0

0.08

0.08

1823-2

0.5 - 2.0

0.1

0.12

1823-5

1.5 - 5.0

0.14

0.28

1823-10

2.0 -10

0.18

0.45

1823-20

3 - 22

0.35

0.7

1823-40

5 - 44

0.56

1.1

1823-80

9 - 85

1.3

3
