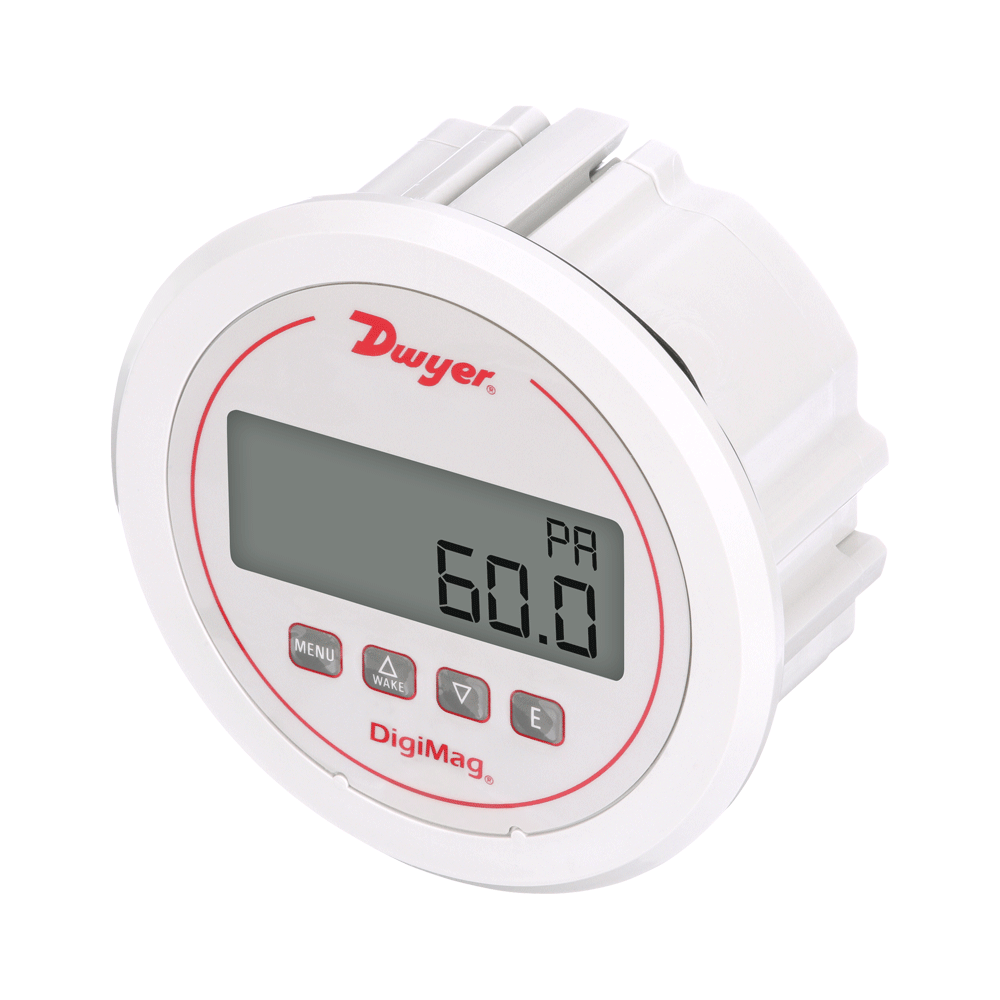

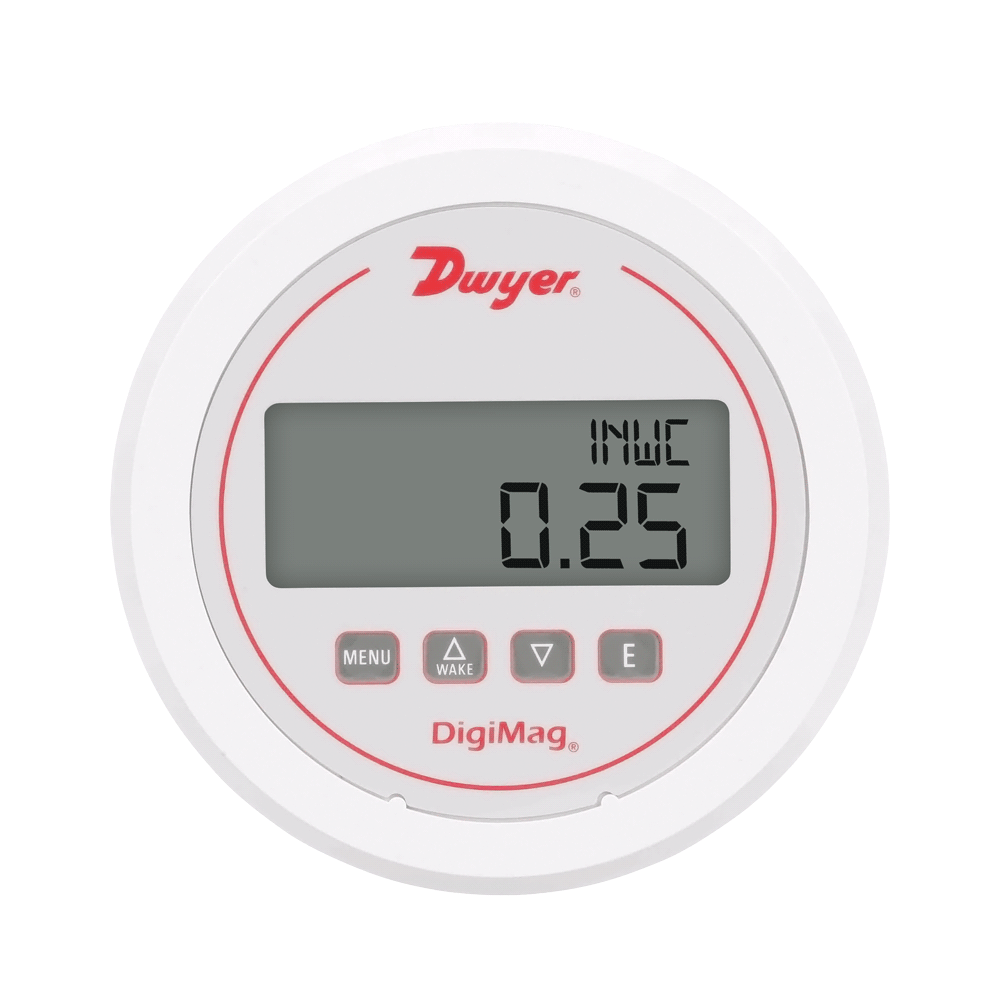

Dwyer 电池供电式差压表/风速表 DM-1000系列

可以现场编程选择测量压力、风速或流量

DM-1000系列数字差压表/风速表是替换模拟机械式差压表及风速表的最理想的数字式仪表。同模拟表相比,数字表具有更强大灵活的功能,诸如可以现场编程选择测量压力、风速或流量。此外DM-1000系列数字式差压表还具备一个特性,因其具有报警设定点,特别适用于有过滤器的应用场合,当过滤器脏了后,DM-1000将会闪烁报警,提醒客户需要进行维护等操作。
对DM-1000系列进行编程,仅仅需要通过菜单键进入4个醒目的子菜单,通过它们可以设定安全等级、选择工程单位、更改K系数(当使用不同的皮托管或流量传感器时)、设定圆形或方形管道尺寸(测量体积流量时)、更改过滤器设定点、查看最高/最低峰值数据、设定数字阻尼值用来平滑读数(用于读数波动较多的过程应用)、高级显示模式(用以节省电池),现场校准零点及量程。
​DM-1000系列数字式差压表/风速表,具有1%FS的精度(量程大于2? W.C)及2%精度(量程0.25? W.C到1? W.C)。DM-1000具有多种供电方式,可以使用9-24VDC电源模块供电,也可以使用9V电池供电。而当使用电源模块供电且仪表具有9V电池时,电池将起到备份的作用,即当停电时9V电池将自动启动,使仪表继续正常运行。

应用及案例


•  过滤器监控

•  空气速度或流量

•  鼓风机真空监测

•  风扇压力指示

•  管道、房间或建筑压力

•  洁净室正压指示


产品特色


•  现场编程减少安装时间

•  用户可选择的压力、空气速度或流量参数允许同一设备用于多种应用

•  维护到期时警报的专用过滤器设置点

•  安全级别允许匹配正确的技能访问

•  电源多功能性可与9-24 V直流电或9 V电池配合使用,允许在各种有线或非有线空间进行部署



技术指标


介       质    空气和不可燃气体,兼容气体

材       质    请咨询我们

外壳材料    玻璃钢

精       度    ±1% 满量程(包括线性、滞后和重复性);

                  1英寸水柱以下量程范围为±2%满量程

温度范围    0 ~ 140°F (-18 ~ 60℃)

温度补偿范围    32 ~ 122°F (0 ~ 50℃)

稳  定  性    ±1% 满量程/年

温度影响    标准值为±0.05% 满量程/°F

                  一英寸水柱以下的量程范围为 ±0.10% 满量程/°F

显       示    4位液晶显示(数显尺寸:0.60"H x 0.33"W)

显示刷新    可选择1秒,10min,或者选择按下按键更新

压力范围    正常和双向范围≤5 in w.c.,耐压2 psi(13.7 kPa);

                  正常和双向范围≥10 in w.c.,耐压11 psi(75 kPa)

可选择工程单位:in w.c., psi,kPa,Pa,mm w.c., mBar,in Hg, mm Hg,FS (0 ~ 100% FS)

电源要求    9V 碱性电池(已配备,用户可更换),可外接电源9-24 VDC

电池使用寿命    电池寿命取决于显示更新时间:

                        如果显示更新时间为1秒,则可用150小时;

                        如果显示时间为10 min,寿命为9个月;

                        如果禁用显示更新,电池可用1.5年

                        采用锂电池(基于ULTRALIFE的U9VL-J型)的话,寿命可提高四倍

电源消耗    最大5 mA

电气连接    可移除接线端排,16至26AWG线芯

                   接入方式:电缆压盖,用于0.114到 0.250" (2.9至6.4 mm)直径电缆

过程连接    1/8" (3 mm)内径的软管

防护等级    NEMA 4X (IP66)

重       量    1.18 lb(535 g)

尺       寸    前面板直径为5"(127 mm)

机构认证    CE



选项配件

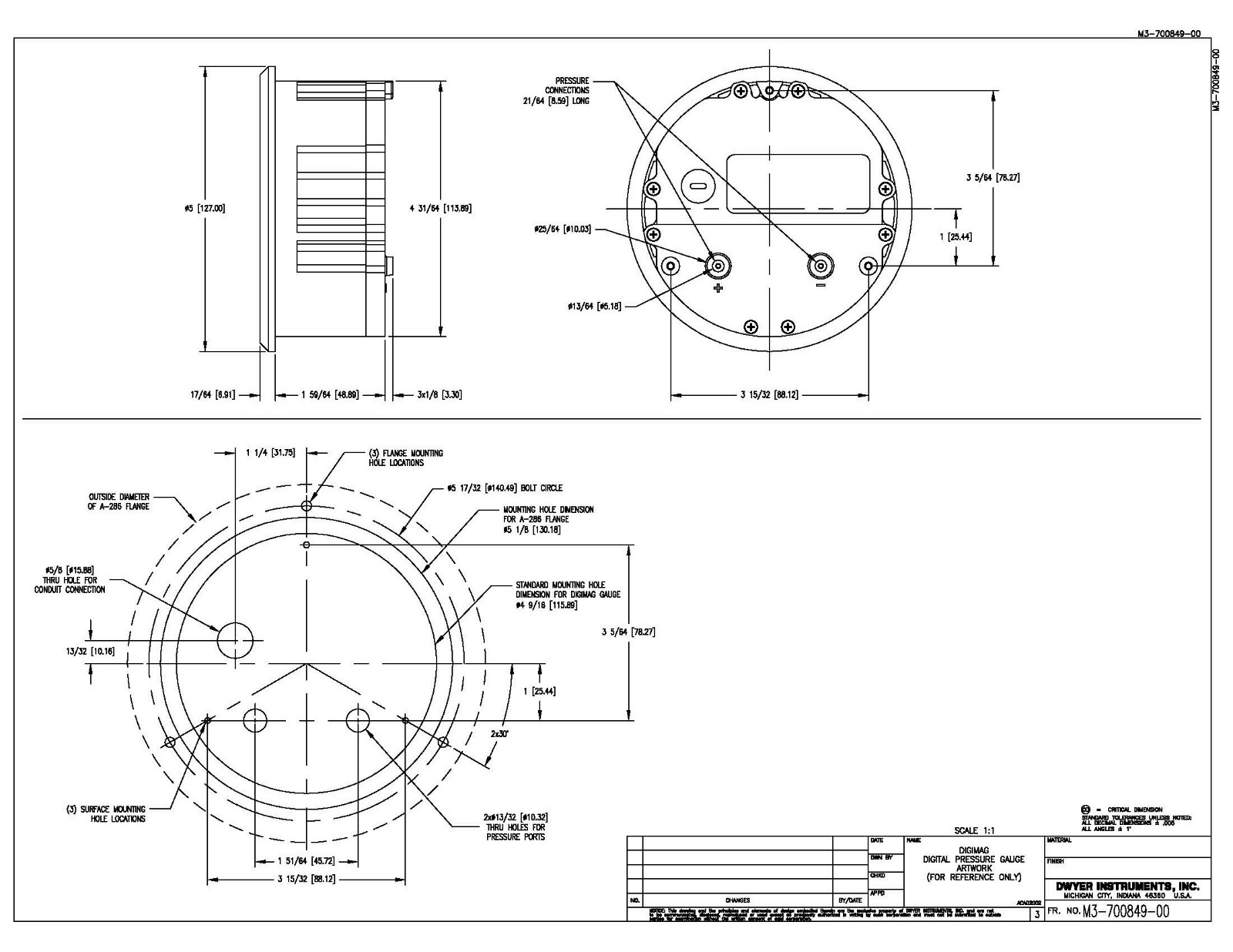

样图

部件号

描述


A-310A

3-way vent valve, plastic, 1/8" NPT to   1/4" metal tubing, 80 psi rating, replaces former Model A-310 (brass).   2.3" x .8" x .1", .10 lb.


A-481

Installer kit, (includes 2 static pressure   tips and PVC tubing).


A-286

4-1/2" Gage panel mounting flange


A-489

4" 303 SS straight static pressure tip   with flange.


A-480

Plastic static pressure tip.


A-320-BC

Weatherproof enclosure, ABS, compatible   with 2000 Magnehelic® gage, DM-1000 DigiMag® digital differential pressure   gage, DM-2000 differential pressure transmitter, instruments with backwards   compatible bezel option



产品大图



型号列表


EXAMPLE

DM

11

04

AT

Series DM-1104-AT Differential   Pressure Gage, range 0-1.0" w.c., with aluminum tag.

序列

DM





GAGE   TYPE


11

12



Pressure

Air   Flow

范围



02

03

04

05

07

08

09

10

11

12

22

23

24

25

27

28


0-0.25" w.c.

0-0.50" w.c.

0-1" w.c.

0-2" w.c.

0-5" w.c.

0-10" w.c.

0-15" w.c.

0-25" w.c.

0-50" w.c.

0-100" w.c.

0.25-0-0.25" w.c.

0.50-0-0.50" w.c.

1-0-1" w.c.

2-0-2" w.c.

5-0-5" w.c.

10-0-10" w.c.

选项




AT

NIST

铝制标签

NIST   校准证书



型号

描述

DM-1102

DigiMag® differential digital pressure   gage, range 0-0.25" w.c.

DM-1103

DigiMag® differential digital pressure   gage, range 0-0.5" w.c.

DM-1104

DigiMag® differential digital pressure   gage, range 0-1" w.c.

DM-1105

DigiMag® differential digital pressure   gage, range 0-2" w.c.

DM-1107

DigiMag® differential digital pressure   gage, range 0-5" w.c.

DM-1108

DigiMag® differential digital pressure   gage, range 0-10" w.c.

DM-1109

DigiMag® differential digital pressure   gage, range 0-15" w.c.

DM-1110

DigiMag® differential digital pressure   gage, range 0-25" w.c.

DM-1111

DigiMag® differential digital pressure   gage, range 0-50" w.c.

DM-1112

DigiMag® differential digital pressure   gage, range 0-100" w.c.

DM-1122

DigiMag® differential digital pressure   gage, range 0.25-0-0.25" w.c.

DM-1123

DigiMag® differential digital pressure   gage, range 0.5-0-0.5" w.c.

DM-1124

DigiMag® differential digital pressure   gage, range 1-0-1" w.c.

DM-1125

DigiMag® differential digital pressure   gage, range 2-0-2" w.c.

DM-1127

DigiMag® differential digital pressure   gage, range 5-0-5" w.c.

DM-1128

DigiMag® differential digital pressure   gage, range 10-0-10" w.c.
