Dwyer 差压表 2-5000系列

精度高,尺寸小,可靠性高,价格低

2-5000系列 Minihelic® II微差压表结构紧凑,体积小,低价格,精度高,广泛用于各种需要监测微差压的场合。Minihelic®Ⅱ微差压表是一款功能齐全的指针式差压表,耐压30psig,它是我们最小巧的微差压表。只要在盘面开2-5/8”直径的圆孔,就能方便的用于盘面安装,标准配置为推入式接头,也可选择1/8”NPT外螺纹接头。 带过压安全保护功能,只要压力低于耐压值都不会损坏仪表。它的前面板和后罩板都可被移除,容易检修和维护。

微差压表采用了玻璃钢铸成的外壳,盘面为有机玻璃,使得它能够经久耐用,并能承受更高的压力。它的精度为5%,价格低,特别适用于OEM制造的各种设备,例如通风柜,医用呼吸机,空气取样机,层流罩,空气处理机等。 Minihelic®Ⅱ微差压表最适合于那些那些不需要用到象Magnehelic&微差压表那么高的精度,灵敏度和微小差压测量的应用场合。

应用及案例


•  室内正压监测

•  过滤器状态现场指示

•  风柜风速

•  管道压力

•  通风柜

•  医用呼吸机

•  空气取样机

•  层流罩

•  空气处理机


产品特色


•  外壳采用玻璃纤维加强的尼龙注模而成

•  指针档块采用模制橡胶以避免在指针过量程时损坏

•  广角度透镜表盘采用有机玻璃制作,可移除

•  铝制刻度板采用石版印制,黑字白底,读数清晰

•  末端为红色的指针非常醒目,固定螺旋轴上

•  横臂式配件将螺旋轴、螺旋轴承和指针轴装配在一起

•  宝石轴承可使螺旋轴无摩擦运动

•  螺旋轴是由高磁导率的合金精密制成。配合宝石轴承,运动自如,用于转动指针来指示刻度

•  螺旋轴配合宝石轴承,利用磁力转动指针来指示刻度



技术指标


介       质    空气及兼容气体
材       质    请向厂家咨询
外       壳    玻璃纤维尼龙;聚碳酸酯面板
精       度    在21.1°C(70°F)温度下,满刻度的±5%
压力范围    任一个压力接口持续30 psig (2.067 bar)
温度范围    -6.67 至48.9°C(20 至120°F)
尺       寸    表盘直径2-1/16‘’ (52.39 mm)
安装方位    膜片用于垂直方向,其它位置方位请向厂家咨询
连 接  件    软管接头,适用于3/16‘’ 内径管道(标准),1/8‘’ NPT 外螺纹(可选择)
重       量    170.1g(6 oz)


选项配件



选项

要订购添加后缀

描述

-NPT

1/8"外螺纹NPT

例如:2-5001-NPT

-BB

底部表面装有倒钩

例如:2-5001-BB

-NIST

可溯源证书

例如:2-5001-NIST

-FC

工厂校准证书

例如:2-5001-FC


配件

型号

描述

A-302F-A

带安装法兰的303SS的静压头,3/16"橡胶或塑胶管,插入深度4“,包括安装螺丝

A-434

便携套件

A-489

4" 带法兰的平直静压头

A-497

表面安装支架

A-609

空气过滤器组件

A-480

塑料静压喷嘴

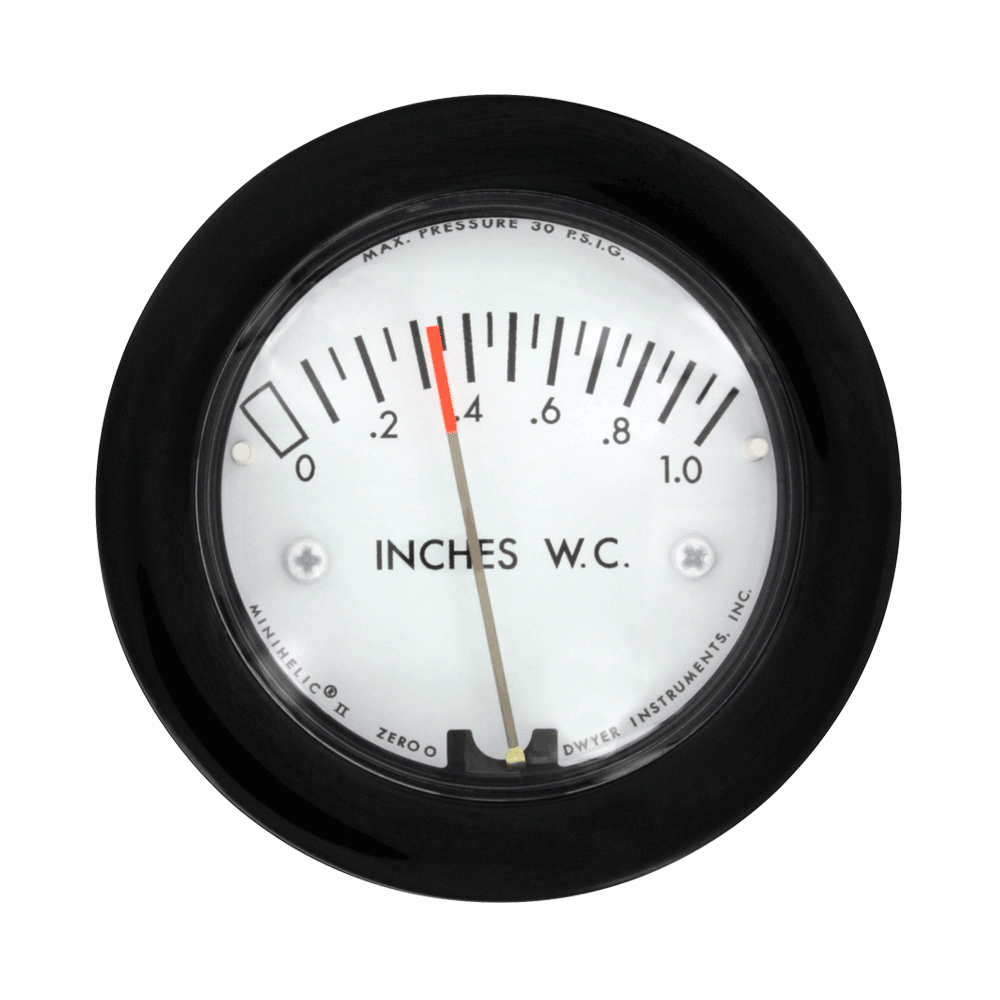

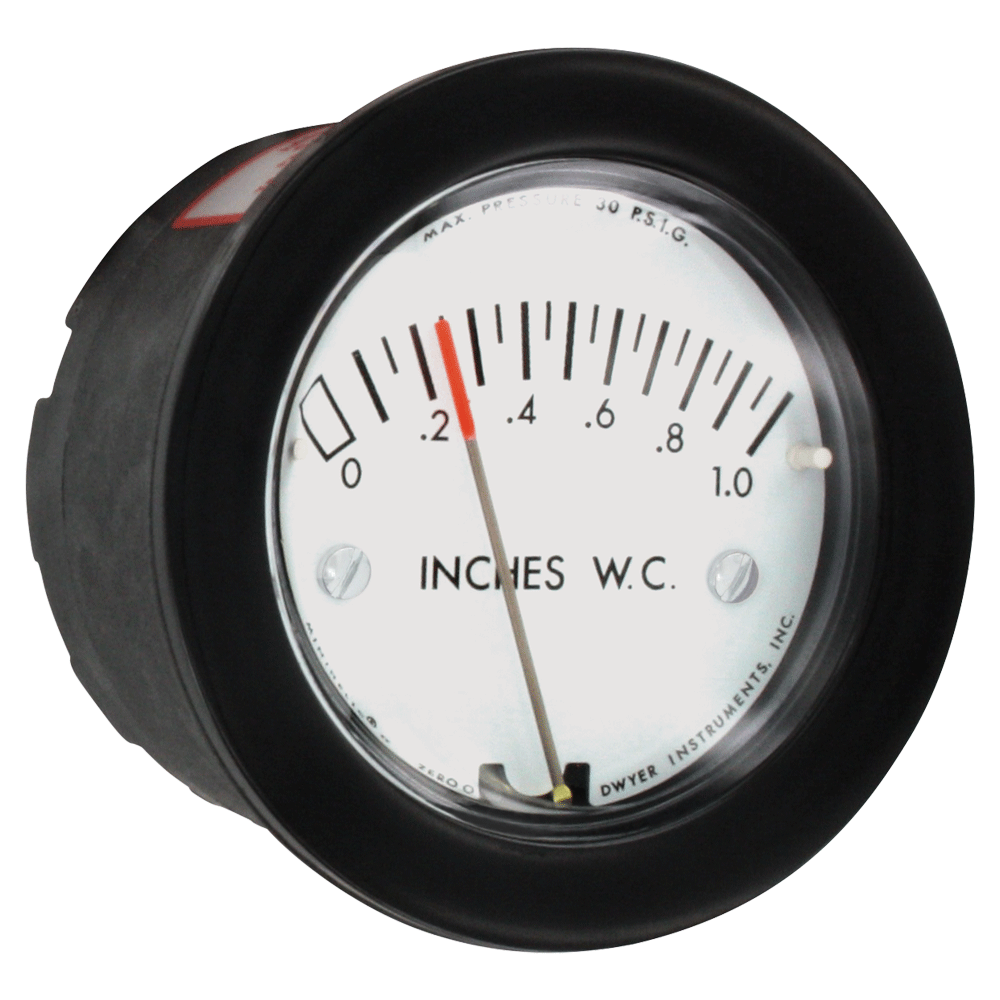

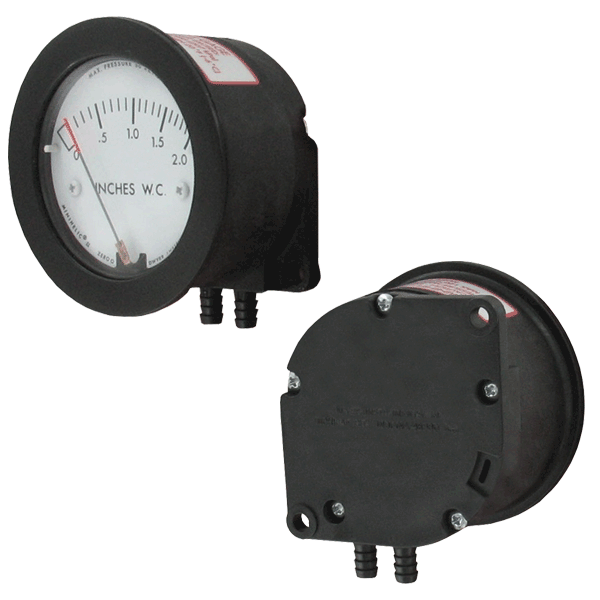

产品大图





型号列表


型号列表

型号

量程,

Inches of Water

型号

量程,

MM of Water

2-5000-0

0-0.5

2-5000-25MM

0-25

2-5001

0-1.0

2-5000-50MM

0-50

2-5002

0-2.0

2-5000-100MM

0-100

2-5003

0-3.0

型号

量程,

Pa

2-5005

0-5.0

2-5010

0-10

2-5000-125Pa

0-125

2-5020

0-20

2-5000-250Pa

0-250

2-5040

0-40

2-5000-500Pa

0-500

2-5060

0-60

型号

量程,

PSI

2-5100

0-100

型号

量程,PSI

2-5000-1 kPa

0-1

2-5205

0-5

2-5000-3 kPa

0-3



订货选型


Model

Description

2-5000-0

Differential pressure gage, range   0-0.5" w.c.

2-5001

Differential pressure gage, range   0-1.0" w.c.

2-5002

Differential pressure gage, range   0-2.0" w.c.

2-5003

Differential pressure gage, range   0-3.0" w.c.

2-5005

Differential pressure gage, range   0-5.0" w.c.

2-5010

Differential pressure gage, range   0-10" w.c.

2-5020

Differential pressure gage, range   0-20" w.c.

2-5040

Differential pressure gage, range   0-40" w.c.

2-5060

Differential pressure gage, range   0-60" w.c.

2-5100

Differential pressure gage, range   0-100" w.c.
