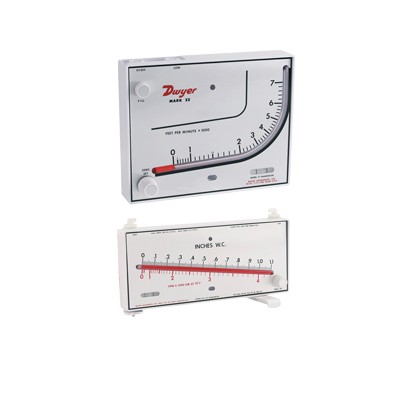

Dwyer 塑料差压计 MarkⅡ系列

固定和便携式应用的精度为3%

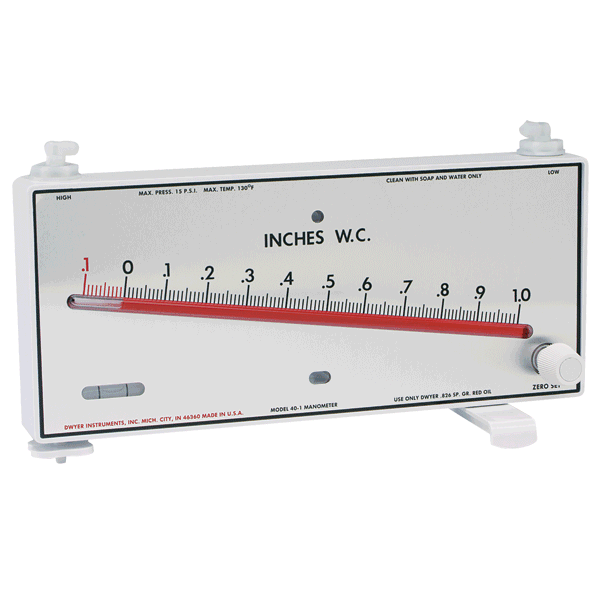

Dwyer Mark II系列模制压力计分倾斜型和倾斜-垂直型。25型压力计的曲线形倾斜-垂直管可以提供较大的量程,而且可以在低读数时增量更明显,易于读数。25型压力计特别适合于一般用途的应用。40型倾斜式压力计在量程范围内可以提供线性化的标定和出色的分辨率。40型压力计尤其适合于风速和空气过滤器计量应用。这两种类型的压力计都可以测量正压(表压)、负压(表压)和差压。

构造 - Mark II压力计价格经济、结构紧凑,而且有固定式和便携式两种构造可以提供。标准的40型配有便携式支架。25型可以选配A-612支架。这种风速计的结构很简单,由牢固的白色模制聚苯乙烯外壳、指示管和流体套管、模制ABS调节钮、零点调节活塞、带减震装置的玻璃刻度管,以及防漏的"O"形密封环组成。25型所带的溢流罐可以缓解中等过压。40型所带的浮子操纵的过压保护装置则可提供更大的保护。铝壳和环氧涂层上有石版印刷的刻度。

安装 - Mark II压力计可以用提供的两个螺钉装在任何垂直的表面上。内置的水准仪在拧紧安装螺钉之前可以简化水准测量。只要将储液处加满,将液体刻度调整至零,再接上tubing管,压力计就可以开始使用了。

应用及案例


• 烤漆房

• 风速测量

• 空气过滤计



产品特色


• 范围广泛,易于阅读的校准增量

• 量规非常适合常规测量和特定的空气应用

• 紧凑,固定或便携式设备,使其成为OEM或用户应用中压力测量的简单工具



技术指标


倾斜式/垂直式

           ±3FS

温度范围    60 ℃(140°F

压力范围    70 kPa10 psi

           472 g1.04 lb

           符合欧盟指令2011/65 / EURoHS II)的技术要求





           ±3FS

温度范围    65 ℃(150°F

压力范围    100 kPa15psi

标尺长度    大约 8-1 / 4"21cm

           558 g1.23 lb

           符合欧盟指令2011/65 / EURoHS II)的技术要求



选项配件



部件号

描述


A-612

便携式支架


A-606

Mark II系列用空气过滤器组件


A-101

1盎司分配器瓶红色压力表液,.826 sp. gr


A-102

4盎司瓶红色压力表液,0.826   sp. gr


A-103

1 pt瓶红色压力表液,.826   sp. gr


A-104

1 qt瓶红色压力表液,.826   sp. gr


A-110

1盎司分配器瓶蓝色压力表液体,1.910 sp. gr


A-111

1 pt瓶蓝色压力表液,1.910   sp. gr


A-489

4" 303 SS直静压前端带法兰,1/4"软管倒钩


A-225

柔性双柱塑料管材,中尉灰色,红色代码条纹,1/8”ID,长度为750英尺,每英尺


A-315

表连接器,关闭型,适用于3/16”橡胶管


420706-00

红色指针指示器


420706-01

绿色指针指示器


A-220

透明柔性乙烯基管很容易检查,因此是最好的测试应用,流体进入油管存在的可能性。3/16"内径x   5/16"外径,长度500';45 psi最大压力@ 73°F


A-480

塑料静压头




OEM专用产品-所有Dwyer®Mark II模压塑料压力计都可以按照OEM的数量提供,并带有您的名称和特殊的图形和刻度。



产品大图






型号列表


型号

描述

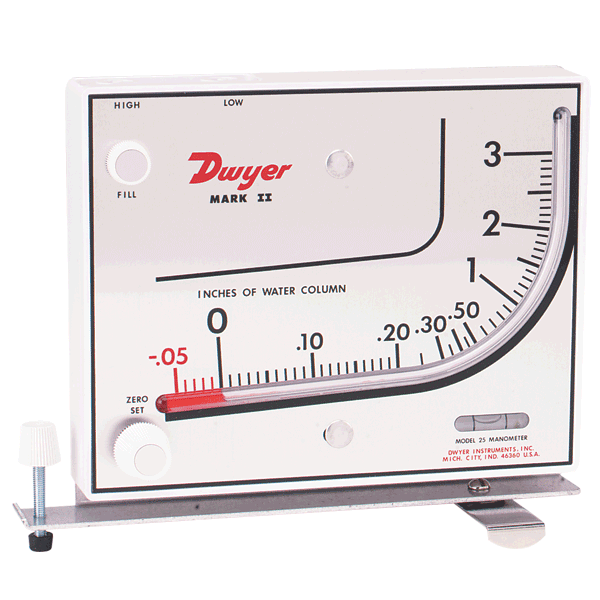

MARK II 25

模压塑料压力计,量程0-3”w.c.,红色流体,0.826 sp. gr

MARK II 26

模压塑料压力计,量程0-7"   w.c.,蓝色流体,1.91 sp. gr

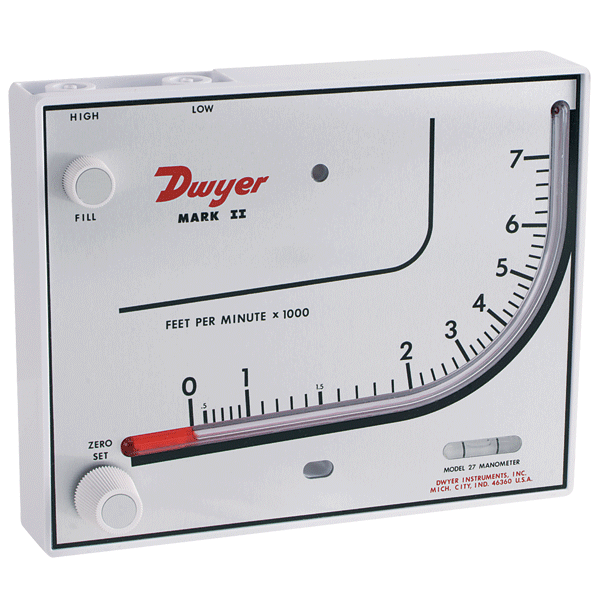

MARK II 27

模制塑料压力计,量程0-7000 fpm,红色流体,0.826 sp. gr,需要单独销售的皮托管

MARK II 28

模制塑料压力计,量程0- 10500   fpm,蓝色流体,1.91 sp. gr,需要单独销售的皮托管*

MARK II M-700PA

模压塑料压力计,量程10-0-700   Pa,红色流体,0.826 sp. gr

MARK II MM-180

模制塑料压力计,量程0-180 mm w.c.,蓝色流体,1.91 sp. gr

MARK II MM-80

模压塑料压力计,量程0-80 mm w.c.,红色流体,0.826 sp. gr
