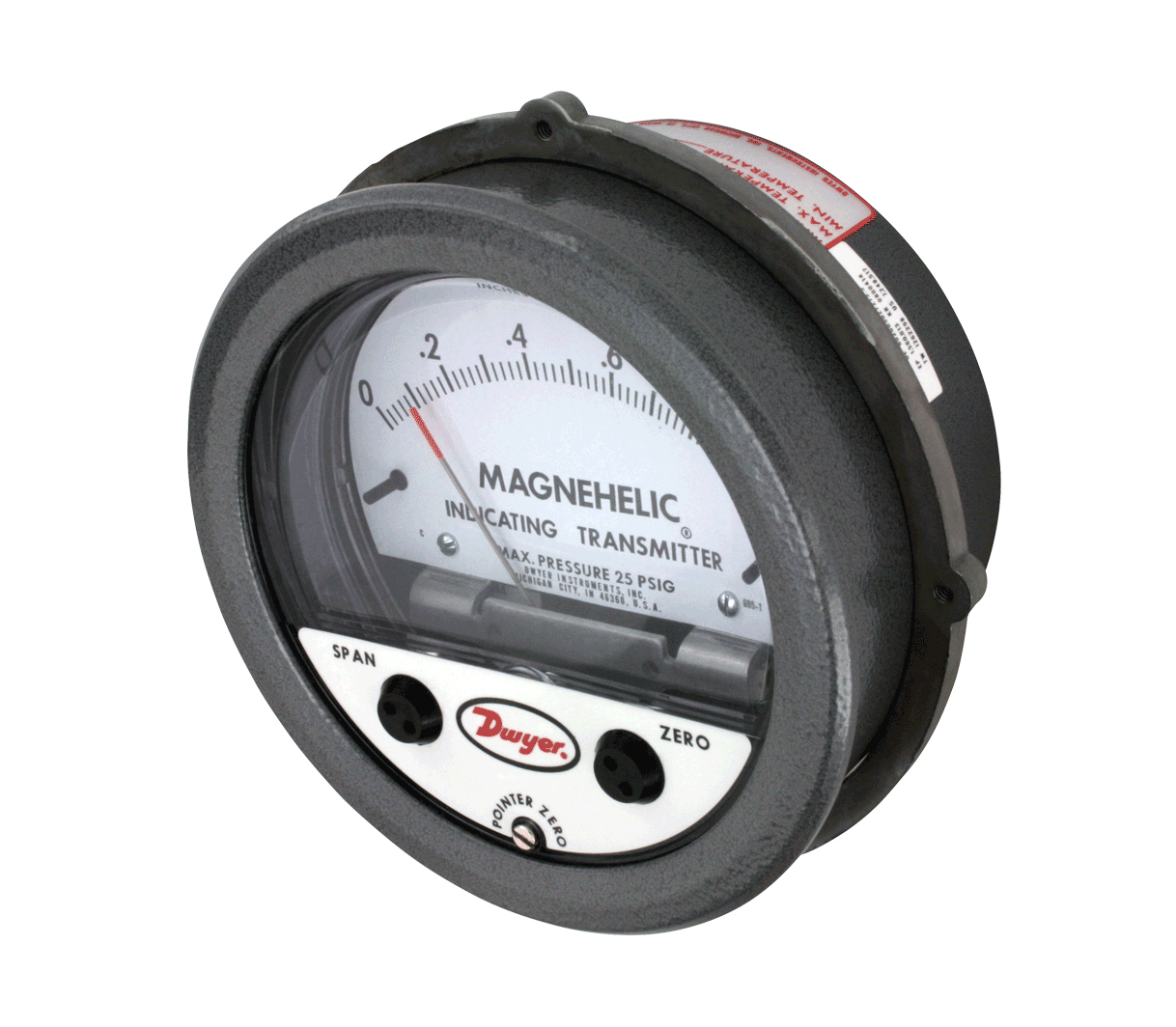

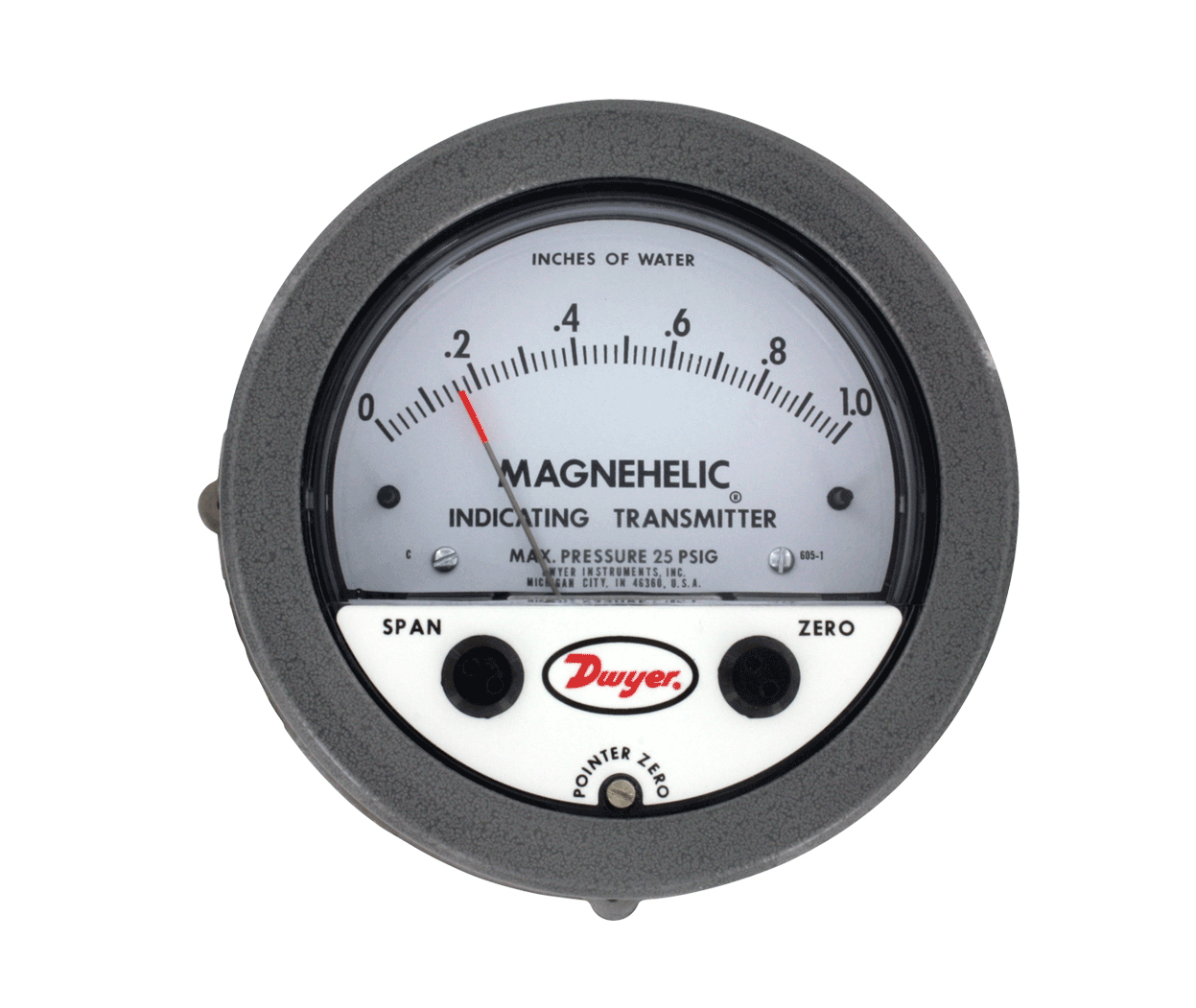

Dwyer Magnehelic®带指示差压变送器 605系列

与标准Magnehelic®压差计相同的尺寸

605系列带Magnehelic®指示的微差压变送器可现场指示空气或其它兼容气体的微差压,还能变送输出信号。这个多功能的仪表最适用于采暖通风空调系统,特别是需要在现场检查维护和故障分析的场合。它现场读数清晰,采用两线制回路供电,组合了可靠耐用的Magnehelic®微差压表和600系列差压变送器的设计理念。后部端子排可很容易地连接于任何4-20mA信号,回路供电10-35VDC。

应用及案例



•  监测风管压力、建筑物室内压力

•  过滤器状态监测

•  洁净室压力现场指示,并远传信号到控制室


产品特色

• 易读表盘容易在远处读数

• 专利设计提供对压力变化的快速响应 – 在危急情况下信号和警报都不会延迟

• 坚固耐用的外壳和高品质的组件相结合,可提供长期运行寿命和最短的停机时间

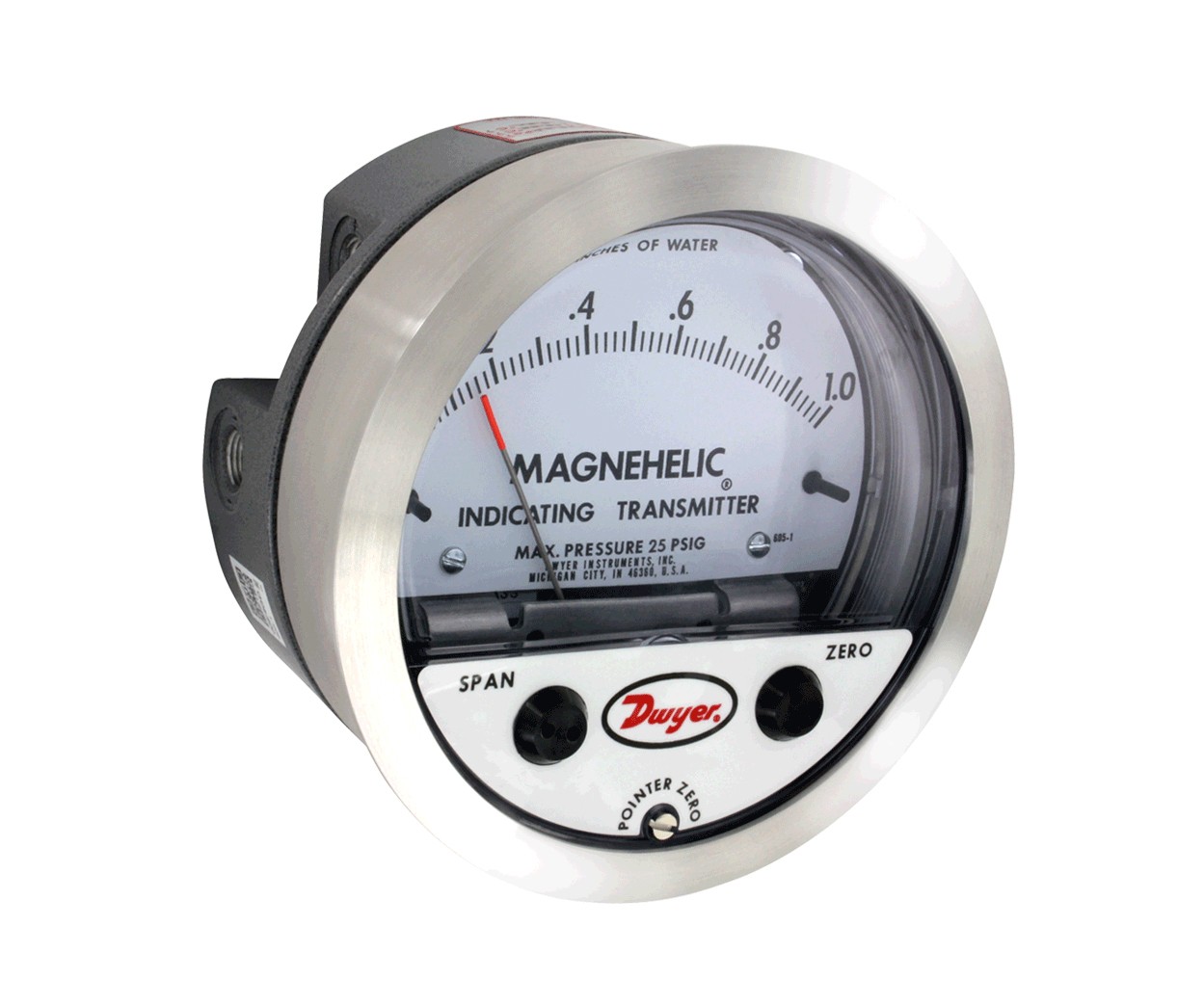

• 可选不锈钢表圈与Magnehelic®表的安装直径相同,容易现场升级 – 605带现场指示的变送器



技术指标


指示表技术指标

介       质    空气和不可燃,兼容气体

材       质    请咨询工厂

精       度    见型号表

稳  定  性    满刻度的±1% /年

耐压范围    见型号表

温度范围    - 6.67 ~ 48.9 ℃ (20 ~ 120 °F)

过程连接     1/8'' NPT内螺纹

尺       寸    4'' (101.6 mm) 表盘, 5''(127 mm)外径 x 2-11/16'' (68.3 mm)

                  不锈钢款: 4-3/4" (120.7 mm)外径 x 2-21/32 (67.5 mm)

重       量    1 lb, 12.6 oz (811 g)

认       证     CE


变送器技术指标

精       度    见型号表(包括线性度,迟滞,重复性)

温度范围    -6.67 ~ 48.9 ℃(20 ~ 120 °F)

补偿温度范围    0 ~ 48.9 ℃(2 ~ 120 °F)

温度影响    满刻度的±0.025% / °F (0.045% FS/ ℃)

供电电源    10-35 VDC (2-线)

输出信号    4 - 20 mA

零点和量程调整    带保护的电位计

回路电阻    DC;最大 0-1250 Ω

电流消耗    DC;最大38 mA

电气连接    螺丝接线端排

安装位置    隔膜为垂直方向,如果其它方向安装,请咨询工厂



选项配件


选项

要订购添加后缀:

描述

-SS

304磨砂不锈钢表圈,和Magbehekic®开孔尺寸兼容

例如: 605-3-SS

-NIST

NIST  可溯源校准证书

例如: 605-3-NIST


配件

型号

描述

A-298

铝制平板支架,用于嵌入式安装

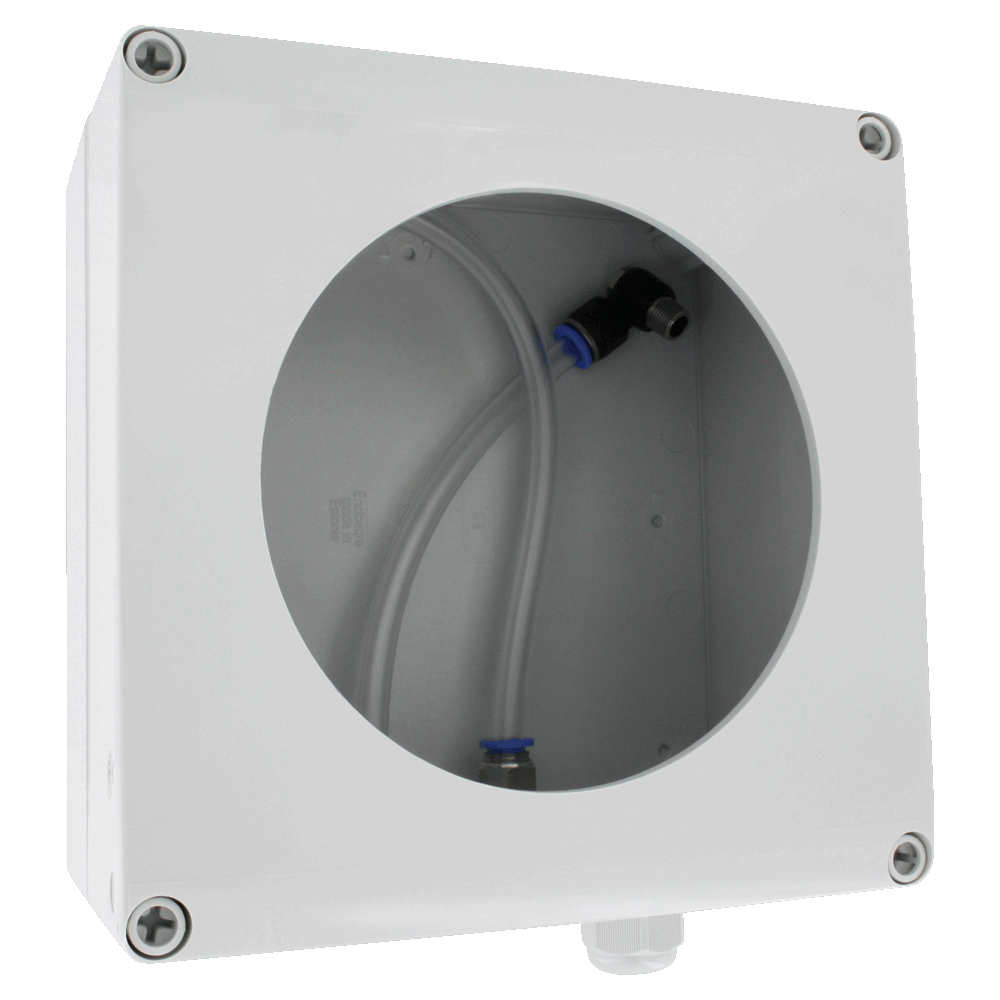

A-370

安装支架,对605变送器在支架上嵌入式安装。接下来表面安装。灰色环氧树脂表面,钢制



尺寸详图


605_DD.pdf



产品大图



型号列表


型号列表

型号

量程,in w.c.

最大压力

电气精度 +/-%

机械精度 +/-%

605-00N

0.05 - 0 - 0.2

10 psi(68.95 kPa)

4

4

605-11

0 - ±0.25

10 psi(68.95 kPa)

2

3

605-0

0 - 0.50

10 psi(68.95 kPa)

2

3

605-1

0 - 1.0

10 psi(68.95 kPa)

2

2

605-2

0 - 2.0

2 psi(13.79 kPa)

0.5

2

605-3

0 - 3.0

2 psi(13.79 kPa)

0.5

2

605-6

0 - 6.0

2 psi(13.79 kPa)

0.5

2

605-10

0 - 10

2 psi(13.79 kPa)

0.5

2

605-20

0 - 20.0

11 psi(75.8 kPa)

0.5

2

605-30

0 - 30

11 psi(75.8 kPa)

0.5

2

605-50

0 - 50

11 psi(75.8 kPa)

0.5

2

型号

量程,in Pa

最大压力

电气精度 +/-%

机械精度 +/-%

605-12

0 - ±60

10 psi(68.95 kPa)

4

4

605-13

0 - ±100

10 psi(68.95 kPa)

2

2

605-60PA

0 - 60

10 psi(68.95 kPa)

2

4

605-125PA

0 - 125

10 psi(68.95 kPa)

2

3

605-250PA

0 - 250

10 psi(68.95 kPa)

2

2

605-500PA

0 - 500

2 psi(13.79 kPa)

0.5

2
