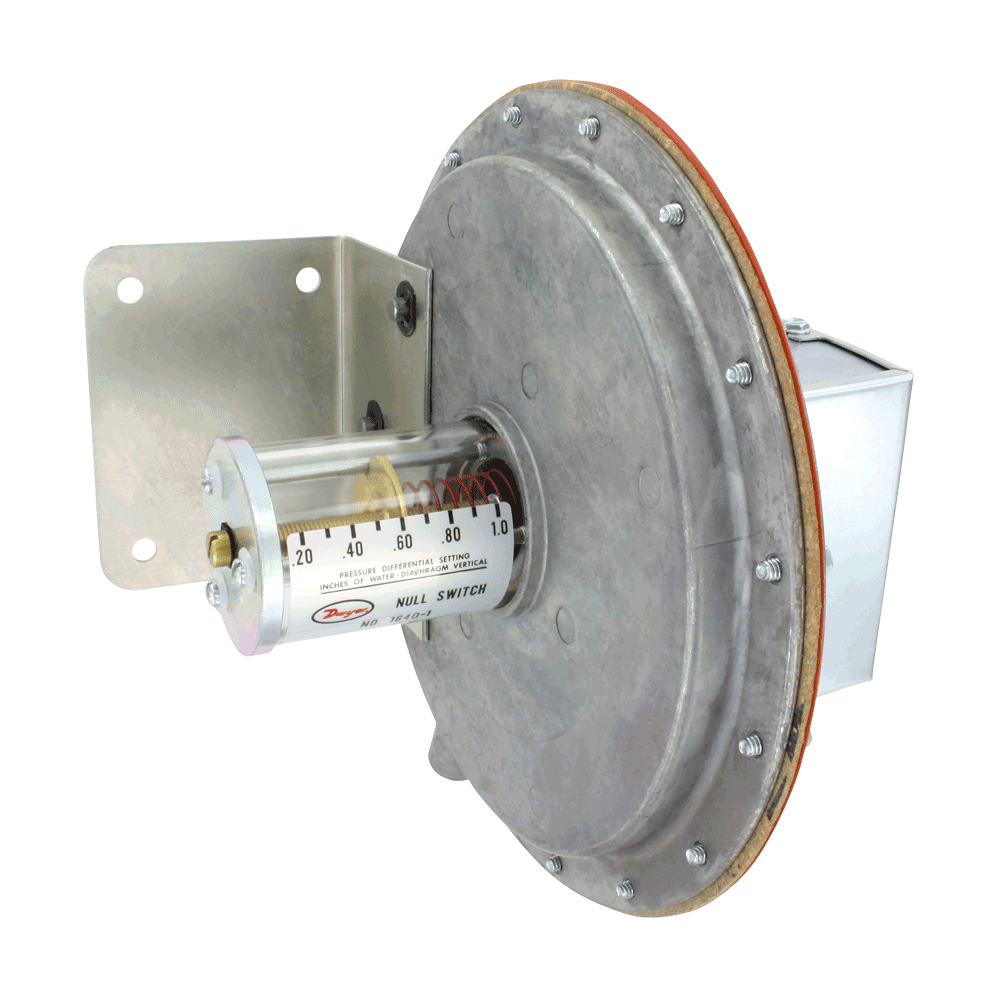

Dwyer 差压开关 1640系列

可视可调设定点,可调盲区

1640系列浮动触点零位开关中用于高、低驱动的独特电气开关设计是Dwyer仪器公司的另一项创新。Dwyer®1640型压差开关类似于高精度大膜片系列1630开关。然而,型号1640配备了一个单极,双掷浮动接触开关(不是快速动作),所以具有盲区开关的功能。
当压力变化时隔膜产生位移,并移动浮动触点来触发开关,在两个预设点之间的移动没有任何开关动作。当差压上升动作到预设点时,“高”电路将会关闭。当差压降到预设点时,“低”电路将会关闭。
预设的水平。当降压差达到预设值时,“低”回路闭合。

应用及案例


• 风门定位

• 风管空气控制



产品特色


•  浮动“空”开关支持应用程序需要两个设定点的操作,如开启和关闭风门控制

•  可视设定点指示器简化了操作和故障排除

•  大隔膜提供低量程精度,提供精确控制



技术指标


介       质    空气和不易燃,兼容的气体。

材       质    请咨询我们

温度范围    -34.4 ~ 43.3°C(-30 ~ 110℉)

压力范围    10 psig (68.95 kPa)连续,25 psig (172.4 kPa)电涌。

开关类型    单刀双掷浮动触点(不是快速动作)

电气额定值    无感应—2.5A @110 VAC;1.5A @ 220 VAC;1A @ 24 VDC;0.5A @ 110 VAC;带电感-1A,110 VAC;0.5A @ 220 VAC;对于十分低的压力变化,1/2A @ 24 VDC 欠载70-80%。

开关动作    SPDT 浮动触点(不是快速动作)

电气连接    3螺丝型

过程连接    1/8˝ 内螺纹 NPT

安装方向    膜片垂直,其他安装方向请咨询工厂

设定点调节    螺旋式

重       量    2.18 Kg(4lb 13oz)

认       证    CE



选项配件



安装手册


Instruction Manual.pdf



产品大图





型号列表


型号表

型号

量程in w.c.

可调零范围

最小设定点

最大设定点

1640-0

0.01 ~ 0.2

0.01

0.03

1640-1

0.2 ~ 1.0

0.02

0.06

1640-2

1.0 ~ 4.0

0.03

0.12
