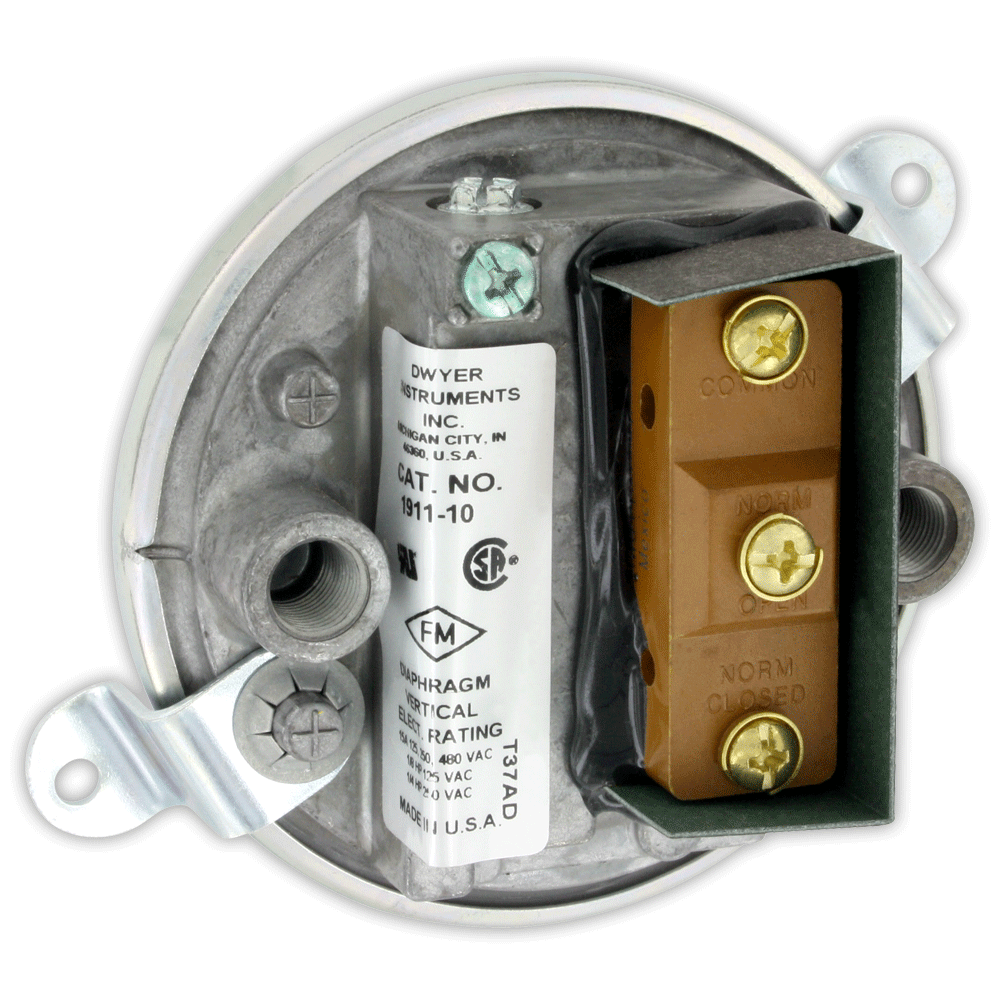

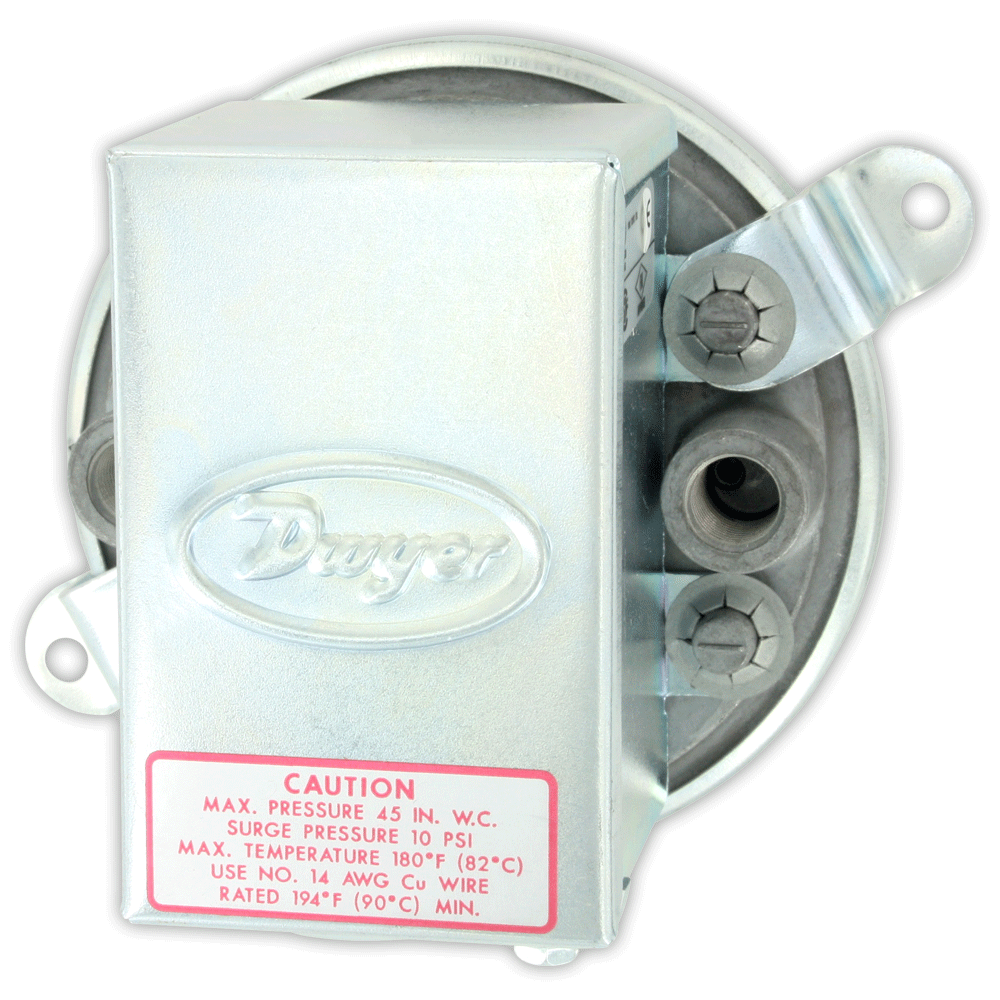

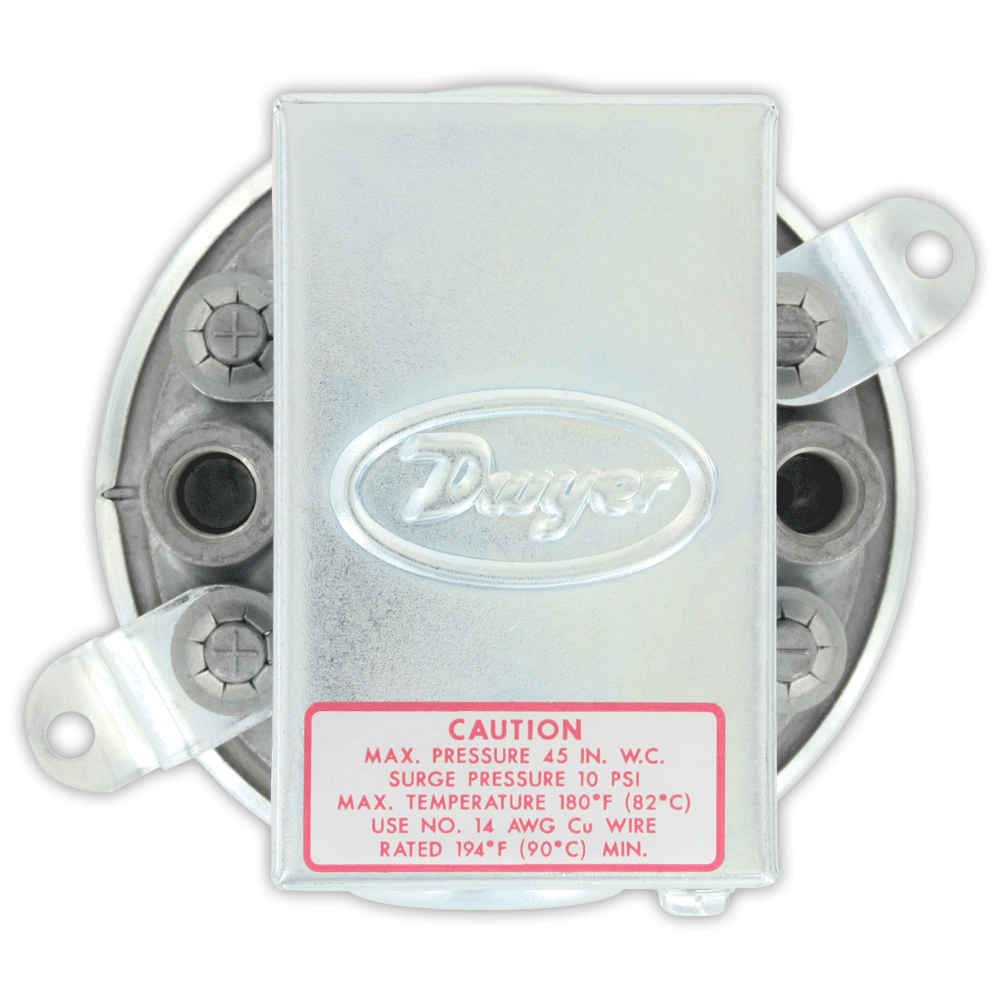

Dwyer 微差压开关 1900系列

设定点从0.07 - 20英寸水柱,重复精度为3%

1900系列微差压开关是最通用的系列产品,技术先进,结构精密,性价比高。它为空调系统而设计,也用于其它多种工业场合。 1900系列开关的设定点从0.07到20"英寸水柱(1.8到508毫米水柱),用于空气或兼容气体。设定点很容易调节,调节螺丝被保护在外壳内,以防止误调。产品通过了UL,CE,CSA和FM认证。

警告:产品只能用于空气及兼容气体

应用及案例


•  空调制冷线圈结冰检测;除霜周期开始

•  堵塞过滤器检测

•  可变风量控制器


产品特色


•  紧凑尺寸和可重复性,为许多工业应用提供高性价比的开关

•  从0.07"到20"in w.c.设点的,可以满足低压力开关的要求

•  设定点调节旋钮在外壳内可以防止篡改



技术指标


介       质    空气和不可燃气体,兼容的体

材       料    请咨询我们

温度限制    -34 ~ 82.2 ℃(-30~180 °F)

压力限制    持续压力45 in w.c. (11.2 kPa),冲击压力10 psig(68.95 kPa)

开关类型    单刀双掷(SPDT)

可重复性    ±3%

电气等级    15 A @ 120-480 VAC, 60hz;电阻1/8 HP @125 VAC,

                   1/4 HP @ 250vac,60hz;在高循环率下降低到10 A

电气连接     3个选转接线端,常见,常开,常闭

连  接 件    1/8" NPT内螺纹

安装方向    膜片处于垂直位置,其他方向需要咨询我们

设置点调整    外壳内螺丝调节

重       量    581g(1 lb 4.5 oz)

机构认证     CE、CSA、FM、UL,选项-EXPL防爆外壳不具有任何机构的批准



选项配件


选项

全天候防护外壳

16   ga(0.41mm)   带衬垫的钢外壳(NEMA 4, IP66)用于潮湿或油性条件。经过200小时的盐雾试验。重量Wt. 5-1/2 Ib(2.5 kg),这个外壳必须在工厂进行安装

注意:订购时将型号1910年更改为1911,并添加-WP后缀

例如: 1911-1-WP

防爆外壳

外层覆盖铝的铸铁主体,额定Class I, Div.1 & 2,Groups D;Class II,   Div.1 & 2,Groups E,F,G;Class III和NEMA 7   CD,9 EFG,重7-1/2 lb(3.4 Kg)开关必须由工厂装配

注意: 订购时将型号1910更改为1911,并添加-EXPL   后缀

例如:1911-1-EXPL

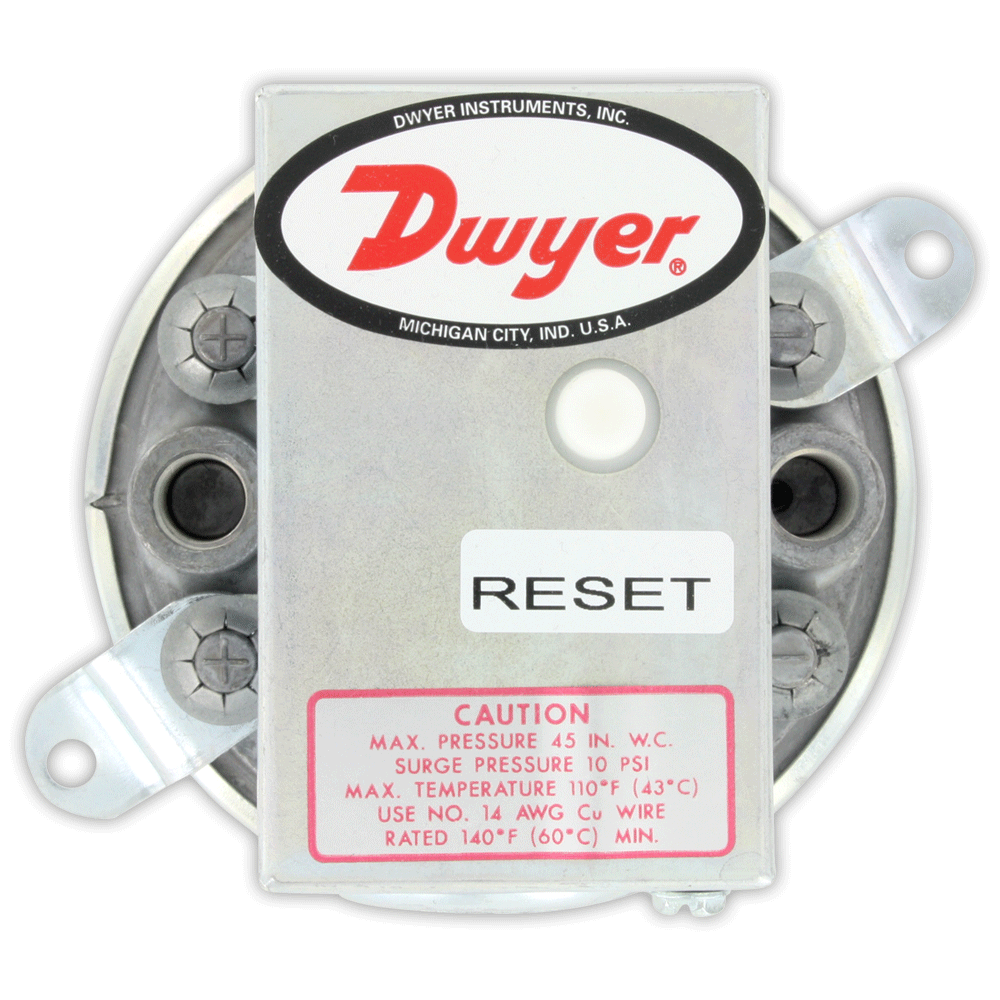

手动复位选项 (Model 1900 MR)

包括特殊的弹簧开关,在压力增加的情况下。当压力降至设定值以下时,必须手动复位。仅限-1、-5、-10或-20范围。没有UL认证, CSA或FM列出。只适用于单一正压应用

注意:订货时将型号1910改为1900,加上-MR后缀

例如:1900-10-MR


配件

型号

描述

A-399

管道压力监测套件:适用于标准或手动复位模式开关;包括安装法兰,油管和适配器

A-329

黄铜弯管接头;应用于需要直角连接的情况;对于差压需要两个

A-302F-A

303   SS静态压头安装法兰;3/16"ID橡胶或塑料管材;4"插入深度;包括安装螺丝

A-489

4"静压带法兰



安装手册


Instruction Manual.pdf



产品大图






型号列表


型号表

型号

操作量程

近似死区

in   w.c.

最小设定点

最大设定点

1910-00

0.07   - 0.15

0.04

0.04

1910-0

0.15   - 0.5

0.1

0.1

1910-1

0.40   - 1.6

0.15

0.16

1910-5

1.40   - 5.5

0.3

0.3

1910-10

3.0   - 11.75

0.4

0.4

1910-20

4.0   - 20.0

0.4

0.5
