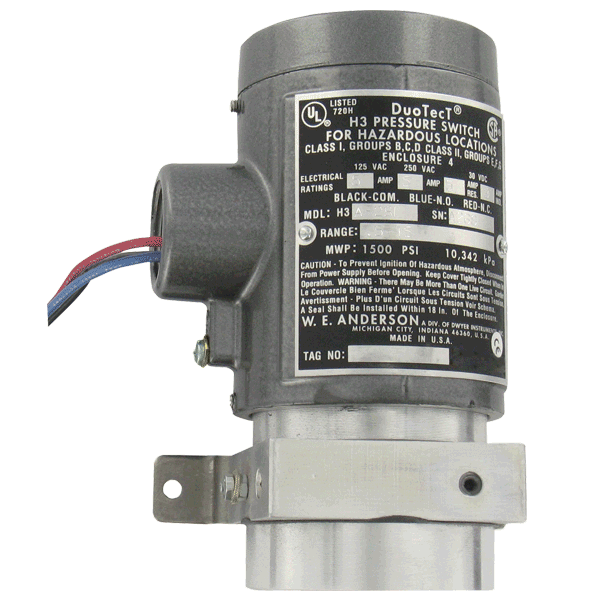

Dwyer 防爆差压开关 H3系列

设定点从10英寸水柱到200psid,耐压1500psig,全天候防护

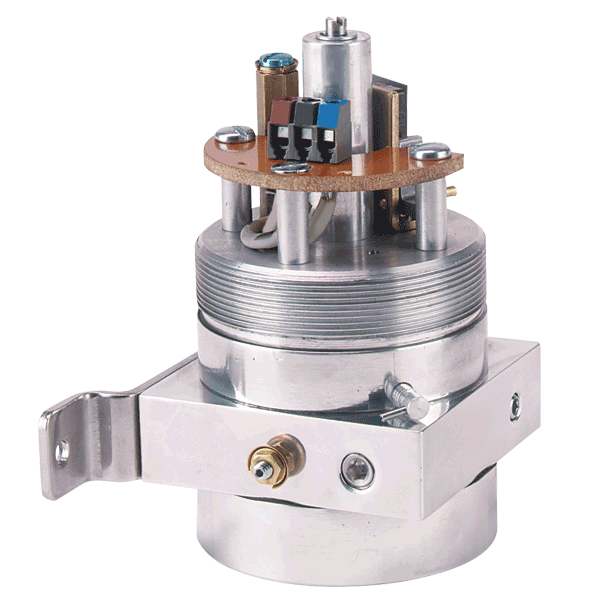

H3系列防爆式差压开关结构牢固,可靠耐用,专利的独特设计使其能够灵敏地监测低到10英寸水柱(254毫米水柱)的差压,同时承受到1500psig(103bar)的静压。它和其它活塞移动的压力开关不一样,H3系列采用旋转运动移动轴来使设定点不随全压的变化而变化,回差大约为量程的5%。量程弹簧直接和隔膜向连结使摩擦阻力减少到最小,重复精度最佳。转动的大隔膜设计能够维持有效面积进一步降低摩檫力。隔膜后面有垫座,这样不管是高压侧还是低压侧,在静压高到1500psi (103 bar)内都不会受到损害。特别的过量程保护功能还可以防止过度调紧量程螺丝。可选择316不锈钢外壳用于水,水基液体或用于其它恶劣的应用场合。

应用及案例


•  采用孔板监测水流状态

•  冷水机组两端的差压

•  液用过滤器状态

•  非常适用于监测过滤器、冷凝盘管等设备的差压


产品特色


•  Rotary motion design prevents set point shifts

•  Explosion-proof housing for use in applications where protection of process and personnel is needed

•  Option for use with water and water-based solution makes this a versatile switch



技术指标


材       质:见型号表中的压力强和膜片材料

温度范围:-4 至220°F(-20至104°C),ATEX:-20 至90°C(-4 至194°F)

压力范围:1500 psig(103 bar)

防护指标:见指标表

开关类型:单刀双掷或双刀双掷

电气指标:5A @ 125/250 VAC,30 VDC

电气连接:见型号表.

管线接口:3/4? NPT.内螺纹

工艺连接:1/8? NPT.内螺纹

安装定位:垂直

设定点调节:内部螺丝

重量:4 lb,2 oz (2 kg)

死区:近似于量程5%

认证机构:UL,CSA,CE,和ATEX 见指标表
