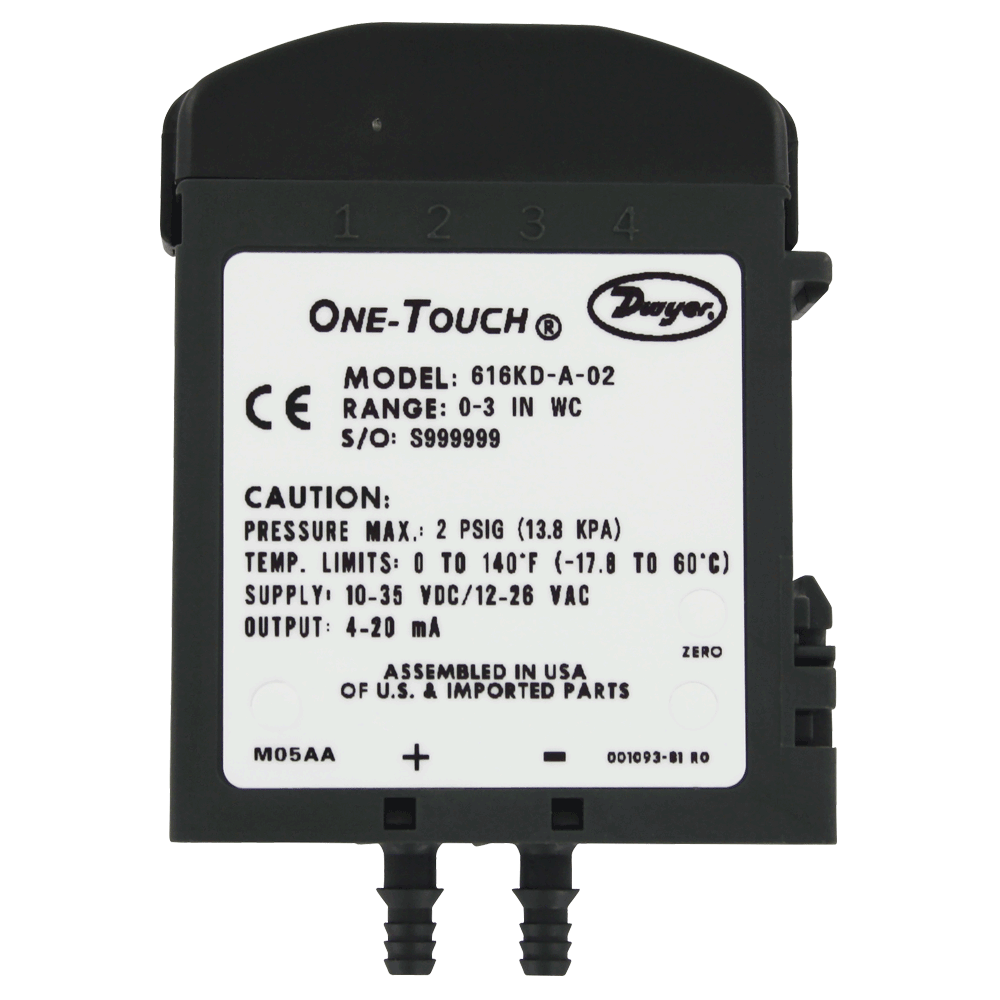

Dwyer 差压变送器 616KD系列

One-Touch® 带一键校准技术

616 KD系列压差变送器 ®数字按钮校准技术设计使操作更简单,是安装和维护专业人员的理想选择。这些仪器不仅可以减轻大多数变送器常见的繁琐的旋转,而且还能完全消除在校准过程中使用仪器的需要。只有一个数字按钮,0和SPAN都是正确校准的,没有其他要求。没有额外的参考压力源或单独的校准装置是必要的。

应用及案例


• 空气处理器

• 风管压力

• 可变风量

• 过滤监控



产品特色


• 简单的校准按钮设置零点和量程,节省安装时间和整个使用寿命

• 在成本效益和紧凑的设备中适合OEM,简单和价值是关键

•  范围和精度的选择涵盖了广泛的应用,尽量减少组件和确定标准化的设计。

• 可选˝1/8 NPT过程与金属连接允许使用倒塔接头的配件或压缩配件用于金属管材

•  可提供符合UL标准2043的备选静压箱额定单元



技术指标


介       质    空气和不可燃, 兼容气体

材       质    请咨询我们

精       度     616KD-A精度为: ±0.25% FS;

                   616KD-B精度为:±1% FS;

                   616KD精度为:±2% FS

稳  定  性    ±1% 满量程 / year

温度范围    0 ~ 140°F (-17.8 ~ 60 ℃)

补偿温度范围    20 ~ 122°F (-6.67 ~ 50 ℃)

压力范围    2 psig (量程5 in w.c. 或以下); 5 psig (量程10 - 40 in w.c.)

温度影响    616KD-A: ±0.02% FS/°F; 616KD-B: ±0.04% FS/°F;616KD: ±0.06% FS/°F, 包括零点和量程

电源要求    4-20 mA输出: 10 - 35 VDC (2线)或12-26 VAC (4线);

                  5V输出:10 - 35 VDC (3线)或12-26 VAC (4线);

                 10V输出: 13 - 35 VDC(3线)或12-26 VAC (4线) 用于 616KD A和B。

                 16 - 36 VDC (2 或 3线): 20 - 28 VAC (3线) 用于616KD

输出信号    4 - 20 mA 或 可现场选择0-10, 0-5, 2-10, 1-5 volts

零点和量程调整: 按键

回路电阻     4-20 mA输出 (DC): 0 - 1250 Ω max;Rmax = 50(VpsDC-10) Ω;

                  4-20 mA输出 (AC):  0 - 1200 Ωmax;Rmax = 50(1.4 VpsAC-12) Ω;

                  电压输出:最小5K Ω

电流消耗    616KD A 和 B 最大24 mA。616KD最大 21 mA

电气连接    螺丝接线排

过程连接    宝塔型, 双尺寸1/8" & 3/16" (3 mm 和 5 mm)内径橡胶或乙烯管

外壳防护    NEMA 1 (IP20)

安装方向    垂直,压力连接口朝下

重       量    1.8 oz (51 g)

认       证    CE

安装方向    垂直,压力连接口朝下

重       量    1.8 oz (51 g)

认       证    CE



选项配件


配件

型号

描述

A-360

铝制DIN轨道1m

A-618

终端保护帽



安装手册



尺寸大图





型号列表


型号表

示例

616KD

-A

-12

-AT

616KD-A-12-AT

系列

616KD




差压变送器

精度


A



0.25%满量程

B

1.0%满量程


2.0%满量程

量程



0


0 - 1 in w.c.

1

0 - 2 in w.c.

2

0 - 3 in w.c.

3

0 - 5 in w.c.

4

0 - 10 in w.c.

5

0 - 15 in w.c.

6

0 - 20 in w.c.

7

0 - 25 in w.c.

10

0 - 250 Pa

12

0 - 750 Pa

14

0 - 2500 Pa

15

0 - 5000 Pa

50

0 - ±1 in w.c.

51

0 - ±2 in w.c.

57

0 - ±3 in w.c.

52

0 - ±5 in w.c.

53

0 - ±10 in w.c.

54

0 - ±250 Pa

55

0 - ±500 Pa

56

0 - ±750 Pa

58

0 - ±1250 Pa

选项




AT

铝制铭牌Factory

FC

工厂检测报告

NIST

NIST认证

TC

端盖

V

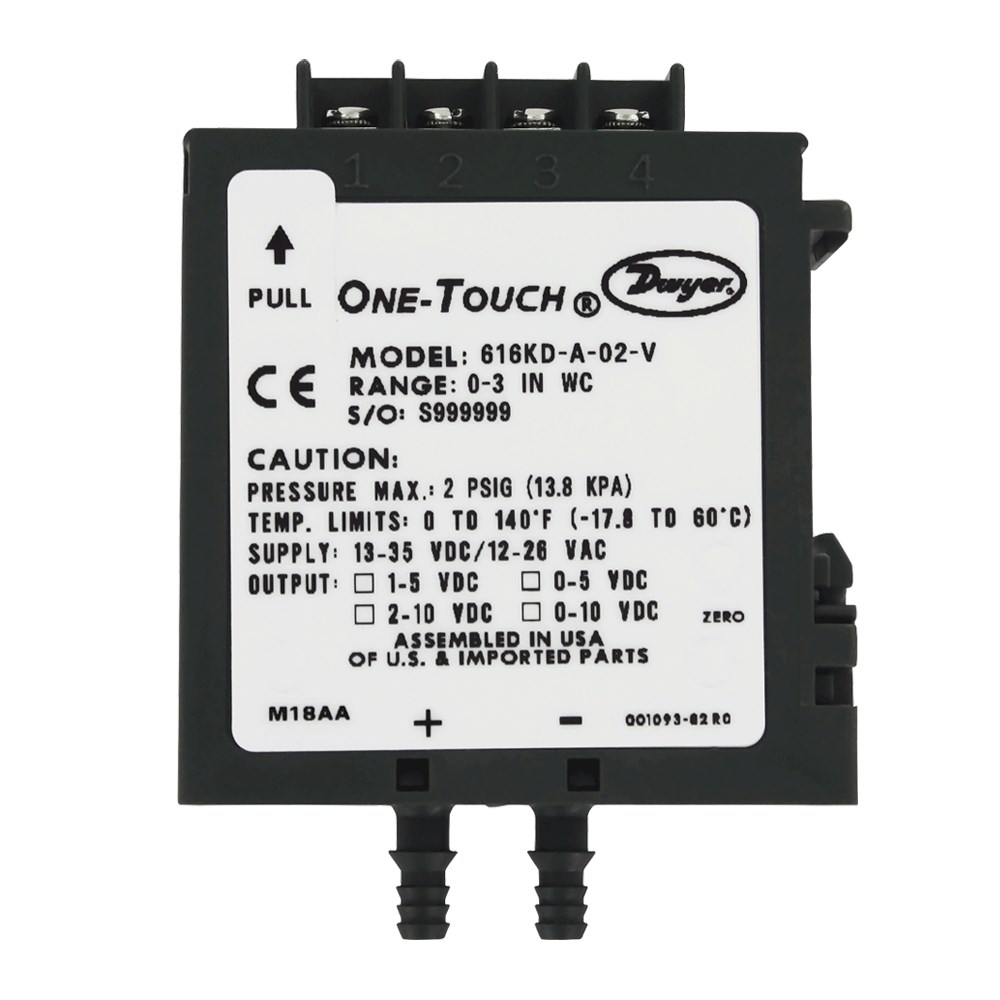

电压输出 0 - 5, 1 - 5,   0 - 10, 2 - 10 VDC (现场可选)

N

1/8内螺纹NPT连接

PR

额定压力

注意: 00, 01,   10,11.505154,55对应的量程范围没有0.25%精度可选。



订货选型
