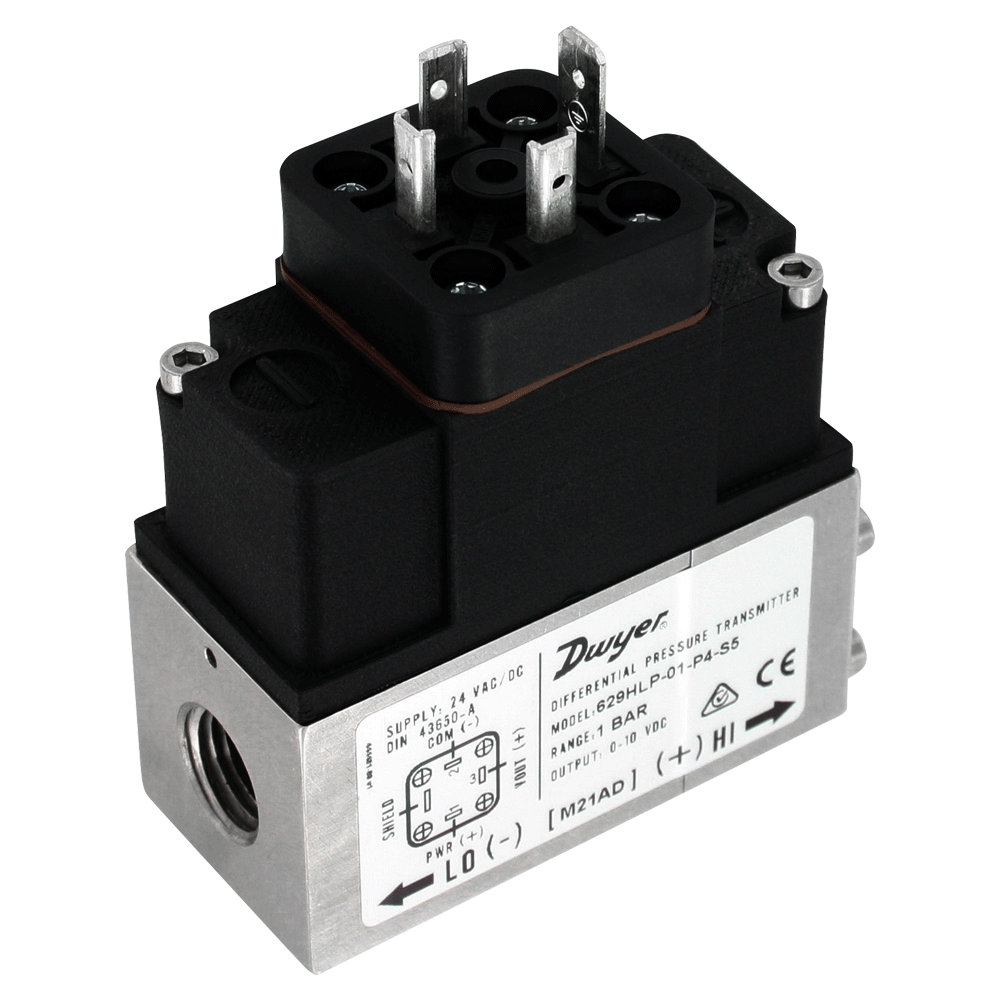

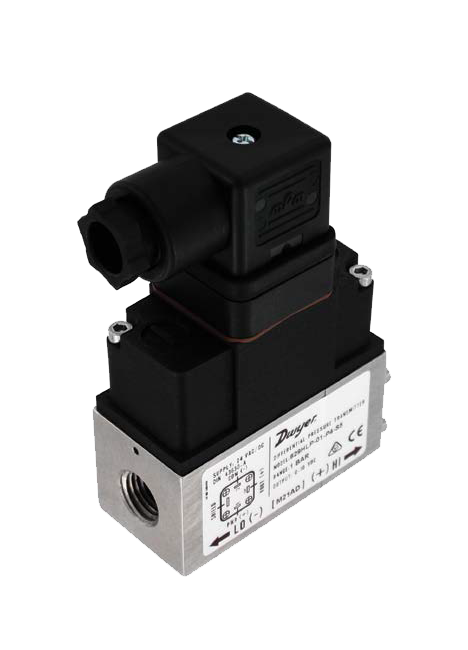

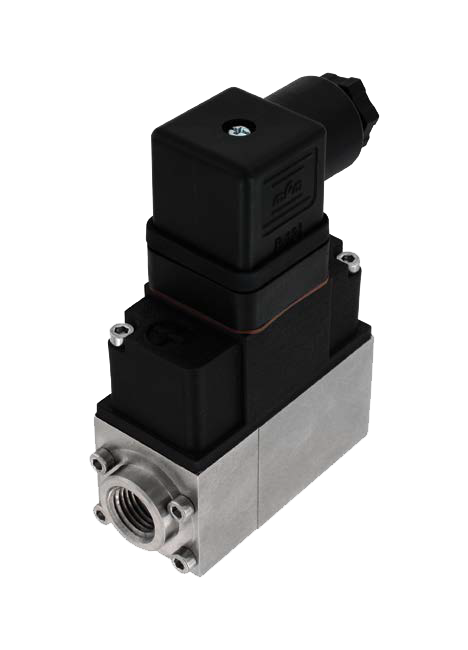

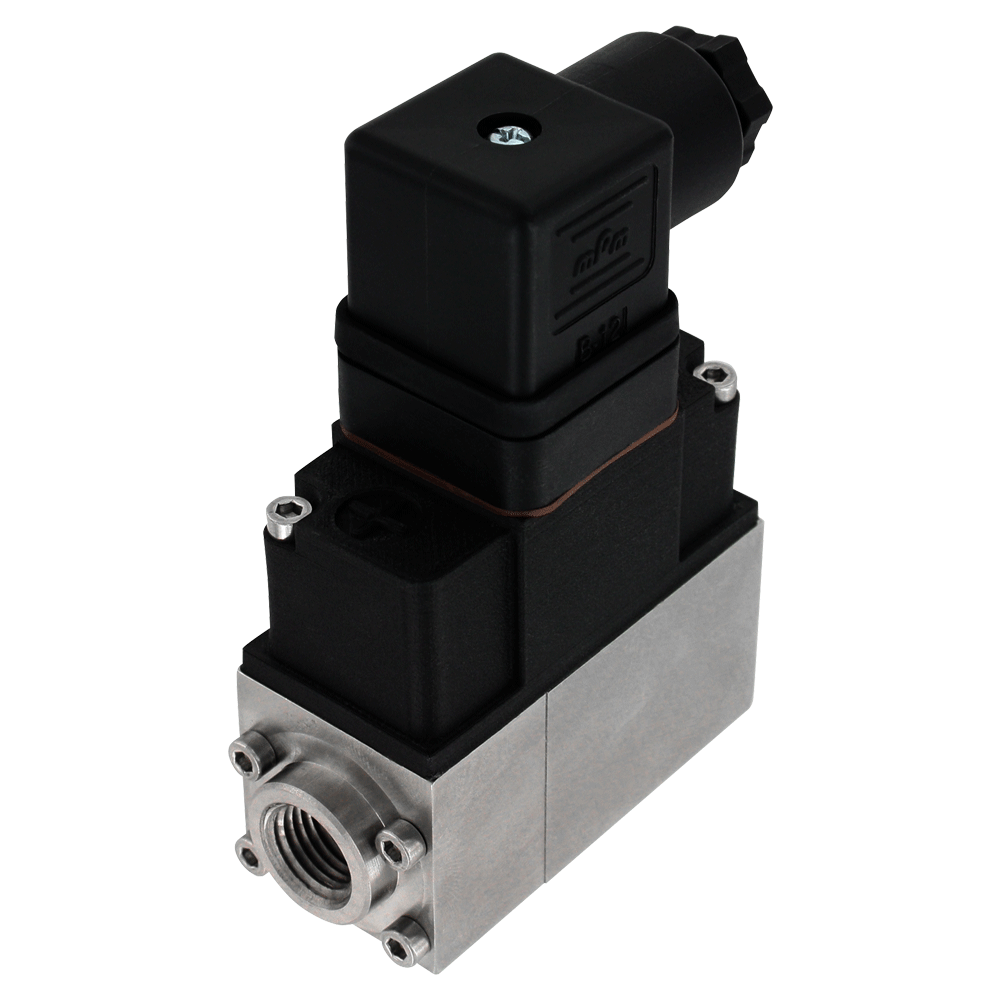

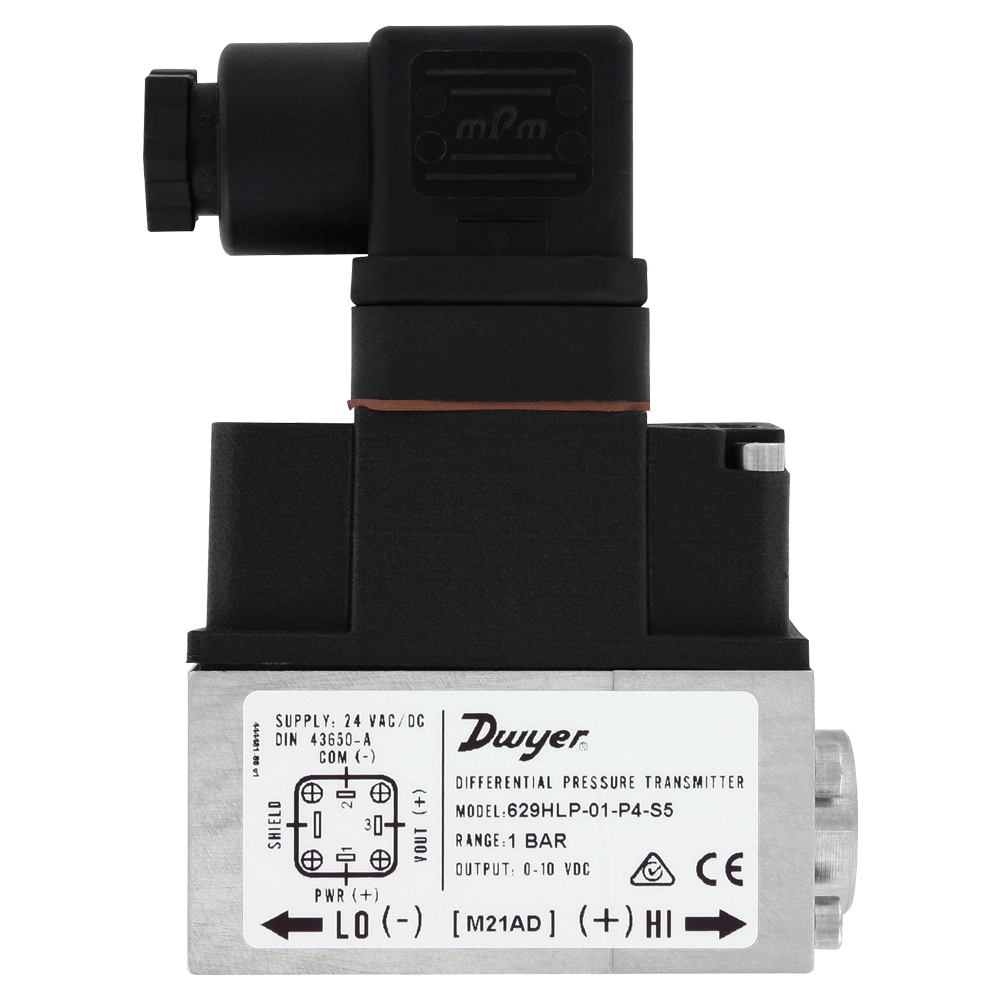

Dwyer 差压变送器 629HLP系列

精度高,IP65防护

629HLP系列差压变送器适用于测量兼容气体和液体中的正压、负压或差压,精度为±1%。629HLP适用于商业、工业应用场合或卫洁应用环境中的差压测量。压力传感器将压力的差别转换为标准的4 - 20 mA或0 - 10 VDC输出信号。

应用及案例


• 换热器

• 风机盘管/空气处理机

• 测试应用

• 液压系统

• 高静压/低差压

• 泵

• 商业/工业过程

• 卫洁工业过程



产品特色


• 坚固耐用,功能多,精度高

• 适用于需要精确测量的液体或气体系统

• 出色的及时响应功能和可靠性

• 全面适用于静态和动态测量

• 将差压变化转换为4 - 20 mA或0 - 10 VDC输出信号

• 结构紧凑,重量轻,能用于多种场合,安装简便



技术指标


介       质    兼容气体或液体

接液材质    304不锈钢,EPDM,硅脂,氧化铝陶瓷;

                  三通阀选项:黄铜,紫铜,尼龙,HNBR,FKM,NBR

外壳材质    ABS

外壳防护    IP65

精       度    ±1%, -5 ~ 60 ℃ (23 ~ 140 °F)

稳  定  性    ±1%满量程/年

温度限制    环境温度:-10 ~ 60 ℃(14 ~ 122 °F);

                  工艺温度:-10 ~ 80 ℃(14 ~ 176 °F)

相对湿度    10 ~ 90%无凝结水

安装位置    任意

压力限制    见差压量程对应限制表

爆裂压力    见差压量程对应限制表

静压限制    见差压量程对应限制表

输出信号    4 - 20 mA,0 - 10 VDC

响应时间    50 ms

额定电源电压    0 -10 VDC:12 - 36 VDC或12 - 32 VAC(@最大负载2KΩ)

                        4 - 20 mA:8 -36 VDC

最大回路电阻    对于4 - 20 mA输出:=(电源电压-8V)/ 0.02

功       耗    电压输出最大13 mA,电流输出最大24 mA

电气连接    A型DIN43650

程连接    标准:1/4"NPT内螺纹,1/4"BSPT内螺纹;

                 带三通阀选件:1/8"NPT内螺纹,1/8"BSPT内螺纹

重       量    567 g(1磅4盎司)

机构认证    CE、RCM



选项配件


配件

型号

描述

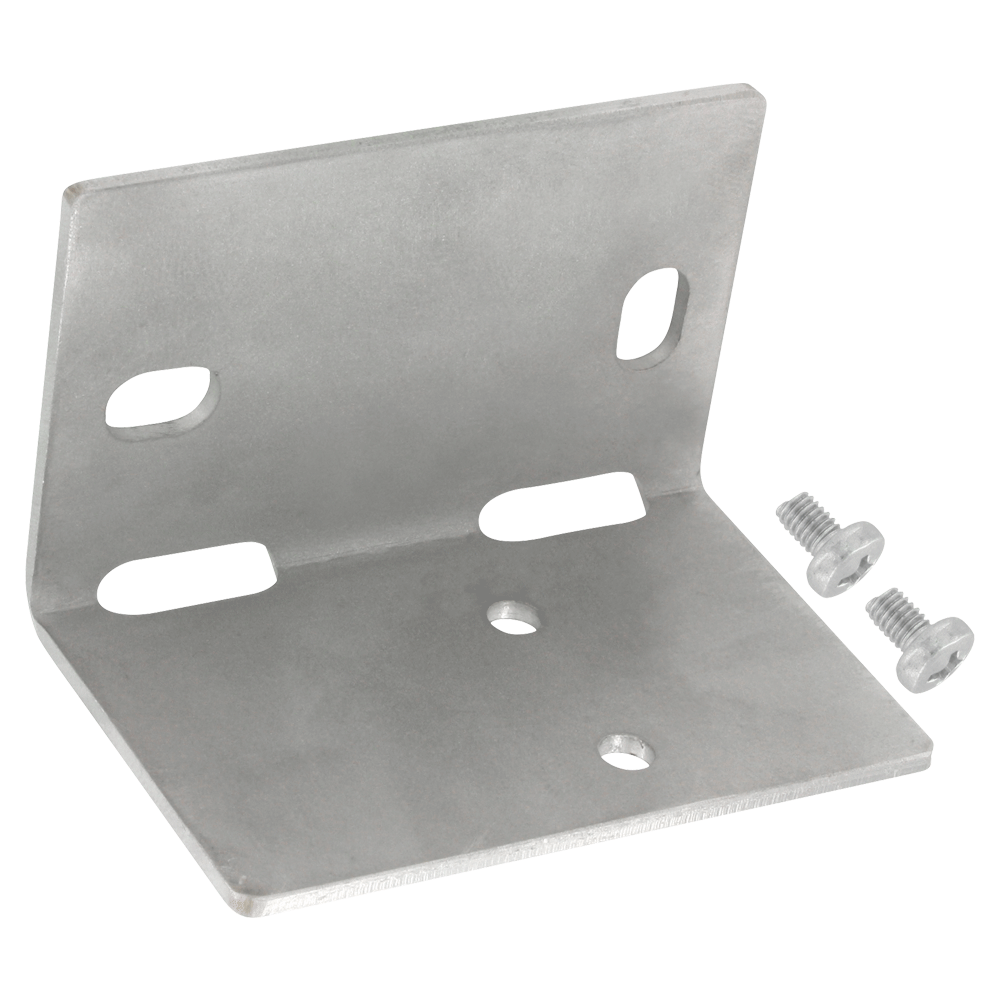

A-629HLP-BKT

安装背板套件

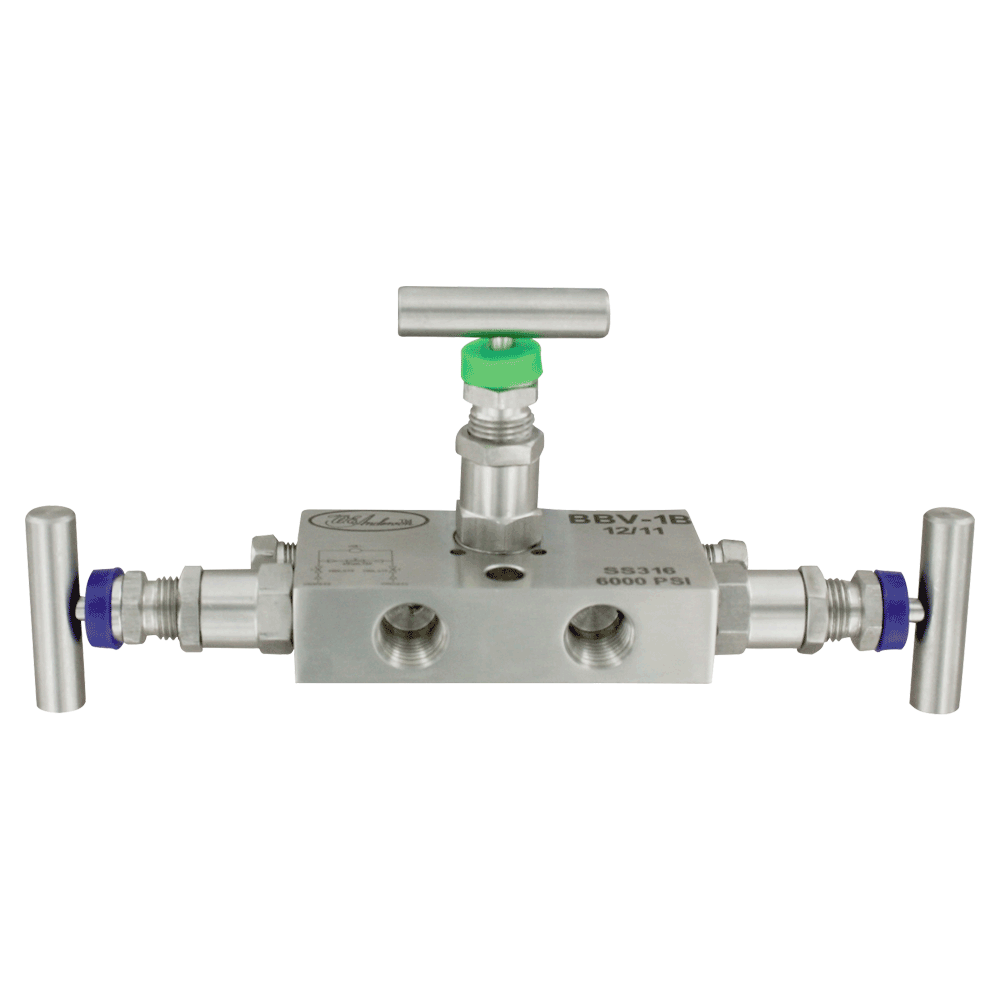

BBV-1B

三阀组

A-228

12英寸不锈钢挠性管



产品大图




型号列表


耐压参数对照表

差压量程

最大静压

*最大差压

**最大爆裂差压

0~ 1 bar

0 ~ 2.5 bar

0 ~ 4 bar

0 ~ 6 bar

0 ~ 15 psi

0 ~ 30 psi

0 ~ 60 psi

0 ~ 90 psi

25 bar

25 bar

25 bar

25 bar

360 psi

360 psi

360 psi

360 psi

5 bar

5 bar

12 bar

12 bar

70 psi

70 psi

174 psi

174 psi

8 bar

8 bar

18 bar

18 bar

115 psi

115 psi

260 psi

260 psi

注意:

*高压端口和低压端口之间的差压限制,变送器可以承受的范围并且不影响变送器性能

**高压端口和低端口之间的差压超过过压限制将导致永久性隔膜变形,任何高于爆裂压力限制的压力都会使隔膜爆裂



订货选型


选型表

举例

629HLP

-01

-P2

-S1

-FC

629HLP-01-P2-S1-FC

系列号

629HLP





差压变送器

量程


01

02

04

06

15

30

60

90




0 ~ 1 bar

0 ~ 2.5 bar

0 ~ 4 bar

0 ~ 6 bar

0 ~ 15 psi

0 ~ 30 psi

0 ~ 60 psi

0 ~ 90 psi

过程连接



P2

P4



1/4" NPT内螺纹

1/4" BPST内螺纹

输出信号




S1

S5


4 - 20 mA

0 - 10 VDC

选项





FC

NIST

3V

工厂校准证书

NIST校准证书

带三阀组

注意:可根据要求定制PSI量程。请联系我们了解详情
